产品概述
恒星物联排水管网无线液位变送器是一款采用一体化设计的智能窨井液位监测仪，该产品采用微功耗设计，采用带不锈钢隔离膜的硅压阻液位传感器作为液位信号测量元件，通过高精度AD转换器采集液位信号，实现了对液位进行宽温度范围的零点和温度性能补偿。
恒星物联排水管网无线液位变送器内置可快速更换的大容量长续航锂亚硫酰氯电池组供电，适用于野外或不具备市电供电的应用场景，如雨污水管网液位监测、城市窨井液位监测、储罐液位监测、水池液位监测等。设备采用NB-IoT通讯方式将数据远程传输到窨井液位监测系统软件，实现现场液位数据的实时监测、告警处理、统计分析等功能。
功能概述
液位采集功能
恒星物联排水管网无线液位变送器采用了全新的应用设计方案，实现井下液位与井上液位测量。
电压采集功能
采集液位监测仪电池电压信息，对电池剩余电量进行监测，真实反映出电池剩余续航时间，以便于及时掌握设备运行的情况。
告警事件功能
具备液位上限和下限告警，实现电池低电压告警信息上报。
采用电池供电
采用微功耗设计，电池供电，电池续航3年。
外部触发唤醒
在设备处于休眠状态下，可通过外部触发器触发唤醒液位监测仪工作，并立即上传监测数据。
支持远程配置
根据参数配置要求实现液位监测仪参数远程配置，给现场安装及后续维护带来便利。
支持本机监控
采用大尺寸LED屏设计，具备液晶显示功能，可本机查看液位、电压、信号强度、数据发送条数等信息。
产品特点
- 使用高精度AD转换器采集液位信号；
- 支持NB-IoT通讯方式将数据远程传输到窨井液位监测系统平台；
- 内置可快速更换的大容量长续航锂亚硫酰氯电池组供电；
- 液晶面板内容丰富，直观呈现设备工作状态；
- 防水防爆设计，适合野外、室外各种恶劣环境；
- 带数据存储功能，网络故障数据也不会丢失；
- 搭配简单易用的参数配置软件，设备参数可被灵活更改；
- 允许远程修改设备参数。
技术参数
1、通信参数
|
参数
|
数值
|
|
通信方式
|
NB-IoT
|
|
频段
|
B5 850Mhz中国电信/B8 900Mhz中国移动
|
|
上行速率
|
15.6Kbps
|
|
下行速率
|
25.2Kbps
|
|
最大输出功率
|
23dBm±2dBm
|
|
通信协议
|
MQTT
|
|
联网时间
|
10~30秒
|
2、性能参数
|
参数
|
数值
|
|
存储历史数据条数
|
>5万条
|
|
联网时间
|
30~50秒
|
|
测量量程
|
0~20m可选
|
|
测量精度
|
0.25%/0.5%(可选)
|
|
零点温漂
|
±0.02%FS/℃
|
|
满度温漂
|
±0.02%FS/℃
|
|
稳定性能
|
±0.25%FS/年
|
3、电气特性
|
参数
|
最小值 典型值 最大值
|
单位
|
|
工作电压
|
5.5 7.2 7.2
|
V
|
|
工作电流
|
- 0.06 3
|
A
|
|
休眠电流
|
- 37 40
|
μA
|
|
功耗
|
- 0.5 -
|
W
|
|
发射功率
|
- 23 -
|
dBm
|
|
电池容量
|
- 19 -
|
AH
|
4、运行环境
工作温度： -20 ~ 70℃
相对湿度： 10 ~ 95% (无凝结）
5、一般特性
外壳材质：铝材质
外壳工艺：表面镀漆（消防红色）
安装方式：螺牙固定
重量：约0.5KG
尺寸：196 x 195x 144mm
防护：IP68
探头材质：304不锈钢材质
探头接口规格：外螺纹 M20*1.5，G1/2，G1/4，1/4NPT 可选
6、硬件接口
USB串口
波特率：9600bps
端口类型：Micro USB
端口数量：1

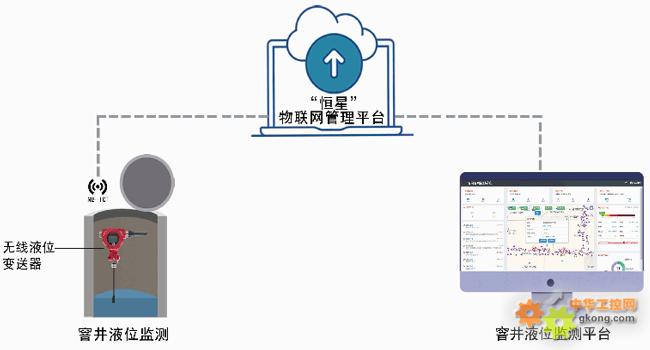

应用示意图
配套软件

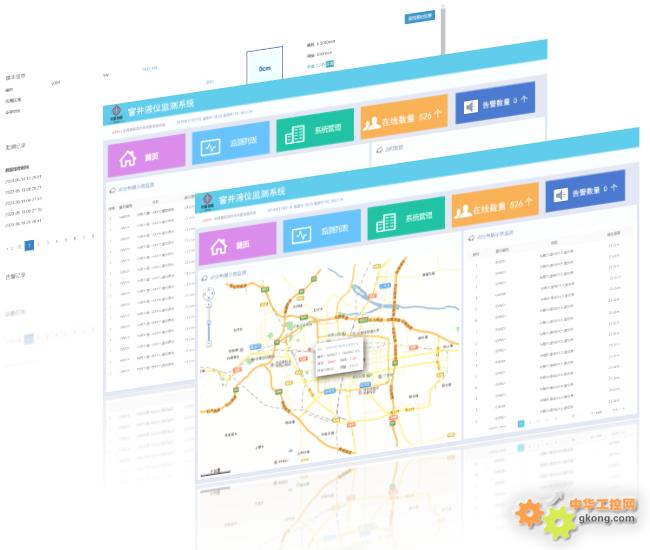

电脑监测软件

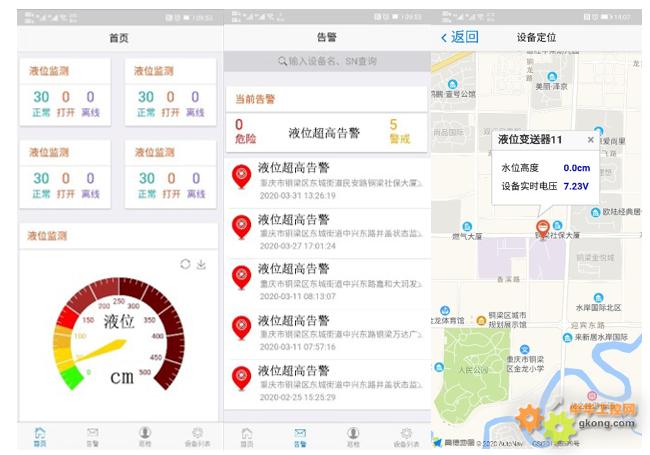

手机监测软件

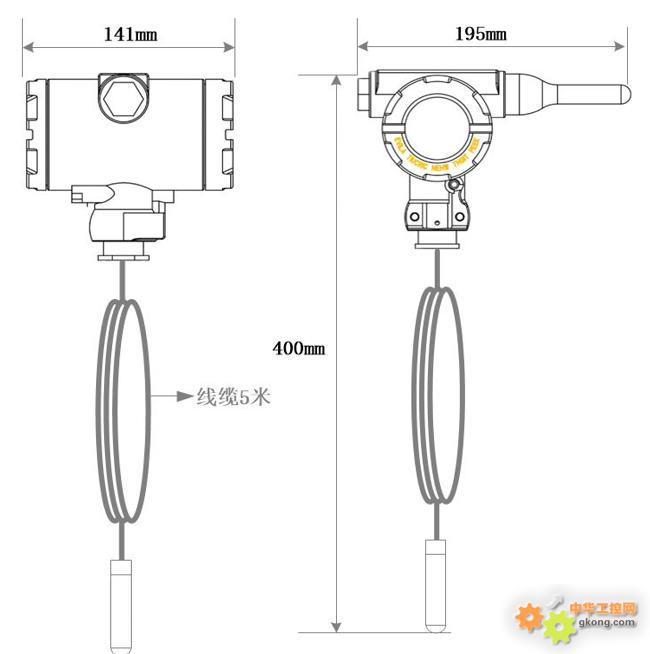

外形尺寸
安装说明

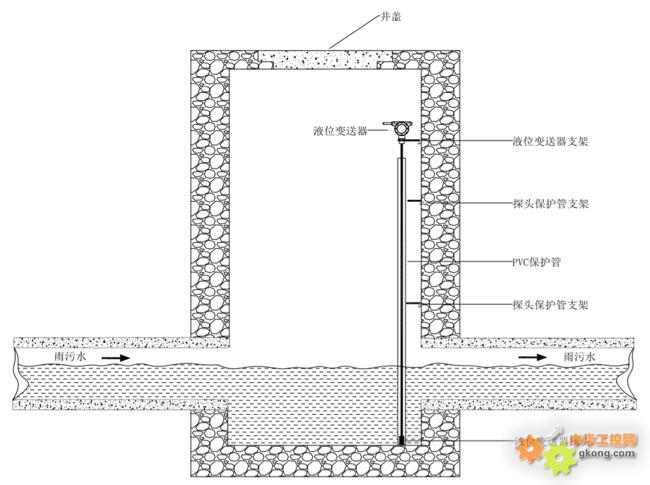

无线液位变送器可满足城市内各类窨井安装，无线液位变送器整体安装于窨井内，无需破坏窨井结构及窨井路面，采用专用的高增益、强穿透的天线进行数据无线传输，确保数据的稳定性及可靠性。配套专用的安装固定支架，不仅安装简单方便，后期维护方便，安装示意图如下。
安装方法如上图所示，雨水、污水井安装方式一致。
