丝网机机械设计方案

简介：

          ① 丝网设备主要有PLC、HMI、伺服电机、普通电机。

          ② 然后HMI注意是设置一些参数。

          ③ PLC负责整体的数据处理、逻辑运算和定位控制。

一、 工艺流程

1）PLC首先控制伺服1运送丝网进行定长定位，达到定长然后断丝轴开始运转，开始断丝，断丝完成（限位1）卷网电机按时长运行；

2）之后断丝轴复位（限位2）时触发伺服1再走一个定长（循环开始）；

3）同时弯边电机按设定延时转动，弯边轴走到（限位3）伺服2（拧边作用）按拧边角度开始工作；

4）当弯边轴到达（限位4）弯边轴停止，伺服2复位。

二、PLC控制分析

这个控制方法主要是两个步进指令，一个主循环一个辅循环；伺服定位要用到相对定位指令DIVI，手动控制用伺服的速度控制；需要几点注意的，伺服定位的时候根据工艺要求设置加减速时间。

三 HMI分析

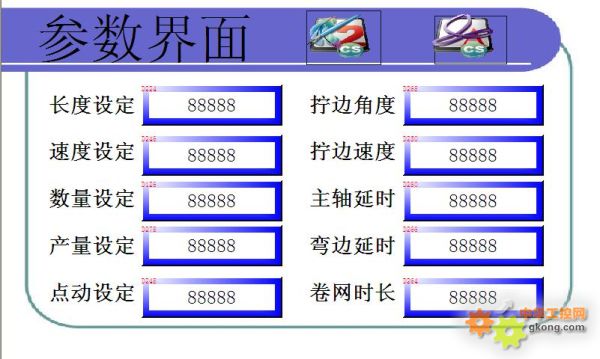

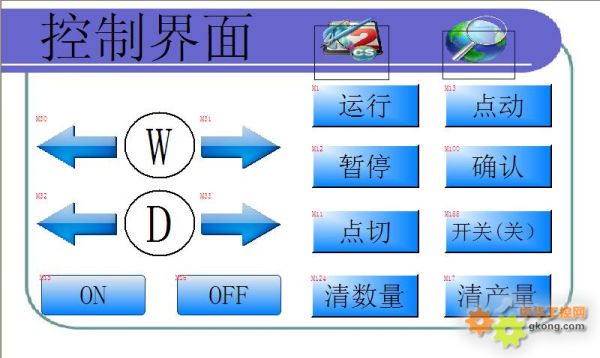

HMI上面比较简单，主要是伺服的参数的给定，循环的次数的写入（数量和产量）；

总之，这个项目虽然是两轴伺服控制，工艺整体不是很复杂，运用步进指令很好的处理的两个伺服的动作关系，整体工程运行比较顺畅，紧凑。
