维控HMI和plc在三元催化还原设备上的应用

一、三元催化清洗设备

    三元催化器，是安装在汽车排气系统中最重要的净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气。

    由于这种催化器可同时将废气中的三种主要有害物质转化为无害物质，故称三元。

    三元催化器类似消声器。它的外面用双层不锈薄钢板制成筒形。在双层薄板夹层中装有绝热材料----石棉纤维毡。内部在网状隔板中间装有净化剂。

    为了充分发挥三元催化器的降污效率，防止早期损坏失效，三元催化器应定期进行清洗保养。

    三元催化清洗设备主要用于清洗三元催化（触媒），氧传感器，排气系统的免拆清洗，利用真空吸管自吸工作使用方便，设备配备调节阀可根据车型自由调节进液量。

二．方案设计

    选用维控777A 的触摸屏和维控LX-1S -14MT的PlC，扫描枪

三．设计优势：

    维控人机界面，有丰富位图库，符合工业各个领域的位图需要，而且定期推陈出新，与时俱进，动态效果良好，最重要的是，可以支持在线视频，实时观察汽车底部的状态，14点plc，控制稳定，安

全，高效。

四．界面设计

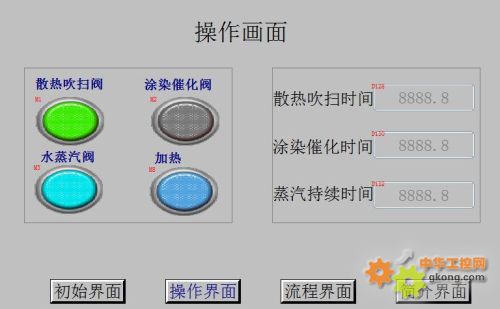

    1.触摸屏的操作界面，三个按钮相互互锁，界面清爽，简洁。

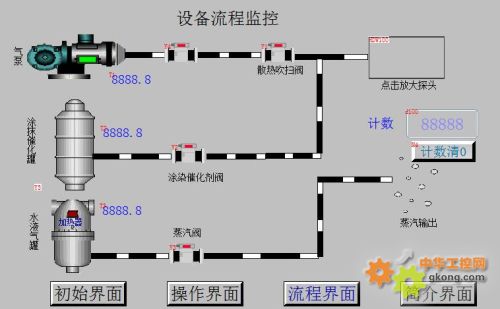

   2.触摸屏的监控画面，实时观察每个阀的状态，还有动态的流体。

五．PLC 程序设计部分

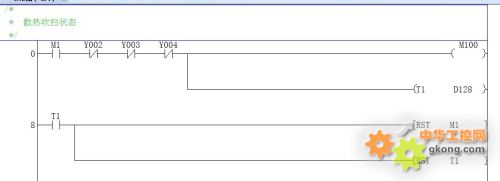

散热控制

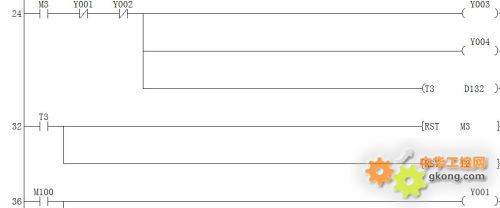

清洗控制

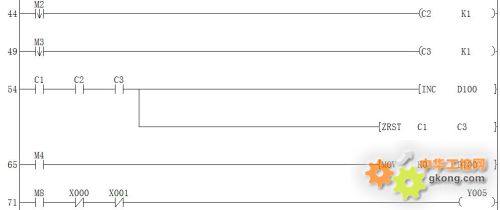

计数清零

六、结束语

    维控触摸屏功能齐全、可靠耐用、编程简洁，与其他HMI产品相比，界面友好，给用户编程和维护都带来极大方便。随着工业自动化的发展，维控触摸屏配套PLC、单片机和PC机的自动化系统的解决方

案，越来越普及。维控触摸屏是人机界面中一颗耀眼的明星。高可靠、长寿命、高性能使其越来越受到终端客户、自动化系统集成商的青睐。
