维控HMI在水轮机上的应用

一、简介

    水轮机是把水流的能量转换为旋转机械能的动力机械，它属于流体机

械中的透平机械。早在公元前100年前后，中国就出现了水轮机的雏形—

—水轮，用于提灌和驱动粮食加工器械。现代水轮机则大多数安装在水电

站内，用来驱动发电机发电。在水电站中，上游水库中的水经引水管引向

水轮机，推动水轮机转轮旋转，带动发电机发电。作完功的水则通过尾水

管道排向下游。水头越高、流量越大，水轮机的输出功率也就越大。

二、工作原理

    水轮机是一种吧水能转化成机械能的设备，主要应用于各水电发电站

。水流通过转轮叶片时，水流流速的大小、方向均发生变化，因此动量也

发生了改变，水流产生反作用力，作用与每个转轮叶片，使转轮产生旋转

力矩，从而做功。

三、程序介绍

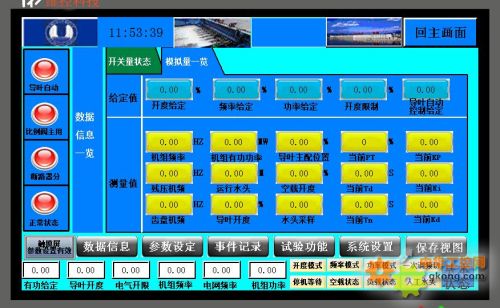

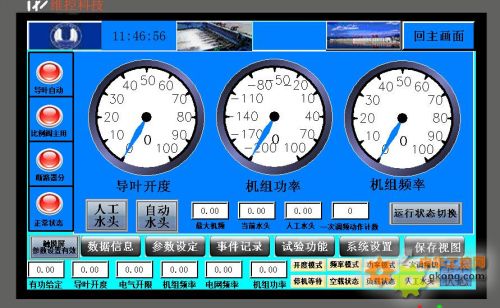

    1、运行画面：此画面主要显示当前工作的水轮机各部件工作状态，各参数画面设置的跳转按钮。

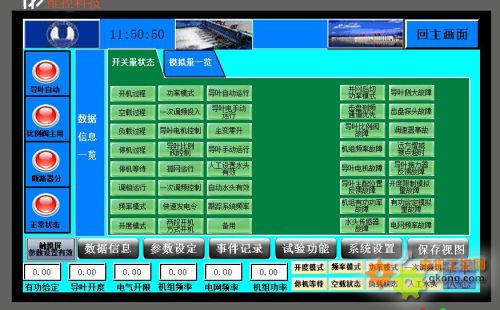

    2、数据信息画面：对开关量，模拟量数据信息进行监控

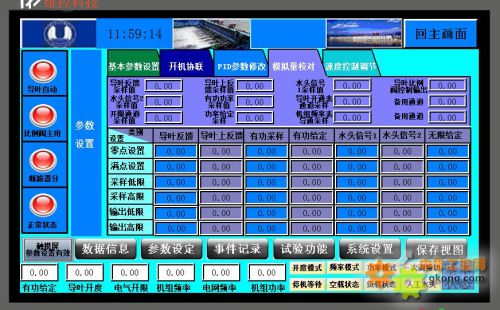

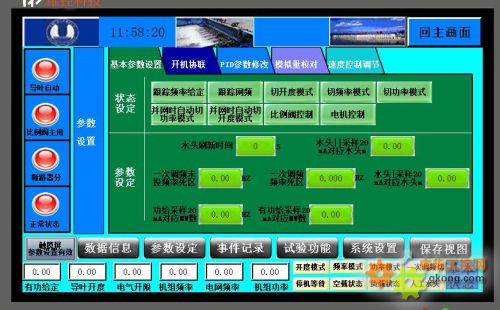

    3. 参数设置：此画面可以对基本参数，开机协联，PID参数，模拟量校对，速度控制调节进行参数设置。

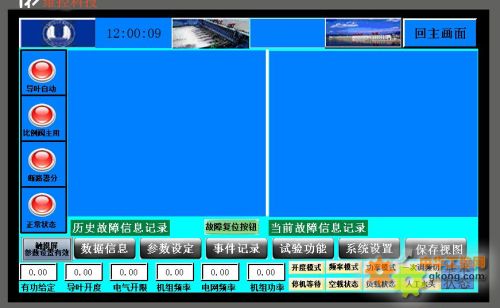

    4、事件记录：此画面主要提供客户观察历史故障信息和当前故障信息。

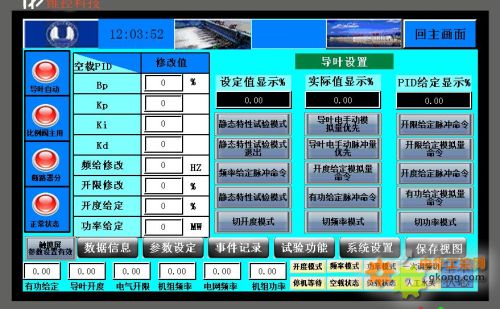

    5、试验功能：对PID参数和导叶参数进行设置。

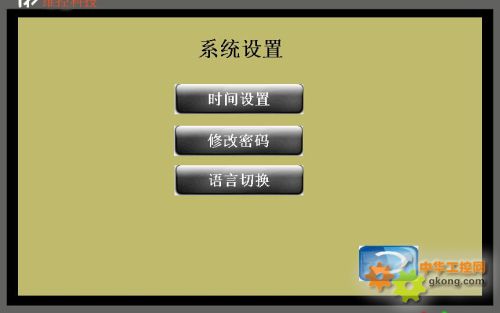

    6、系统设置：对时间，密码，语言进行设置。

维控官网：http://www.we-con.com.cn
