一、简介

　　 免烧砖机：采用沙子、石子、水泥，可大量添加粉煤灰、炉渣、钢渣、煤矸石、陶粒、珍珠岩等多种工业废料。制品种类：各种外墙砌块、内墙砌块、花墙砌块、楼板块、护堤块、还可生产联锁路面砌块和路边石等砌块。带二次布料机构还可生产彩色路面砖。 应用范围：广泛用于建筑、道路、广场、水工、园林等建设

　　利用粉煤灰、煤渣、煤矸石、尾矿渣、化工渣或者天然砂、海涂泥等（以上原料的一种或数种）作为主要原料，不经高温煅烧而制造的一种新型墙体材料称之为免烧砖

二、工作原理

　上料机→搅拌机→皮带输送机→压砖机→砖坯→养护→成品→出厂 免烧砖

三、选用产品

　　维控700LK触摸屏一台，LX32MR PLC一台（备注带RS485通讯），变频器两台，传感器若干。

四、主体结构

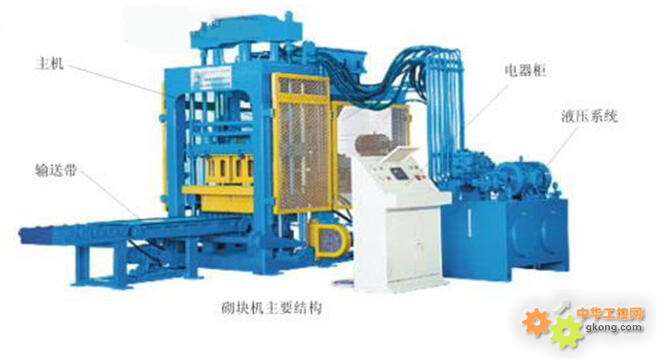

   砌块机主要包括4部分：液压系统、；主机（主要包含机体、布料小车、模头、模箱、模具、振动箱、配料箱等）；出砖输送带；电控柜

五、主要是介绍一下电控柜和液压站

　<一>电控柜（包含PLC，触摸屏，若干中间继电器）

　　作流程图：

　　设备工作流程要分为1,回零流程，2自动和试生产流程。

　　程序简单介绍

　　触摸屏介绍

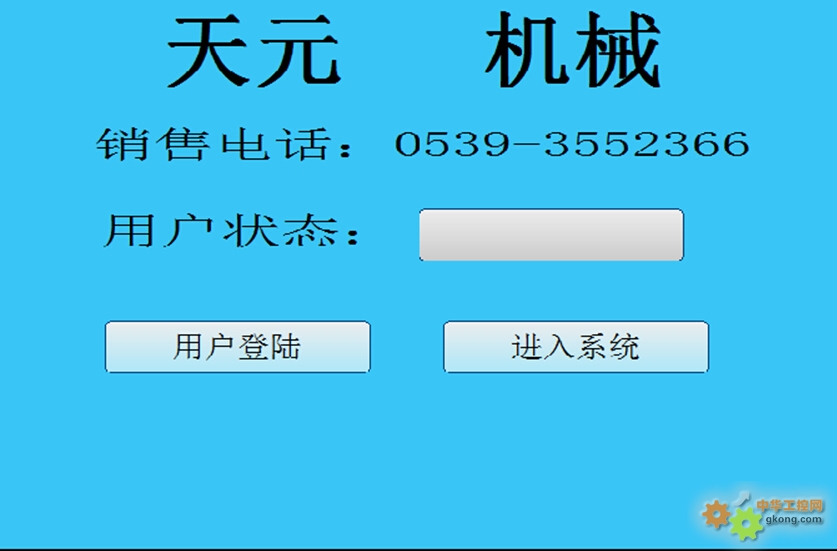

　　  1、操作画面：用户登录画面，用于除本厂人员禁止登入的画面。

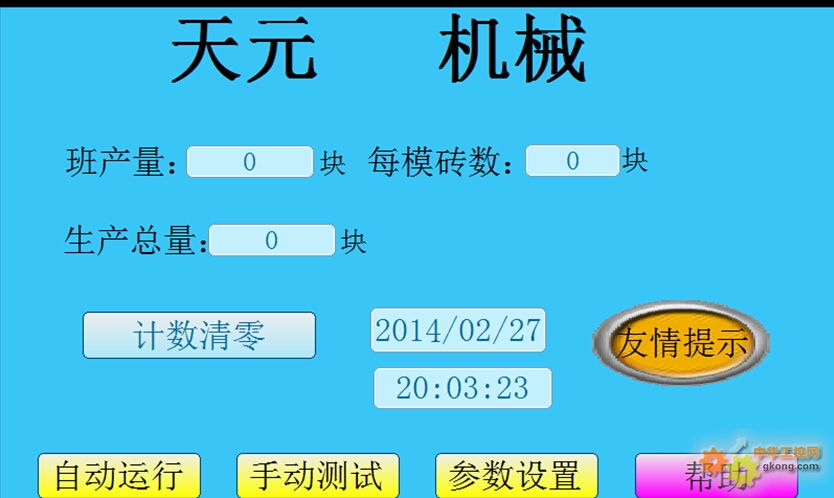

　　2、主画面：在这个画面里可以看到设备的班产量与总产量。

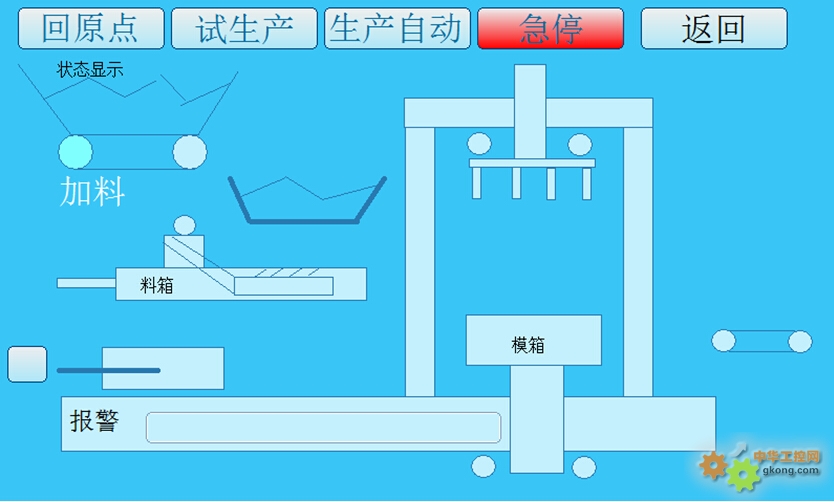

　　3.自动运行画面：再此可以对设备进行回原点，试生产与自动生产控制，也可以实时监控设备所到达的位置。

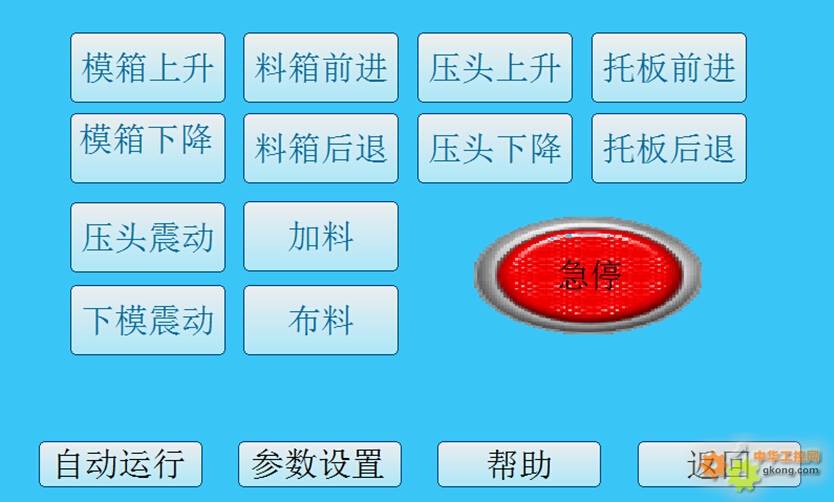

　　4.手动测试：主要是对设备进行独立运行，确保设备可以单独运行然后在执行自动运行。

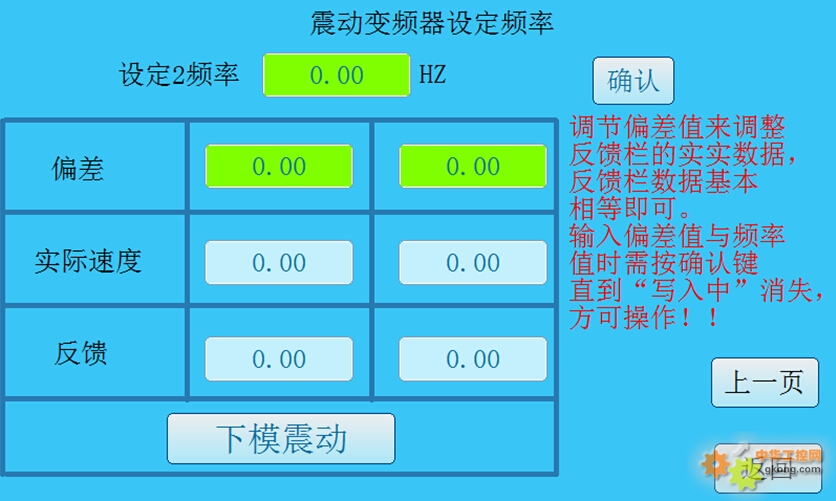

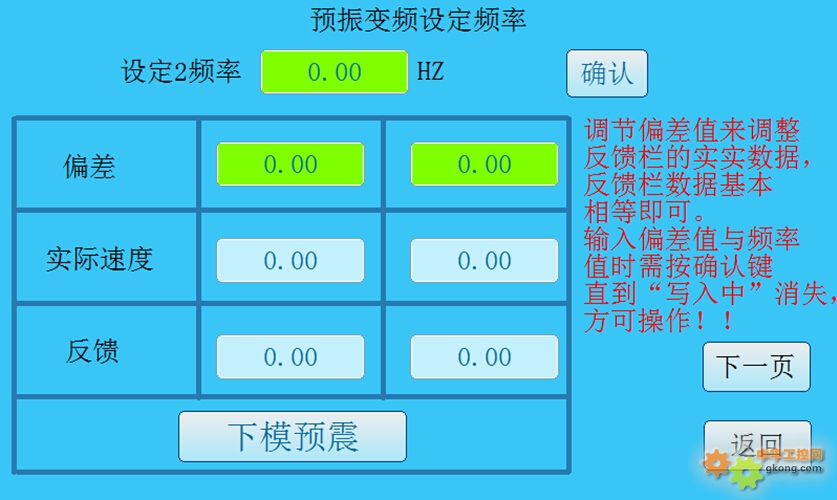

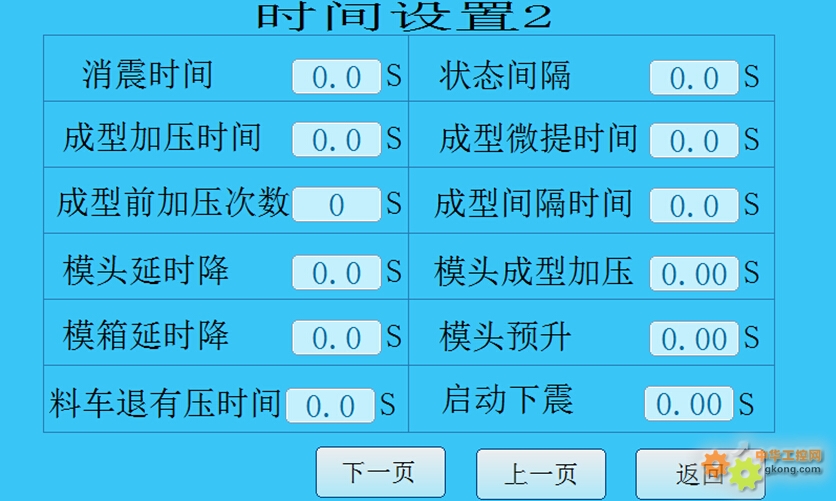

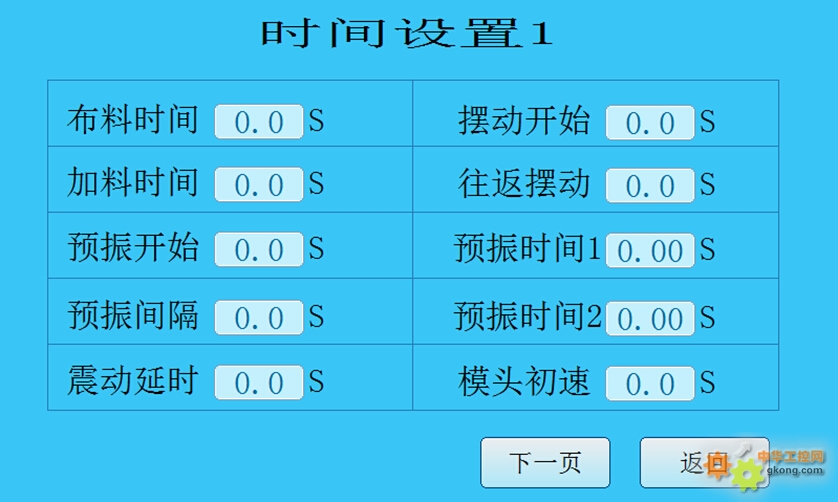

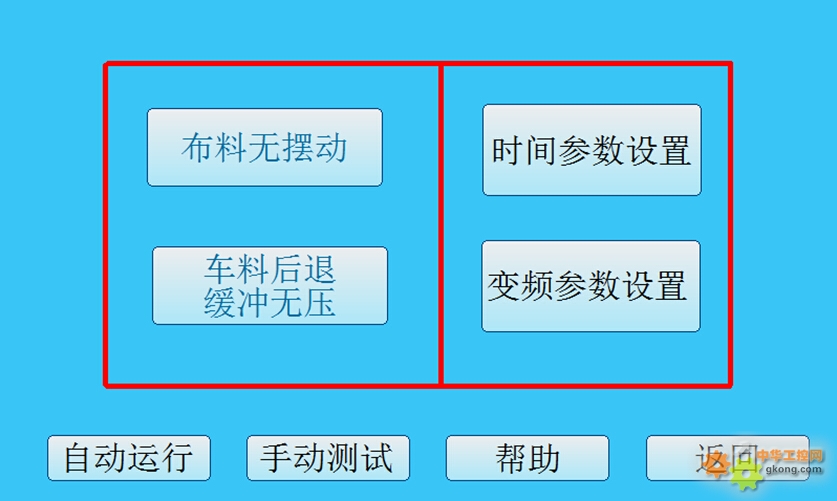

　　5.参数设置：设定各个部位在运行过程中所行走的延时设定，确保压制产品的优越性，其中布料（有）无摆动是控制设备料箱是否摆动的，料车后退有无缓冲是控制料车在后退时是否需要缓冲。变频器参数是设定变频器的频率，监控电机的电流对电机起到保护作用，时间设置就是设定设备先后顺序的延时时间。

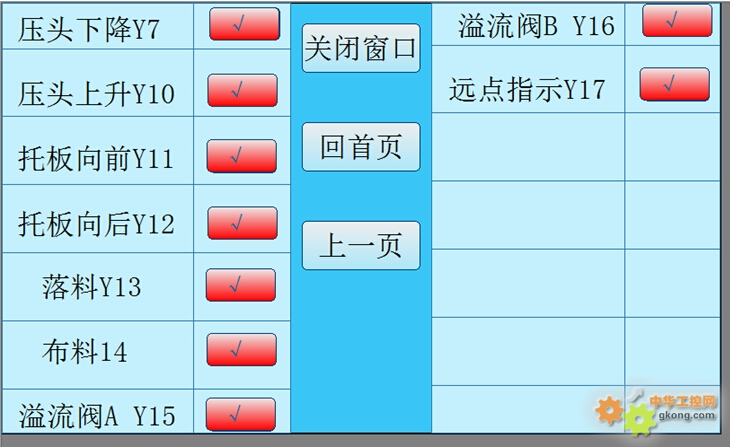

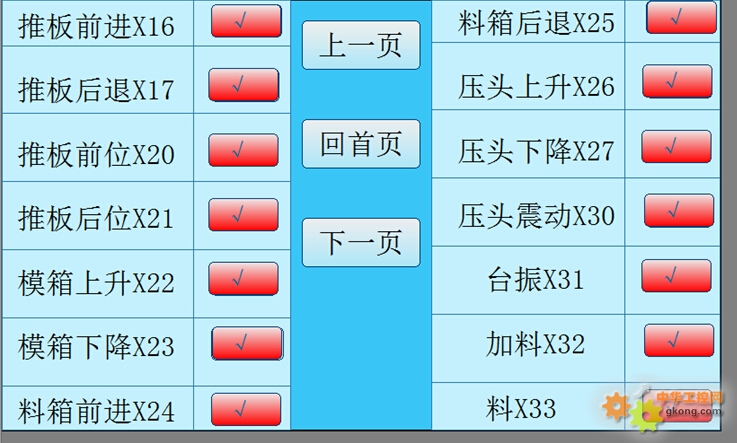

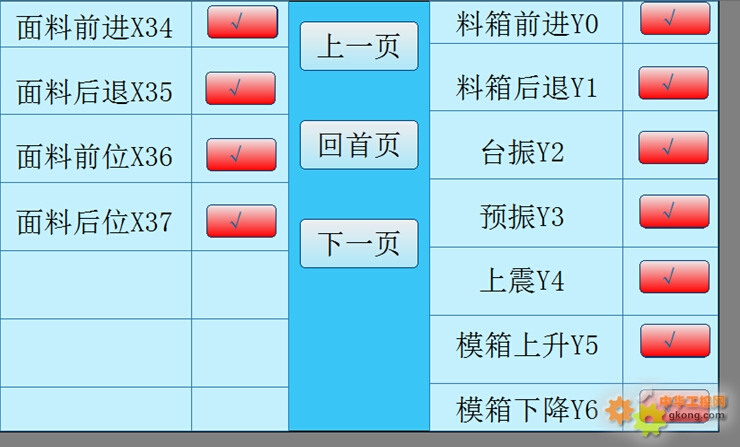

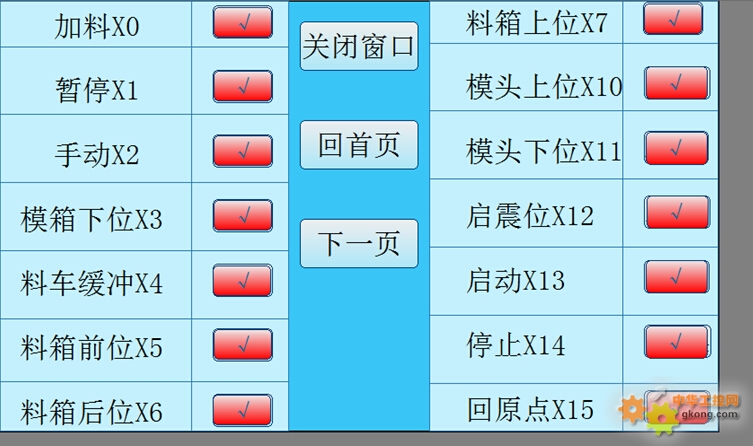

  6.输入输出点监控画面：起到检测输入点的信号是否正常的作用。

　<二>PLC介绍

　　电气控制采用维控LX-32MR可编程控制器和700LK人机界面触摸屏控制，有很高的稳定性及友好的界面，容易操作。每个动作的速度和压力都可以在人机界面上设定，工序流程显示也可以显示各电机的工作状态以及各限位开关的状态，误操作提示，出错保护。本机分两种工作方式：回零，试生产，自动控制。其次控制系统包括安全逻辑控制及故障诊断系统，并具有自锁功能，避免了错误动作产生，实时保障客户生产的顺利进行。

　<二>液压站介绍

　　液压控制系统由大容量的油箱体自动调压变量系统、高低压控制系统、同步脱模装置组成。配备冷却系统与加热系统，能保证油液的温度和粘度使整个液压系统更加稳定、可靠，采用先进油液过滤系统，更能保证液压元件的使用寿命和液压系统的稳定性。现在液压站使用分为两种，一种是简单控制的液压站，使用的是换向电磁阀控制，另一种液压元件采用高动态性能比例阀，可以精确控制关键部件的动作。

六、结束语

　　砌砖机自动化属于建材基础装备，应用范围广，成本低，抗压力度强。维控电子科技为用户提供欧美品牌以外的新自动化品牌选择。维控工程师结合维控的产品，有能力为设备制造商提供一体化电气自动化解决方案，赢得了客户的信赖与尊重，我们的宗旨：以最低的成本成就最高的品质.
