一、原理、工艺

介绍：本系统适用于粉状、颗粒状物料（如耐火材料、水泥、粉煤灰和煤粉等）的输送、计量和配料。它是以称重配料小车、螺旋、皮带为物料的输送工具，同时进行动态称重和配料控制的成套自动化设备。

生产过程中它可以按工艺流程要求，根据预定配方，对多种物料按固定比例重量值将物料加入称重料斗内，当显示的称量值达到预设数值时（即完成每一种物料的称重计量），再按照卸料程序将物料一次或分步多次卸入指定混合设备进行混合，以备成型或散料包装。该微机自控系统具有设备全自动控制功能和称重数据管理功能，可以记录、打印配料数据。

配料系统主要功能说明：

1：实现手动操作和自动控制配料功能；

2：能显示实时的工作状态和每种物料的目标重量、实际重量等；

3：在配料过程中，具有自动报警功能，能够提示工人；

4：具有操作员权限管理，安全方便；

5：整个系统均用人机对话模式，操作简单易用，维护方便；

6：采用变频器控制下料，可提高配料精度，从而提高产品的质量和稳定性；

7：通过基本换算，将结果数据分为吨和千克；

图例：

手动控制画面

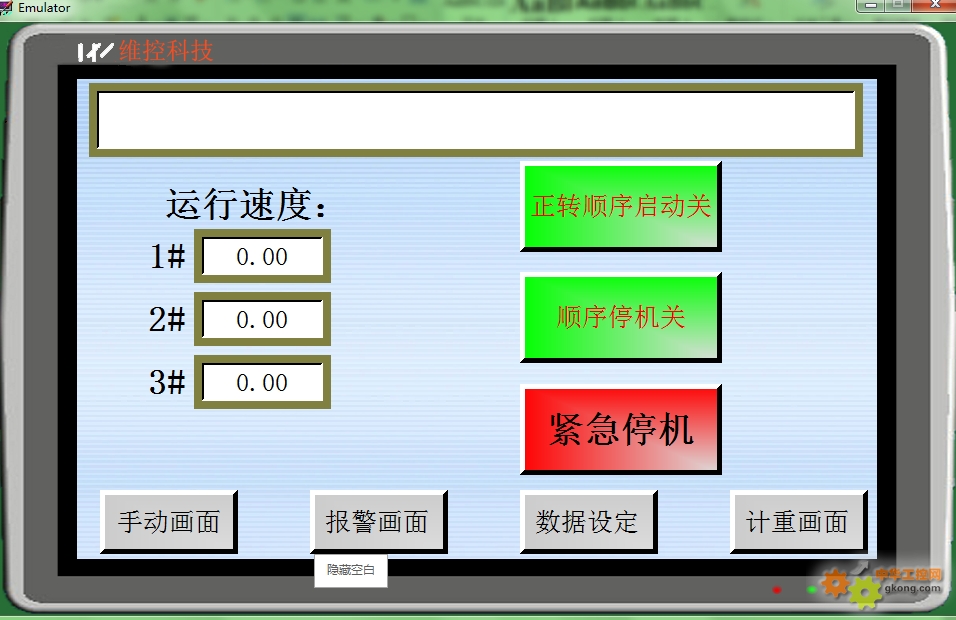

自动控制画面

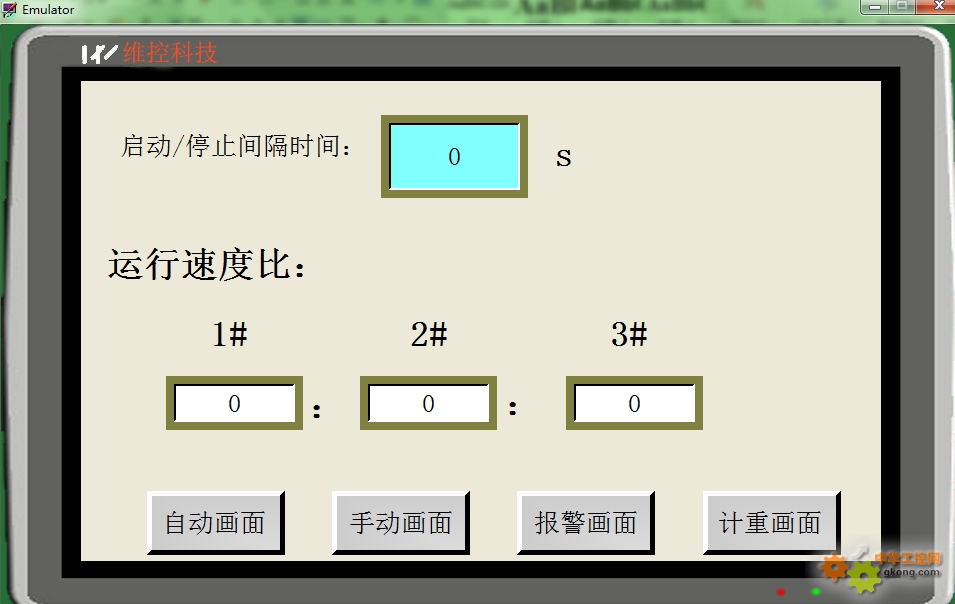

数据设定画面

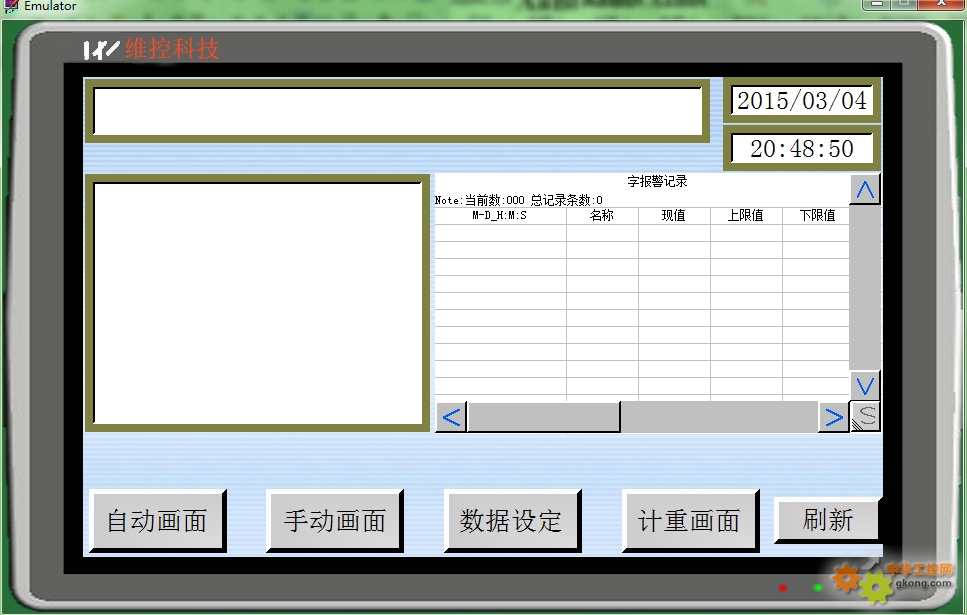

报警画面

二、方案

LEVI 700L（维控七寸经济型人机）

三、特点

1：维控HMI和三台变频器通讯，通讯稳定:，性能优良；

2：HMI脚本的充分运用，四则运算、逻辑判断，简单快捷；

3：通过前期测量数据以及脚本运算，运用脚本公式得出物料重量；

四、总结

HMI代替了传统的机械传动及庞大的控制电器，实现了电气的自动化控制。通过对皮带电动机的变频调速，达到节约能源和提高配料精度。自动配料系统采用HMI控制方案，具有功能强大、方便灵活、可靠性强、成本低、易维护等优点，大大挺高配料精度，便于计算的微机化控制，通过投产使用取得了良好的经济效益。
