本案例是开疆智能Modbus TCP转Profinet网关连接施耐德PLC的配置案例用到的设备为西门子1200PLC一台，KJ-PNG-106网关一个，施耐德PLC一台。
配置方法：
打开博图，新建项目并添加gsd文件。
建立Profinet连接，设定Modbus TCP转Profineet网关的IP地址和设备名称，IP要和网关保持在同一网段。

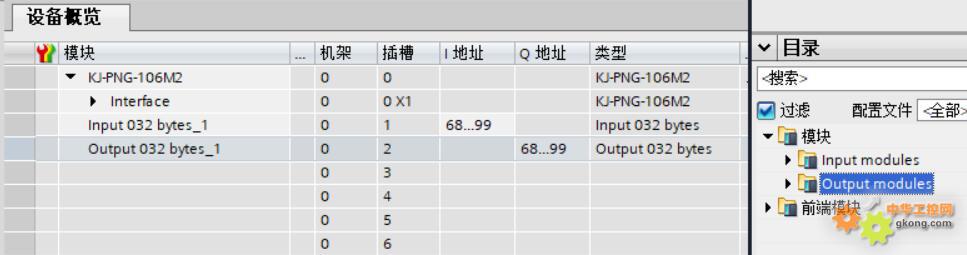

进入设备视图选择输入输出的总数据长度
从右侧硬件目录中添加所选长度
下载配置到PLC，打开Modbus TCP转Profineet网关配置软件进行Modbus参数配置，点击红圈中的新建，选择PN2MS

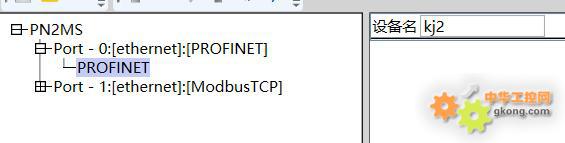

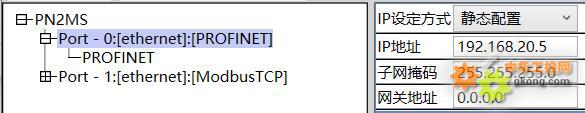

设置Modbus TCP转Profineet网关的IP地址和设备名称，要和PLC组态保持一致

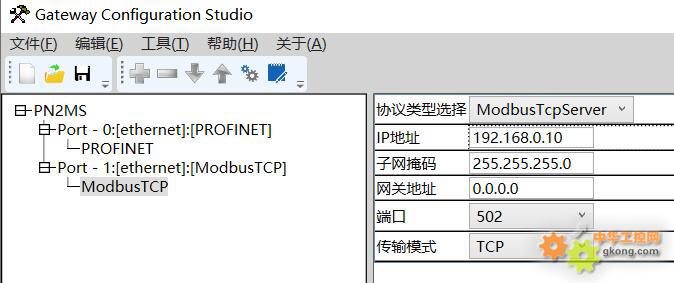

设置Modbus Tcp的服务器IP，和施耐德PLC保持在同一网段不同IP即可
注意：网关的数据区支持多种功能码，寄存器地址0-749对应西门子PLC的I地址区
750以后对应PLC的Q地址区，也就是说施耐德要读取西门子plc 的Q地址区数据要从地址750开始读取，写入到西门子PLC的I地址区的数据从寄存器地址0开始。
在施耐德PLC的配置中配置好网关从站的IP和寄存器地址就可以正常使用了。
|
