市场应用背景
点胶与焊锡作为制造业自动化关键环节，专注服务电子、半导体、汽车及医疗等领域的高精密工艺需求。精密高速点胶焊锡解决方案 通过实现高精高效的流体控制与焊接操作，助力企业实现生产效率与产品品质的双重提升。

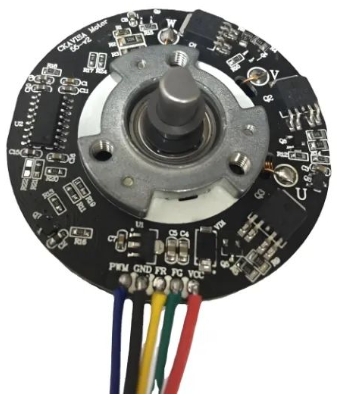

▲ 待加工的PCB板 ▲
点胶焊锡设备介绍：
点胶机通过程序化控制点胶轨迹，实现对流体的精确控制，在加速作业的同时优化工作环境并减少人工干预。
自动焊锡机通过控制系统精准调控加热系统，对烙铁头实施加热，同时驱动运动轴将产品精确定位至目标位置。通过将固态的锡丝进行融化从而使得其变成熔化状态，涂敷在待连接的零部件焊盘上。
点胶焊锡一体机是 集成点胶与焊锡功能 的自动化设备， 专为电子制造业设计，能有效提升生产效率和焊接品质。
正运动技术背靠背点胶焊锡机方案：
正运动技术推出的背靠背点胶焊锡机方案，在市面上常见的传统方案上新增了许多新功能，大大提高了设备的生产效率和产品的适应能力；增强设备的容错能力，设置检测功能，可预防和识别错焊、漏焊等问题。
01 机器视觉运动控制一体机在背靠背点胶焊锡机上的应用
▲背靠背点胶焊锡机运行视频 ▲

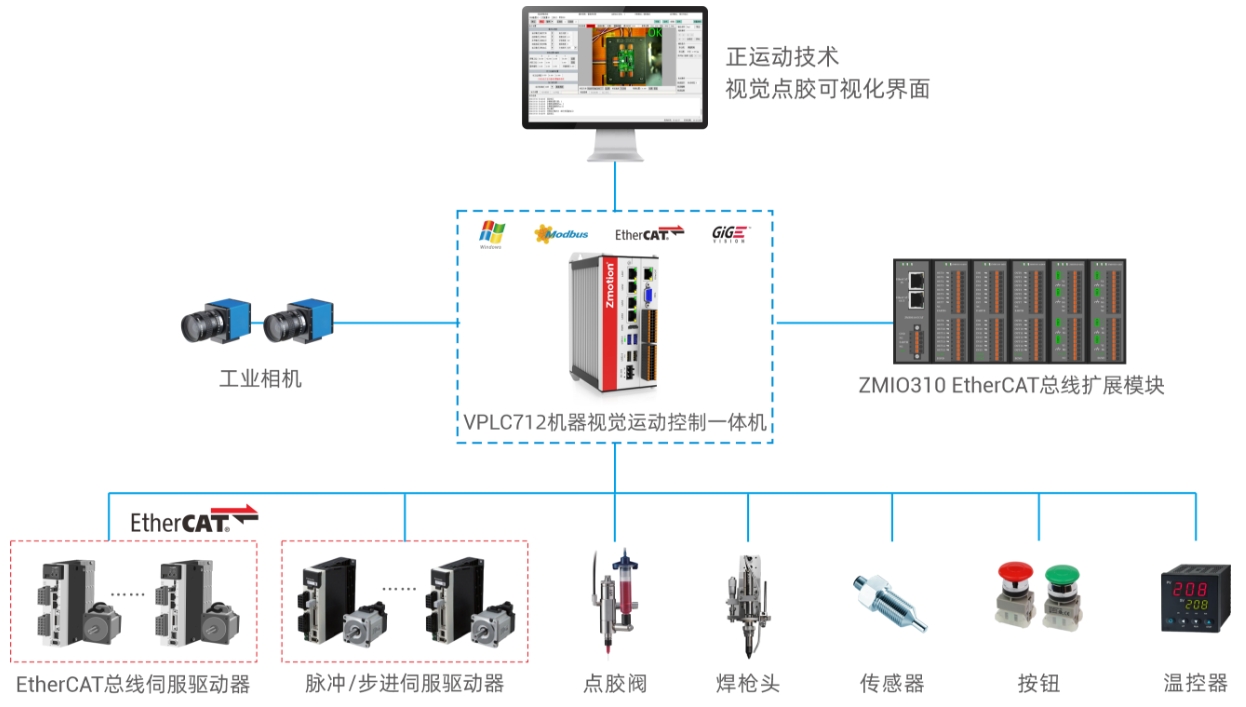

正运动背靠背点胶焊锡机解决方案设计
- 20DI：接原点、限位等传感器，以及开关信号等；
- 20DO：高速输出口接工业相机的硬触发输入、焊枪头、夹紧气缸控制；
- 4路本地单端脉冲输出：接脉冲驱动器，控制轴运动；
- RS232通讯接口：接光源控制器、温控器；
- EtherNET接口：千兆网口，接支持Gige协议的面阵相机，实现视觉定位的应用；
- EtherCAT接口：接EtherCAT总线伺服驱动器，控制轴运动。
机器视觉与运动控制工艺实现
| 机械视觉
主要使用了模板匹配功能，视觉对加工产品进行识别，通过预先设定好的特征，如形状、尺寸、 Mark点，最后获取待加工产品的位置坐标，便于产品到达加工区域后，点胶头进行逐个产品的加工作业。

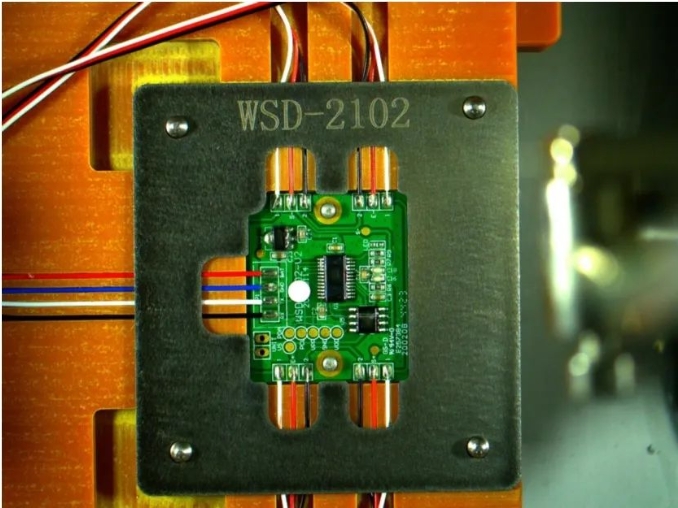

▲ 加工产品 ▲

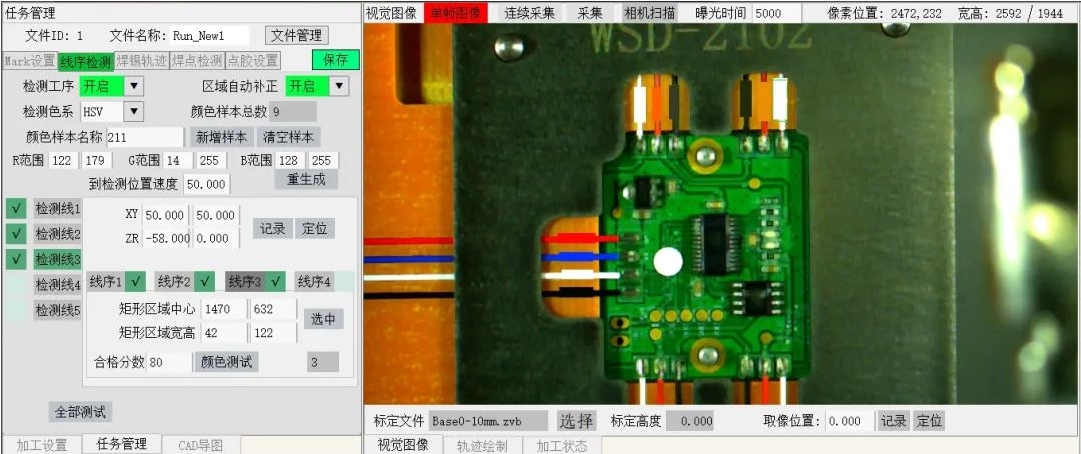

▲ 机器视觉处理界面 ▲
| 运动控制
在 PCB板点胶及焊锡设备中，运动控制配置是实现精确加工的核心模块。典型界面和功能包括：
● 视觉定位
通过工业相机采集PCB板产品图像，结合CCD视觉定位与同轴光源进行图像处理与特征提取，确保点胶/焊枪头精准定位目标位置，提升定位可靠性和重复精度。
● 焊锡加工
精确控制焊锡头的运动轨迹，可设定起止坐标、焊接速度、预加热以及后加热时间等参数。支持拖焊模式，沿预设路径焊接。
● 点胶加工
提供图形化编程界面设置点胶路径、速度及出胶量参数，支持连续/断续等点胶模式。可自定义点胶顺序和模式，并且支持调整点胶工艺参数。
● 回归待机位
任务完成后机械手臂返回预设待机位，采用内置运动算法确保平稳移动，避免机械碰撞。待机位设置于安全区域便于设备维护和物料更换。
● 辅助功能配置
集成手动调试、I/O检测及工艺参数设置功能，支持气缸测试、限位调整、当量校准等设备调试需求，满足多样化生产场景适配要求。

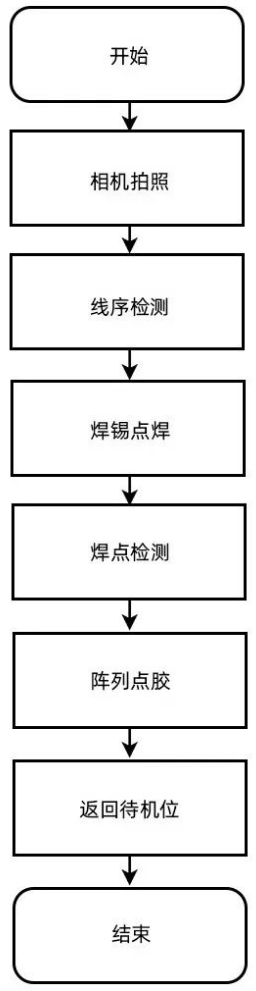

背靠背点胶焊锡机工艺流程
方案应用优势
- 视觉定位系统：集成高精度机器视觉，实现自动坐标校正与路径规划，确保点胶/焊接工艺的高精度与作业效能。
- 任意位置定位：通过高精度图像处理技术，系统可自动识别PCB板上元件的自由排布位置，无需依赖固定夹具即可完成精准点胶焊接。这种自适应能力显著提升生产柔性化水平。
- 线序智能检测：基于机器视觉技术，系统可检测焊接过程的线序，有效防止错焊、漏焊等工艺异常，确保焊接流程的规范性。
- 焊点质量分析：采用图像分析算法对焊点形态和质量进行检测，精准识别虚焊、焊料缺失、裂纹等缺陷，为工艺参数优化提供数据支持。
- 焊锡搭配点胶复合加工：点胶操作与焊锡加工相结合，这种一体化的加工方式提高了生产效率，减少了人工操作，提升了产品的可靠性和质量。

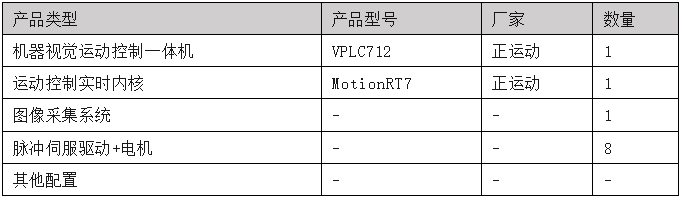

解决方案硬件配置

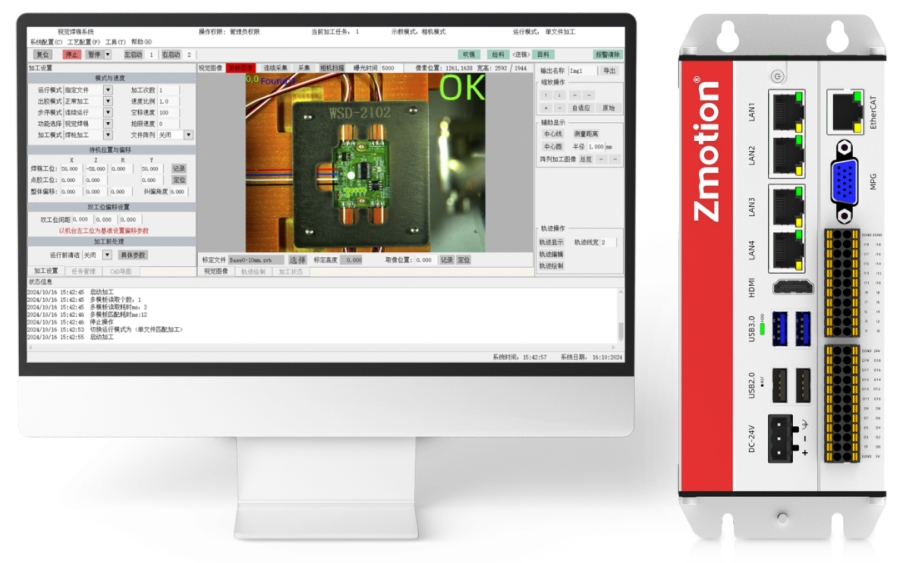

正运动技术 VPLC712机器视觉运动控制一体机是一款基于x86架构的EtherCAT总线视觉运动控制器，采用一体化设计，将实时机器视觉、运动控制、IO和监控集成于一台多核控制器上，实现多任务并行实时处理自动化设备任务，通过共享内存机制，将PC部分硬件资源通过MotionRT7进行配置， 实现核内高速交互，驱动执行器进行对应操作，完成设备整体的控制。
VPLC系列机器视觉运动控制一体机的安装与拆卸过程便捷，占地空间小，还能与其它控制单元部件（如伺服驱动器、传感器、编码器、控制阀等）无缝集成，提供一个完整端到端的视觉运动控制解决方案。
VPLC712机器视觉运动控制一体机，本身最多支持64轴，EtherCAT最小通讯周期可达到250us；板载20数字输入，20数字输出以及4路高速锁存输入；板载2路本地差分脉冲轴、2路AD和2路DA。

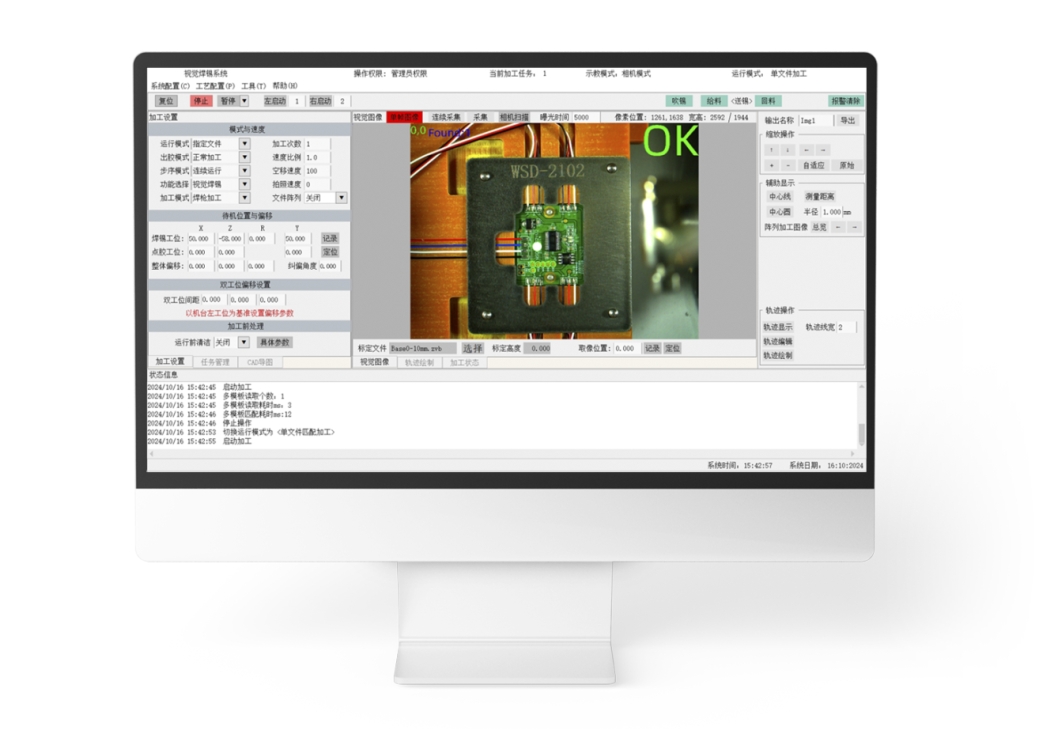

03 提供易用的可视化视觉点胶开发调试软件
正运动技术通过不断深化扩展VPLC系列视觉运动控制一体机在点胶行业的应用，为用户提供了简单易用的视觉点胶开发调试软件。
软件结合丰富的视觉、运动控制功能，只需进行简单的参数设置，即可快速搭建视觉点胶项目程序，可大幅缩短项目开发周期，降低开发成本，可满足不同产品不同点胶工艺需求。
适用于粘接、喷射、密封、灌注、底部填充、滴胶、线 /弧/圆点胶等多种点胶应用场景。
▌ 功能齐全
支持点胶轨迹打点、线、圆、弧、连续线段、阵列、提前开关胶、手动示教、相机示教、点胶工艺功能。
▌ 机器视觉纠偏
产品任意位置和角度摆放，视觉自动识别并完成点胶、喷胶等作业。
▌ 操作界面友好功能齐全
调试编程操作简单便捷，支持在视觉图像上进行示教和点动运动。
