入门实例:第一次使用S7-200笔录

对于很多没有使用过S7-200PLC的朋友来说，很多问题可能成为大家的拦路虎，感觉入门很难。以下就用一个实例，为大家介绍第一次使用S7-200PLC时具体步骤，帮助您迈开使用PLC的第一步。文中希望实现的功能是：按下一个开关，点亮一个输出点。本文可以帮您解决第一次使用S7-200时的以下问题：

（一） 需要准备哪些硬件和软件呢？

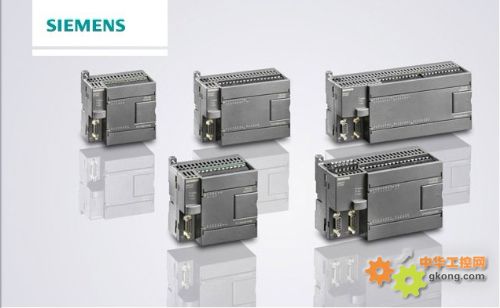

第一次使用S7-200时，需要准备硬件有：S7-200CPU，如CPU224XP(订货号：6ES7 214-2BD23-0XB8)

编程电缆 PC/PPI电缆（订货号：6ES7 901-3DB30-0XA0）

需要准备的软件有：SETP7-Micro/Win V4.0 SP6

还需要准备一台装有Windows XP SP2的电脑

准备好硬件，我们就需要在电脑上正确安装S7-200的编程软件。特别提示要注意这个软件是SETP7-Micro/Win，而不是SETP7。据老工程师讲，SETP7是给S7-300等系列PLC编程用的，不能给S7-200进行编程。对于SETP7-Micro/Win软件而言，目前常用的版本是V4..0 SP6。和安装其它软件一样，正确安装好编程软件后，您就可以在桌面上看到如下所示的图标。至此，我们就为下一步的调试做好基本准备喽！

（二） 如何为PLC的接线呢？

从以下接线图可以看出，我们需要做的就是将为PLC提供电源和为数字量输入点正确接线。

（三） 如何与PLC通信呢？

1. 连接编程电缆

将编程电缆的USB口侧插在电脑上，DB接口插在PLC的PORT0或者PORT1上。然后将PLC的模式开关设置为STOP。

2. 编程软件设置

（1）打开编程软件后，在整个界面的左侧，点击设置PG/PC接口。如下图所示：

在出现的对话框中，选择PC/PPIcable(PPI),并点击属性

属性对话框的第一个界面，使用如下设置：

在属性对话框中的第二个选项卡中，选择通讯接口为USB，具体如下设置：

之后保存并关闭相应的对话框。

（2）回到编程软件的初始界面，然后点击通信

出现如下界面：

将搜索所有波特率打勾后，双击刷新即可。

如果能出现如下页面，即表示PC与PLC的通讯成功。

（四） 如何编写程序呢？

打开编程界面，单击红色标注处，可以添加一个常开触点

同样的方法添加一个输出线圈：

需要为输入和输出分配正确的地址，如下所示。之后点击下载

出现如下界面后，继续点击下载

下图显示的是下载中的界面：

下载成功后,就可以进行PLC调试，进一步测试具体功能是否可以实现。

（五） 如何调试PLC呢？

先将模式开关设置为RUN，然后拨动连接在输入点I0.0上开关，即可看到输出点点亮了。至此，表明我们的程序和PLC运行一切正常。

如果想在编程软件上监控输入点和输出点的状态，可以点击状态表

打开状态表后，在地址栏中输入需要监控的地址，如下所示：

之后点击监控即可：

正常监控后就可以在当前值中看到相应的数值：

开关未按下时的状态
