S7-200DP通讯模块-EM277

EM277是S7-200的一个智能扩展模块。通常，S7-200需要进行PROFIBUS-DP通信时，就需要使用此模块。PROFIBUS总线是和PPI、MPI总线不同的一种总线形式。S7-200CPU不能通过本体集成的通信接口进行PROFIBUS-DP通信，而只能通过EM277模块。

本文学习内容如下：

1. 了解初次学习EM277时，在哪些文档中可以获得有用的信息.

2. 初次使用EM277时，需要有哪些设置和注意事项

3. S7-200通过扩展EM277可以和哪些设备进行通信

4. 怎样获得EM277的GSD文件

5. 使用EM277时的常见问题

利用EM277模块可将S7-200PLC连接至PROFIBUS-DP总线。EM277的外形如下所示：

PROFIBUS网络通常有一个主站和若干个I/O从站，主站设备通过组态可以知道I/O从站的类型和站号。EM277只能做PROFIBUS-DP的从站，而不能做主站。因此S7-200之间不能使用EM277进行DP通信，同时S7-200也不能和只能做DP从站的变频器进行通信。

如果我们第一次使用EM277，我们可以参考以下两个基本文档：

《西门子 S7-200•LOGO!•SITOP 参考》

请参考以上文档中：“S7-200PLC->通信->PROFIBUS-DP通信EM277”的相关信息

《S7-200 可编程控制器系统手册》

请参考以上文档中：“附录A技术规范->EM 277 PROFIBUS--DP模板规范”的相关信息

第一次使用EM277时，在EM277侧通常我们需要进行如下操作：

（1） 将EM277和S7-200进行正确的连接，并为EM277连接24V电源

（2） 为EM277设置通信地址（使用模块上的拨码开关设置）

（3） 将EM277和CPU进行先断电后上电的操作，以保证通信地址的生效

（4） 将通信电缆正确的连接在通信接口上

设置好EM277后，我们就可以利用EM277进行通信，那EM277可以实现哪些通信呢？

S7-200和S7-300/400之间的DP通信 参考文档下载

S7-200和400H之间的DP通信 参考文档下载

S7-200和TD系列的文本显示器的通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200和HMI(西门子的部分触摸屏)之间的DP或MPI通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200和WINCC之间的通信 参考文档下载

S7-200和编程软件STEP7-Micro/win 之间的通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200与PC机的OPC软件SIMATIC NET软件之间的通信 参考文档下载

当S7-200通过EM277和S7-300或第三方的DP主站进行通信时，通常需要在对方安装GSD文件（可以这样简单而形象的理解GSD文件，此文件就是从站向主站介绍自己身份的一个文件），EM277的GSD文件下载

当设置好EM277后,我们可能还会遇到以下问题：

1. EM277模块的指示灯的含义？

可以参考《S7-200 可编程控制器系统手册》附录A技术规范->EM 277 PROFIBUS--DP模板规范。

2. S7-200CPU是否可以扩展多个EM277？最多可以扩展多少个呢？

可以参考《西门子 S7-200 • LOGO! • SITOP 参考》->S7-200PLC->规格与技术数据->S7-200的扩展模块->CPU连接的模块个数中的表2。

小提示：不同的CPU扩展个数是不同的。

3. EM277的通信波特率是多少呢？

波特率是自适应的，因此无需在编程软件及相关硬件中设置。

4. EM277的通信接口的管脚定义是什么呢？

可以参考《S7-200 可编程控制器系统手册》附录A技术规范->EM 277 PROFIBUS--DP模板规范。

更多的常见问题，如：

1. 是否可以通过EM277模块控制变频器？

2. 为什么重新设置EM277地址后不起作用？

3. 主站中对EM277的I/O配置的数据通信区已经到了最大，而仍不能满足需通信的数据量怎么办？

4. 主站中与从站的通信数据区是如何一一对应的？

5. EM277所支持的通信速率和距离是多少？

6 . EM277的联网能力如何?

7. S7-300或S7-400的PROFIBUS_DP主站最多可以有多少个EM277从站？

可以参考《西门子 S7-200 • LOGO! • SITOP 参考》文档中关于“S7-200PLC->通信->PROFIBUS-DP通信EM277

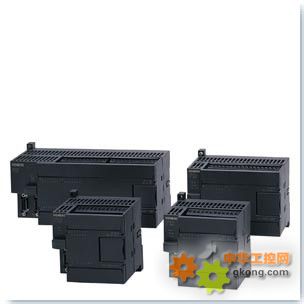

 6ES7 211-0AA23-0XB0    CPU221 DC/DC/DC,6输入/4输出
6ES7 211-0BA23-0XB0    CPU221 继电器输出,6输入/4输出
6ES7 212-1AB23-0XB8    CPU222 DC/DC/DC,8输入/6输出
6ES7 212-1BB23-0XB8    CPU222 继电器输出,8输入/6输出
6ES7 214-1AD23-0XB8    CPU224 DC/DC/DC,14输入/10输出
6ES7 214-1BD23-0XB8    CPU224 继电器输出,14输入/10输出
6ES7 214-2AD23-0XB8    CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7 214-2BD23-0XB8    CPU224XP 继电器输出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0XB8    CPU226 DC/DC/DC,24输入/16输出
6ES7 216-2BD23-0XB8    CPU226 继电器输出,24输入/16输出
-------------------------------------------------------------------
    扩展模块
6ES7 221-1BH22-0XA8    EM221 16入 24VDC，开关量
6ES7 221-1BF22-0XA8    EM221 8入 24VDC，开关量
6ES7 221-1EF22-0XA0    EM221 8入 120/230VAC，开关量
6ES7 222-1BF22-0XA8    EM222 8出 24VDC，开关量
6ES7 222-1EF22-0XA0    EM222 8出 120V/230VAC，0.5A 开关量
6ES7 222-1HF22-0XA8    EM222 8出 继电器
6ES7 222-1BD22-0XA0    EM222 4出 24VDC 固态－MOSFET
6ES7 222-1HD22-0XA0    EM222 4出 继电器 干触点
6ES7 223-1BF22-0XA8    EM223 4入/4出 24VDC，开关量
6ES7 223-1HF22-0XA8    EM223 4入 24VDC/4出 继电器
6ES7 223-1BH22-0XA8    EM223 8入/8出 24VDC，开关量
6ES7 223-1PH22-0XA8    EM223 8入 24VDC/8出 继电器
6ES7 223-1BL22-0XA8    EM223 16入/16出 24VDC，开关量
6ES7 223-1PL22-0XA8    EM223 16入 24VDC/16出 继电器
6ES7 223-1BM22-0XA8    EM223 32入/32出 24VDC，开关量
6ES7 231-0HC22-0XA8    EM231 4入*12位精度，模拟量
6ES7 231-7PB22-0XA8    EM231 2入*热电阻，模拟量
6ES7 231-7PD22-0XA8    EM231 4入*热电偶，模拟量
6ES7 232-0HB22-0XA8    EM232 2出*12位精度，模拟量
6ES7 235-0KD22-0XA8    EM235 4入/1出*12位精度，模拟量
6ES7 277-0AA22-0XA0    EM277 PROFIBUS-DP接口模块
6GK7 243-2AX01-0XA0    CP243-2 AS-i接口模块
6ES7 253-1AA22-0XA0    EM253 位控模块
6ES7 241-1AA22-0XA0    EM241 调制解调器模块
6GK7 243-1EX00-0XE0    CP243-1 工业以太网模块
6GK7 243-1GX00-0XE0    CP243-1IT 工业以太网模块
------------------------------------------------------
    附件
6ES7 291-8GF23-0XA0    MC291,新CPU22x存储器盒,64K
6ES7 297-1AA23-0XA0    CC292,CPU22x时钟/日期电池盒
6ES7 291-8BA20-0XA0    BC293,CPU22x电池盒
6ES7 290-6AA20-0XA0    扩展电缆,I/O扩展,0.8米,CPU22x/EM
6ES7 901-3CB30-0XA0    编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m
6ES7 901-3DB30-0XA0    编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关
6ES7 292-1AD20-0AA0    CPU22x/EM端子连接器块,7个端子,可拆卸
6ES7 292-1AE20-0AA0    CPU22x/EM端子连接器块,12个端子,可拆卸
6ES7 292-1AG20-0AA0    CPU22x/EM连接器块,18个端子,可拆卸
6AV6 640-0AA00-0AX0    TD400C文本显示器
6EP1 332-1SH31    专为S7－200 设计电源,24V/3.5A 可并联
-------------------------------------------------------------------
