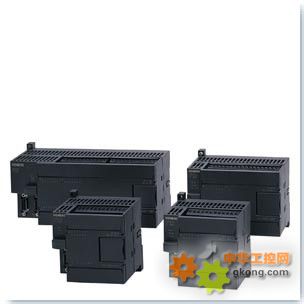

S7-200数字量模块系列

S7-200数字量模块是S7-200 CPU模块的扩展模块。当CPU模块集成的数字量I/O点数或I/O信号不能满足实际应用需求时，可考虑增加S7-200数字量模块。

模块安装

S7-200数字量模块可安装在CPU模块右侧的任意位置。

每个S7-200数字量模块都自带一根带状I/O总线电缆，如果该电缆满足模块之间的安装宽度需求，可直接将该电缆插接在其它模块上的10针插槽内，如下图：

如果S7-200数字量模块自带的电缆不能满足模块之间的安装宽度需求，可选用0.8米I/O扩展电缆。安装示意图如下：

注：每套系统仅允许使用一条I/O扩展电缆.

I/O扩展电缆的详细信息请点击 查看

安装说明请参考《S7-200可编程控制器系统手册》第3章S7-200的安装。

模块I/O接线

• DI接线：

S7-200数字量模块的DI有以下类型：

• 24V DC输入：

这种输入又分为24V DC漏型输入和24VDC源型输入。“漏型输入”是电流流入DI输入点的形式，如下图箭头所示：电流由外部流入模块的I x.0输入点，1M接0V DC；

“源型输入”是电流由DI输入点流出的形式，如下图箭头所示：电流由模块的I x.0输入点流出，1M接24V DC。

• 120/230V AC输入

只有6ES7221-1EF22-0XA0这一种型号的模块可以接交流输入，具体的接线方式如下：

• DO接线：

S7-200数字量模块的DO有以下三种类型：

• 24V DC输出

S7-200数字量扩展模块的24V DC输出点只能接成源型输出。

“源型输出”是电流由DO输出点流出的形式，如下图箭头所示：电流由模块的Q x.0输出点流出，1M接0V DC，1L+接24V DC。

提示：如果需要输出类型为漏型，只能选择CPU224XPsi本体集成的输出点。

• 继电器输出

继电器输出的DO点可接交流或直流。如下图所示：1L接24V DC或250V AC 都可以。

• 120/230V AC输出

只有6ES7222-1EF22-0XA0为120V/230V AC输出，具体的接线图如下所示：

本文学习内容如下：

1. 了解初次学习EM277时，在哪些文档中可以获得有用的信息.

2. 初次使用EM277时，需要有哪些设置和注意事项

3. S7-200通过扩展EM277可以和哪些设备进行通信

4. 怎样获得EM277的GSD文件

5. 使用EM277时的常见问题

利用EM277模块可将S7-200PLC连接至PROFIBUS-DP总线。EM277的外形如下所示：

PROFIBUS网络通常有一个主站和若干个I/O从站，主站设备通过组态可以知道I/O从站的类型和站号。EM277只能做PROFIBUS-DP的从站，而不能做主站。因此S7-200之间不能使用EM277进行DP通信，同时S7-200也不能和只能做DP从站的变频器进行通信。

如果我们第一次使用EM277，我们可以参考以下两个基本文档：

《西门子 S7-200•LOGO!•SITOP 参考》

请参考以上文档中：“S7-200PLC->通信->PROFIBUS-DP通信EM277”的相关信息

《S7-200 可编程控制器系统手册》

请参考以上文档中：“附录A技术规范->EM 277 PROFIBUS--DP模板规范”的相关信息

第一次使用EM277时，在EM277侧通常我们需要进行如下操作：

（1） 将EM277和S7-200进行正确的连接，并为EM277连接24V电源

（2） 为EM277设置通信地址（使用模块上的拨码开关设置）

（3） 将EM277和CPU进行先断电后上电的操作，以保证通信地址的生效

（4） 将通信电缆正确的连接在通信接口上

设置好EM277后，我们就可以利用EM277进行通信，那EM277可以实现哪些通信呢？

S7-200和S7-300/400之间的DP通信 参考文档下载

S7-200和400H之间的DP通信 参考文档下载

S7-200和TD系列的文本显示器的通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200和HMI(西门子的部分触摸屏)之间的DP或MPI通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200和WINCC之间的通信 参考文档下载

S7-200和编程软件STEP7-Micro/win 之间的通信

EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”

S7-200与PC机的OPC软件SIMATIC NET软件之间的通信 参考文档下载

当S7-200通过EM277和S7-300或第三方的DP主站进行通信时，通常需要在对方安装GSD文件（可以这样简单而形象的理解GSD文件，此文件就是从站向主站介绍自己身份的一个文件），EM277的GSD文件下载

当设置好EM277后,我们可能还会遇到以下问题：

1. EM277模块的指示灯的含义？

可以参考《S7-200 可编程控制器系统手册》附录A技术规范->EM 277 PROFIBUS--DP模板规范。

2. S7-200CPU是否可以扩展多个EM277？最多可以扩展多少个呢？

可以参考《西门子 S7-200 • LOGO! • SITOP 参考》->S7-200PLC->规格与技术数据->S7-200的扩展模块->CPU连接的模块个数中的表2。

小提示：不同的CPU扩展个数是不同的。

3. EM277的通信波特率是多少呢？

波特率是自适应的，因此无需在编程软件及相关硬件中设置。

4. EM277的通信接口的管脚定义是什么呢？

可以参考《S7-200 可编程控制器系统手册》附录A技术规范->EM 277 PROFIBUS--DP模板规范。

更多的常见问题，如：

1. 是否可以通过EM277模块控制变频器？

2. 为什么重新设置EM277地址后不起作用？

3. 主站中对EM277的I/O配置的数据通信区已经到了最大，而仍不能满足需通信的数据量怎么办？

4. 主站中与从站的通信数据区是如何一一对应的？

5. EM277所支持的通信速率和距离是多少？

6 . EM277的联网能力如何?

7. S7-300或S7-400的PROFIBUS_DP主站最多可以有多少个EM277从站？

可以参考《西门子 S7-200 • LOGO! • SITOP 参考》文档中关于“S7-200PLC->通信->PROFIBUS-DP通信EM277
