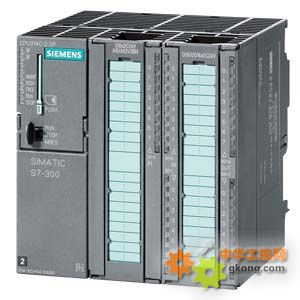

一般信息

工程组态方式

• ● 编程软件包

STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）

电源电压

额定值 (DC)

• ● 24 VDC

√

功耗

功耗，典型值

4.5 W

存储器

工作存储器

• ● 集成

256 KB

• ● 用于非易失性数据块的非易失性存储器的大小

128 KB

装载存储器

• ● 插入式 (MMC)，最大值

8 MB

CPU 处理时间

位操作时，典型值

0.05 µs

字操作时，典型值

0.09 µs

定点数运算时，典型值

0.12 µs

浮点数运算时，典型值

0.45 µs

计数器、定时器及其保持性

S7 计数器

• ● 数量

256

IEC 计数器

• ● 提供

√

S7 定时器

• ● 数量

256

IEC 定时器

• ● 提供

√

数据区及其保持性

标志

• ● 最大数量

2,048 字节

地址区

I/O 地址区

• ● 输入

2,048 字节

• ● 输出

2,048 字节

过程映像

• ● 输入，可调

2,048 字节

• ● 输出，可调

2,048 字节

日时钟

时钟

• ● 硬件时钟（实时时钟）

√

运行小时数计数器

• ● 数量

1

1.接口

接口类型

集成 RS 485 接口

物理接口

RS 485

功能

• ● MPI

√

• ● DP 主站

-

• ● DP 从站

-

• ● 点到点连接

-

2.接口

接口类型

集成 RS 485 接口

物理接口

RS 485

功能

• ● MPI

-

• ● DP 主站

√

• ● DP 从站

√

DP 主站

• ● 最大 DP 从站数

124；每个站

等时同步模式

等时同步操作（应用程序一直同步到终端）

√

通信功能

编程器/OP 通信

√

数据记录路由

√

全局数据通信

• ● 支持

√

S7 基本通信

• ● 支持

√

S7 通信

• ● 支持

√

S5 兼容通信

• ● 支持

√；通过 CP 和可加载 FC

连接数量

• ● 总计

16

环境条件

工作温度

• ● 最小值

0 °C

• ● 最大值

60 °C

组态

编程

编程语言

• — LAD

√

• — FBD

√

• — STL

√

• — SCL

√

• — CFC

√

• — GRAPH

√

• — HiGraph®

√

专有技术保护

• ● 用户程序保护/密码保护

√

• ● 块加密

√；带有 S7 块加密功能

外形尺寸

宽

40 mm

高

125 mm

深

130 mm

重量

重量，约

290 g
