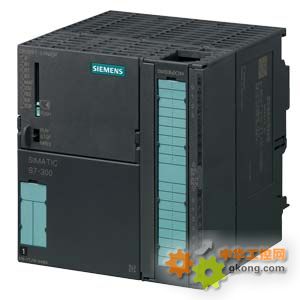

6ES7 315-7TJ10-0AB0

一般信息

硬件产品型号

01

固件型号

CPU： V3.2；Integrated Technology V4.1.5

供电电压

直流 24 V

√

允许范围，下限 (DC)

19.2 V

允许范围，上限 (DC)

28.8 V

电源电缆的外部保护装置（建议采用）

最小 2 A

负载电压 L+

• 额定值 (DC)

24 V

• 反极性保护

√

数字量输出

• 负载电压 L+

• • 额定值 (DC)

24 V；(2L+)

• • 反极性保护

-；(2L+)

输入电流

电流消耗（额定值）

1 050 mA

电流消耗（空载），典型值

230 mA

冲击电流，典型值

6.5 A

I²t

1 A²·s

功耗

功耗，典型值

7.5 W

存储器

存储器类型

其它

工作存储器

• 集成

384 千字节

• 可扩展

-

• 用于非易失性数据块的非易失性存储器的大小

128 千字节

装载存储器

• 插入(MMC)

√

• 插入式（MMC），最大

8 Mbyte

• 微型存储卡数据管理（最后一次编程后），最小值

10 a

后备

• 提供

√；通过 MMC 保证（免维护）

• 无电池

√；程序和数据

CPU 处理时间

位操作，典型值

0.05 µs

字操作，典型值

0.09 µs

定点数运算，典型值

0.12 µs

浮点数运算，典型值

0.45 µs

CPU 块

块数量（总数）

1,024；（数据块、函数、函数块）；可通过使用的 MMC 来减少可加载块的最大数量。

DB

• 最大数量

1,024；数值范围：1 ~ 16000

• 最大容量

64 千字节

FB

• 最大数量

1,024；数值范围：0 ~ 7999

• 最大容量

64 千字节

FC

• 最大数量

1,024；数值范围：0 ~ 7999

• 最大容量

64 千字节

OB

• 描述

见“指令表”

• 最大容量

64 千字节

• 空循环 OB 的数量

1; OB 1

• 时间报警 OB 的数量

1; OB 10

• 延时报警 OB 的数量

2; OB 20, 21

• 时间中断 OB 的数量

4; OB 32, 33, 34, 35

• 过程报警 OB 的数量

1; OB 40

• DPV1 报警 OB 的数量

3; OB 55, 56, 57

• 同步模式 OB 的数量

1；OB 61 – 等时同步模式在 DP 或 PROFINET IO 上都可以实现（不同时）

• 技术同步报警 OB 的数量

1; OB 65

• 调试 OB 的数量

1; OB 100

• 异步错误 OB 的数量

6；OB 80, 82, 83, 85, 86, 87（OB83；仅 PROFINET IO）

• 同步错误 OB 的数量

2; OB 121, 122

嵌套深度

• 每个优先级

16

• 在一个错误 OB 中附加

4

计数器、定时器及其保持性

S7 计数器

• 数量

256

• 保持性

• • 可调节

√

• • 下限

0

• • 上限

255

• • 预置

Z0 ~ Z7

• 计数范围

• • 可调节

√

• • 下限

0

• • 上限

999

IEC 计数器

• 提供

√

• 类型

SFB

• 数量

不限（只取决于 RAM 容量）

S7 定时器

• 数量

256

• 保持性

• • 可调节

√

• • 下限

0

• • 上限

255

• • 预置

无保持性

• 时间范围

• • 下限

10 ms

• • 上限

9 990 s

IEC 定时器

• 提供

√

• 类型

SFB

• 数量

不限（只取决于 RAM 容量）

数据区及其保持性

保持数据区域，总共

全部，最大 128 KB

标志

• 最大数量

2 048 字节

• 可保持

√；MB 0 – MB 2047

• 预设保持性

MB 0 ~ MB 15

• 时钟存储器的数量

8；1 个存储字节

数据块

• 最大数量

1,024；数值范围：1 ~ 16000

• 最大容量

64 千字节

• 保持性可调节

√；通过 DB 上的非保持性

• 预设保持性

√

局部数据

• 每个优先级，最大

32,768 个字节；每个块最多 2,048 个字节

地址区

I/O 地址区

• 输入

2 048 字节

• 输出

2 048 字节

• 其中分布式

• • 输入

2 048 字节

• • 输出

2 048 字节

过程映像

• 输入

2 048 字节

• 输出

2 048 字节

• 输入，可调节

2 048 字节

• 输出，可调节

2 048 字节

• 输入，默认值

128 字节

• 输出，默认值

128 字节

• 集成通道的缺省地址

• • 数字量输入

66

• • 数字量输出

66

子过程映像

• 子过程映像的最大数量

1；带 PROFINET IO，用户数据的长度限制为 1600 个字节

数字量通道

• 输入

16 384

• 输出

16 384

• 中央区的输入通道

256

• 中央区的输出通道

256

模拟量通道

• 输入

1 024

• 输出

1 024

• 中央区的输入通道

64

• 中央区的输出通道

64

硬件配置

扩展设备，最多

0

DP 主站的数量

• 集成

2;1 DP 和 1 DP（驱动器）

• 通过 CP

2;用于 DP

可运行的 FM 和 CP 数量（推荐）

• FM

8

• CP，点到点

8

• CP, LAN

8

机架

• 最大机架数

1

• 每个机架中的最大模块数量

8

日时钟

时钟

• 硬件时钟（实时时钟）

√

• 电池供电，可同步

√

• 每天误差，最大

10 s；典型值：2 s

• 后备时间

6 周；40 °C 环境温度时

• 加电后时钟的行为

断电后时钟继续运行

• 后备周期结束后时钟的行为

时钟以发生故障时的时间继续运行

运行小时数计数器

• 数量

1

• 数量/数量范围

0

• 数值范围

0 ~ 2^31 小时（使用 SFC 101 时）

• 计数间隔

1 小时

• 保持性

√；在每次重启时必须重新启动

时钟同步

• 支持

√

• 至 MPI，主站

√

• 至 MPI，从站

√

• 至 DP，主站

√

• 至 DP，从站

√；仅限时间从站

• 在 AS 上，主站

√

• 在 AS 上，从站

√

• 通过 NTP 在以太网上

√；作为客户端

数字量输入

数字量输入点数

4

• 其中，输入可用于工艺功能

4

符合 IEC 61131、类型 1 的输入特性曲线

√

可同时控制的输点数

• 水平安装

• • 最高 40 °C 时，最大值

4

• • 最高 60℃ 时，最大值

4

• 垂直安装

• • 最高 40 °C 时，最大值

4

输入电压

• 额定值 (DC)

24 V

• 信号为“0”时

-3 ~ +5 V

• 信号为“1”时

15 ~ 30 V

输入电流

• 信号为“1”时的典型值

7 mA

输入延时（额定输入电压时）

• 对于计数器／工艺功能

• • 信号从“0”到“1”时的最大值

10 µs；典型值

• • 信号从"1"到"0"时的最大值

10 µs；典型值

电缆长度

• 屏蔽电缆长度，最长

1,000 m

数字量输出

数字量输出点数

8

• 其中，高速输出

8

功能

用于技术功能，如高速凸轮开关信号

短路保护

√

• 典型响应阀值

1.0 A

感性关断电压限制

48 V

控制一个数字量输入

-

输出的分断能力

• 灯负载时的最大值

5 W

负载电阻范围

• 下限

48 Ω

• 上限

4 kΩ

输出电压

• 信号为 "0"时的最大值

3 V; (2L+)

• 信号为“1”的最小值

额定电压 -2.5 V

输出电流

• 信号为“1”时的额定值

0.5 A

• 信号为“1”、0 ~ 60 °C 时信号允许范围最小值

5 mA

• 信号为“1”、0 ~ 60℃ 时允许范围最大值

0.6 A

• 信号为“0”时的最大残余电流

0.3 mA

2 点输出的并联切换

• 用于升级

-

• 用于负载的冗余控制

-

开关频率

• 阻性负载时的最大值

100 Hz

• 感性负载时，最大

0.2 Hz; IEC 947-5-1, DC-13

• 灯负载时的最大值

100 Hz

输出总电流（每组）

• 水平安装

• • 最高 40 °C 时，最大值

4 A

• • 最高 60℃ 时，最大值

3 A

• 所有其它安装位置

• • 最高 40 °C 时，最大值

4 A

集成高速凸轮

• 开关精度 (+/-)

70 µs

电缆长度

• 屏蔽电缆长度，最长

1,000 m

模拟量输入

模拟量输入点数

0

模拟量输出

模拟量输出点数

0

编码器

可连接的编码器

• 2 线制传感器

-

接口

RS 422 接口数量

0

其它接口数量

0

1. 接口

接口类型

内置 RS 485 接口

物理

RS 485

隔离

√

接口电源 (15 ~ 30 VDC)，最大值

200 mA

功能

• MPI

√

• DP 主站

√

• DP 从站

√

• 点到点连接

-

MPI

• 最大传输速率

12 Mbit/s

• 服务

• • 编程器/OP 通信

√

• • 路由

√

• • 全局数据通信

√

• • S7 基本通信

√

• • S7 通信

√

• • S7 通信，作为客户机

-；通过 CP 和可加载功能块

• • S7 通信，作为服务器

√

DP 主站

• 最大传输速率

12 Mbit/s

• 最大 DP 从站数

124

• 服务

• • 编程器/OP 通信

√

• • 路由

√

• • 全局数据通信

-

• • S7 基本通信

√；仅 I 块

• • S7 通信

√

• • S7 通信，作为客户机

-

• • S7 通信，作为服务器

√

• • 支持等距模式

√

• • 等时同步模式

√；OB 61 – 同步模式在 PROFIBUS DP 或 PROFINET IO 上都可使用

• • SYNC/FREEZE

√

• • 启用/禁用 DP 从站

√

• • 可以同时启用/禁用的 DP 从站数量，最大

8

• • 直接数据交换（从站和从站通信）

√；作为用户

• • DPV1

√

• 地址区

• • 输入，最大

2 千字节

• • 输出，最大

2 千字节

• 每个 DP 从站的用户数据

• • 输入，最大

244 字节

• • 输出，最大

244 字节

DP 从站

• 最大传输速率

12 Mbit/s

• 自动搜索波特率

√；仅带无源接口

• 地址区，最大

32

• 每个地址区的用户数据，最大

32 字节

• 服务

• • 编程器/OP 通信

√

• • 路由

√；仅带有源接口

• • 全局数据通信

-

• • S7 基本通信

-

• • S7 通信

√

• • S7 通信，作为客户机

-

• • S7 通信，作为服务器

√；接口仅配置在一侧

• • 直接数据交换（从站和从站通信）

√

• • DPV1

-

• 传送存储器

• • 输入

244 字节

• • 输出

244 字节

2. 接口

接口类型

内置 RS 485 接口

物理

RS 485

隔离

√

接口电源 (15 ~ 30 VDC)，最大值

200 mA

功能

• MPI

-

• DP 主站

√；DP(DRIVE)-主站

• DP 从站

-

• 点到点连接

-

DP 主站

• 最大传输速率

12 Mbit/s

• 最大 DP 从站数

64

• 服务

• • 编程器/OP 通信

-

• • 路由

-

• • 全局数据通信

-

• • S7 基本通信

-

• • S7 通信

-

• • 支持等距模式

√

• • 等时同步模式

√

• • SYNC/FREEZE

-

• • 启用/禁用 DP 从站

√

• • DPV1

-

• 地址区

• • 输入，最大

1 024 字节

• • 输出，最大

1 024 字节

• 每个 DP 从站的用户数据

• • 输入，最大

244 字节

• • 输出，最大

244 字节

DP 从站

• GSD 文件

http://support.automation.siemens.com 的“产品支持”区域

• 最大传输速率

12 Mbit/s

3. 接口

接口类型

PROFINET

物理

以太网 RJ45

隔离

√

集成交换机

√

端口数

2

自动检测传输速率

√；10/100 Mbit/s

自动协商

√

自动交叉

√

运行时更改 IP 地址，支持

√

介质冗余

• 支持

√

• 断线时的切换时间，典型值

200 ms; PROFINET MRP

• 环型网上站点的数量，最大值

50

功能

• MPI

-

• DP 主站

-

• DP 从站

-

• PROFINET IO 控制器

√；也同时具有 IO 设备功能

• PROFINET IO 设备

√；也同时具有 IO 控制器功能

• 开放式 IE 通信

√；通过 TCP/IP、ISO on TCP 和 UDP

• Web 服务器

√

• • HTTP 用户数量

5

PROFINET IO 控制器

• 最大传输速率

100 Mbit/s

• 可连接 IO 设备的数量，最大值

128

• 最大可连接 IO 设备数（RT）

128

• • 串联，最大值

128

• 带 IRT 和“高能”选件的 I/O 设备的数量，最大

64

• • 串联，最大值

64

• 共享设备，支持

√

• 支持优先启动

√

• • IO 设备的数量，最大

32

• IO 设备的激活/取消激活

√

• • 可以同时激活/取消激活的 IO 设备数量，最大

8

• 操作过程中更改 IO 设备（伙伴端口），支持

√

• • 每个工具可操作 IO 设备的最大数量

8

• 设备更换无需交换介质

√

• 发送循环

250 µs，500 µs，1 ms，2 ms，4 ms

• 刷新时间

250 µs - 512 ms（取决于操作模式，更多详情请参见手册“S7-300 CPU 31xC 和 CPU 31x，技术数据”）

• 服务

• • 编程器/OP 通信

√

• • 路由

√

• • S7 通信

√；带可加载函数块，最大可组态接口数：14，最大实例数： 32

• • 等时同步模式

√；OB 61 – 同步模式在 PROFIBUS DP 或 PROFINET IO 上都可使用

• • 开放式 IE 通信

√；通过 TCP/IP、ISO on TCP 和 UDP

• 地址区

• • 输入，最大

2 千字节

• • 输出，最大

2 千字节

• • 一致性用户数据，最大

1 024 字节

PROFINET IO 设备

• 服务

• • 编程器/OP 通信

√

• • 路由

√

• • S7 通信

√；带可加载函数块，最大可组态接口数：14，最大实例数： 32

• • 等时同步模式

-

• • 开放式 IE 通信

√；通过 TCP/IP、ISO on TCP 和 UDP

• • IRT

√

• • PROFIenergy，支持

√；SFB 73 / 74 设计用于针对智能设备的可加载 PROFIenergy 标准 FB

• • 共享设备

√

• • 带共享设备的 IO 控制器数量，最大值

2

• 传送存储器

• • 输入，最大

1,440 个字节；每个带共享设备的 IO 控制器

• • 输出，最大

1,440 个字节；每个带共享设备的 IO 控制器

• 子模块

• • 最大数量

64

• • 每个子模块的用户数据，最大

1 024 字节

开放式 IE 通信

• 开放式 IE 通信，支持

√

• 连接数量，最大

8

• 系统端所用的本地端口号

0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

• Keep-Alive 功能，支持

√

等时同步模式

等时同步模式（应用程序最多同步到终端）

√；通过 PROFIBUS DP 或 PROFINET 接口

通信功能

编程器/OP 通信

√

数据记录路由

√

全局数据通信

• 支持

√

• GD 环最大数量

8

• GD 包最大数量

8

• GD 包数量，发送器，最大

8

• GD 包数量，接收器，最大

8

• GD包的大小，最大

22 字节

• GD 包大小（其中一致性的），最大

22 字节

S7 基本通信

• 支持

√

• 每个作业的用户数据，最大

76 字节

• 每个作业的用户数据（其中一致性数据），最大

76 个字节；76 个字节（带 X_SEND 或 X_RCV）；64 个字节（带 X_PUT 或 X_GET，作为服务器）

S7 通信

• 支持

√

• 作为服务器

√

• 作为客户端

√；通过集成的 PROFINET 接口和可加载的功能块或通过 CP 和可加载的功能块

• 每个作业的用户数据，最大

参见 STEP 7 在线帮助（SFB/FB 的共享参数以及 S7 通信的 SFC/FC 的共享参数）

S5 兼容通讯

• 支持

√；通过 CP 和可加载 FC

开放式 IE 通信

• TCP/IP

√；通过内置的 PROFINET 接口以及可加载的功能块

• • 连接数量，最大

8

• • 连接类型 01H 的数据长度，最大值

1 460 字节

• • 连接类型 11H 的数据长度，最大值

32 768 字节

• • 每个端口多个无源连接，支持

√

• ISO-on-TCP (RFC1006)

√；通过内置的 PROFINET 接口以及可加载的功能块

• • 连接数量，最大

8

• • 最大数据长度

32 768 字节

• UDP

√；通过内置的 PROFINET 接口以及可加载的功能块

• • 连接数量，最大

8

• • 最大数据长度

1 472 字节

Web 服务器

• 支持

√

• HTTP 用户数量

5

• 用户定义网站

√

接口数量

• 全部

16

• 可用于编程器通信

15

• • 预留用于编程器通信

1

• • 可针对编程设备通讯进行调节，最小值

1

• • 可为 PG 通讯调节，最大

15

• 可用于 OP 通信

15

• • 预留用于 OP 通信

1

• • 可针对 OP 通信进行调节，最小值

1

• • 可针对 OP 通信进行调节，最大值

15

• 可用于 S7 基本通信

14

• • 预留用于 S7 基本通信

0

• • 可针对 S7 基本通信进行调节，最小值

0

• • 可针对 S7 基本通信进行调节，最大值

14

• 可用于S7通讯

14

• • 为 S7 通讯预留

0

• • 可针对 S7 通信进行调节，最小值

0

• • 可调，用于S7 通讯，最大

14

• 最大总实例数

32

• 可用于路由

X1 作为 MPI：最多 10 个；X1 作为 DP 主站：最大 24；X1 作为 DP 从站（有源）：最大 14；X2 作为 PROFINET:最多 24 个

S7 报文功能

报文功能可以登录站的数量，最多

16；取决于为编程器/OP 和 S7 基本通信所设置的接口

过程诊断报文

√

可同时激活的 Alarm-S 块，最多

300

调试功能

状态块

√；最多 2 个，同时

单步运行

√

断点数量

4；不连续

状态/控制

• 状态/控制变量

√

• 变量

输入、输出、位存储器、DB、定时器、计数器

• 变量的数量，最多

30

• 其中状态变量，最多

30

• 其中控制变量，最多

14

强制

• 强制

√

• 强制，变量

输入，输出

• 变量的数量，最多

10

诊断缓冲区

• 提供

√

• 输入数量，最大

500

• • 可调节

-

• • 防电源故障

100；只保留最后 100 项

• 运行期间可读条目的数量，最大值

499

• • 可调节

√; 10 - 499

• • 预置

10

维护数据

• 可以读出

√

中断/诊断/状态信息

报警

• 报警

-

诊断消息

• 诊断功能

-

诊断指示灯

• 数字量输出状态指示灯（绿色）

√

• 数字量输入状态指示灯（绿色）

√

电隔离

电隔离数字量输入

• 通道和背板总线之间

√

电隔离数字量输出

• 通道和背板总线之间

√

允许的电势差

不同电路之间

75 V DC / 60 V AC

隔离

绝缘测试

500 V DC

环境条件

工作温度

• 最小值

0 °C

• 最大值

60 °C

组态

组态软件

• STEP 7

√

编程

• 指令集

见“指令表”

• 嵌套深度

8

• 系统函数 (SFC)

见“指令表”

• 系统功能块(SFB)

见“指令表”

• 编程语言

• • LAD

√

• • FBD

√

• • STL

√

• • SCL

√

• • CFC

√

• • GRAPH

√

• • HiGraph®

√

专有技术保护

• 用户程序保护/密码保护

√

• 块加密

√；带有 S7 块加密功能

外形尺寸

宽度

120 mm

高度

125 mm

深度

130 mm

重量

重量，约

640 g
