订货号
|
6ES7332-5HB01-0AB0
|
6ES7332-5HD01-0AB0
|
6ES7332-5HF00-0AB0
|
6ES7332-7ND02-0AB0
|
|
|
SIMATIC S7-300，模拟量输出
|
SIMATIC S7-300，模拟量输出
|
SIMATIC S7-300，模拟量输出
|

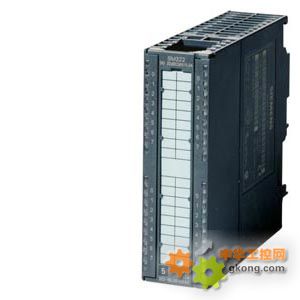

SIMATIC S7，SM 332 模拟量输出模块
|
|
电源电压
|
|
|
|
|
|
负载电压 L+
|
|
|
|
|
|
|
24 V
|
24 V
|
24 V
|
24 V
|
|
输入电流
|
|
|
|
|
|
从负载电压 L+（空载），最大值
|
135 mA
|
240 mA
|
340 mA
|
290 mA
|
|
从背板总线 5 VDC，最大值
|
60 mA
|
60 mA
|
100 mA
|
120 mA
|
|
功耗
|
|
|
|
|
|
功耗，典型值
|
3 W
|
3 W
|
6 W
|
3 W
|
|
模拟量输出
|
|
|
|
|
|
模拟量输出点数
|
2
|
4
|
8
|
4；同步模式
|
|
电压输出，具有短路保护功能
|
√
|
√
|
√
|
√
|
|
电压输出，短路电流，最大
|
25 mA
|
25 mA
|
25 mA
|
40 mA
|
|
电流输出，空载电压，最大值
|
18 V
|
18 V
|
18 V
|
18 V
|
|
电压输出范围
|
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
|
√
|
√
|
√
|
√
|
|
|
√
|
√
|
√
|
√
|
|
电流输出范围
|
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
|
√
|
√
|
√
|
√
|
|
|
√
|
√
|
√
|
√
|
|
负载阻抗（在额定输出范围内）
|
|
|
|
|
|
|
1 kΩ
|
1 kΩ
|
1 kΩ
|
1 kΩ
|
|
|
1 µF
|
1 µF
|
1 µF
|
1 µF
|
|
|
500 Ω
|
500 Ω
|
500 Ω
|
500 Ω
|
|
|
10 mH
|
10 mH
|
10 mH
|
1 mH
|
|
电缆长度
|
|
|
|
|
|
|
200 m
|
200 m
|
200 m
|
200 m
|
|
模拟值生成
|
|
|
|
|
|
积分和转换时间/精度（每通道）
|
|
|
|
|
|
|
12 位；±10 V，±20 mA，4 - 20 mA，1 - 5 V：11 位 + 符号位；0 V - 10 V，0 mA - 20 mA：12 位
|
12 位；±10 V，±20 mA，4 - 20 mA，1 - 5 V：11 位 + 符号位；0 V - 10 V，0 mA - 20 mA：12 位
|
12 位；±10 V，±20 mA，4 - 20 mA，1 - 5 V：11 位 + 符号位；0 V - 10 V，0 mA - 20 mA：12 位
|
16 位
|
|
|
0.8 ms
|
0.8 ms
|
0.8 ms
|
200 µs；等时同步模式下为 640 µs
|
|
稳定时间
|
|
|
|
|
|
|
0.2 ms
|
0.2 ms
|
0.2 ms
|
0.2 ms
|
|
|
3.3 ms
|
3.3 ms
|
3.3 ms
|
3.3 ms
|
|
|
0.5 ms; 0.5 ms (1 mH); 3.3 ms (10 mH)
|
0.5 ms; 0.5 ms (1 mH); 3.3 ms (10 mH)
|
0.5 ms; 0.5 ms (1 mH); 3.3 ms (10 mH)
|
0.5 ms
|
|
误差/精度
|
|
|
|
|
|
整个温度范围内的工作误差极限
|
|
|
|
|
|
|
0.5 %
|
0.5 %
|
0.5 %
|
0.12 %
|
|
|
0.6 %
|
0.6 %
|
0.6 %
|
0.18 %
|
|
基本误差极限（运行在 25°C 时）
|
|
|
|
|
|
|
0.4 %
|
0.4 %
|
0.4 %
|
0.02 %
|
|
|
0.5 %
|
0.5 %
|
0.5 %
|
0.02 %
|
|
中断/诊断/状态信息
|
|
|
|
|
|
可连接替换值
|
√；可参数设置
|
√；可参数设置
|
√；可参数设置
|
√；可参数设置
|
|
报警
|
|
|
|
|
|
|
√；可参数设置
|
√；可参数设置
|
√；可参数设置
|
√；可参数设置
|
|
诊断消息
|
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
浮地
|
|
|
|
|
|
浮地模拟量输出
|
|
|
|
|
|
|
√
|
√
|
√
|
√
|
|
隔离
|
|
|
|
|
|
绝缘测试方式
|
500 VDC
|
500 VDC
|
500 VDC
|
1500 VDC
|
|
连接方式
|
|
|
|
|
|
所需前连接器
|
20 针
|
20 针
|
40 针
|
20 针
|
|
外形尺寸
|
|
|
|
|
|
宽
|
40 mm
|
40 mm
|
40 mm
|
40 mm
|
|
高
|
125 mm
|
125 mm
|
125 mm
|
125 mm
|
|
深
|
117 mm
|
117 mm
|
117 mm
|
117 mm
|
|
重量
|
|
|
|
|
|
重量，约
|
220 g
|
220 g
|
272 g
|
220 g
|
