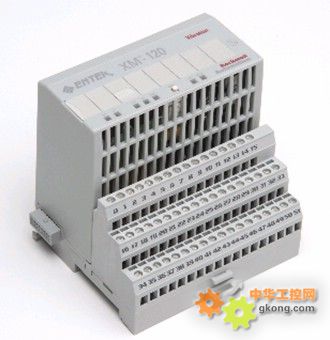

XM120/121/120E/121A/122Gse/123动态振动监测模块

产品描述
XM-120振动模块是一个双通道通用型监测仪。它是Rockwell Automation的ENTEK XM™系列产品之一，是世界上第一部配置在开放型标准工业总线上的分布网络模块式监测保护系统。XM-120振动模块用来监控旋转设备中的转轴、机体以及座的振动。本模块可以接收从标准涡流传感器以及集成电子压电加速器（IEPE）产生的信号。XM-120振动模块同样也可以接受从各种测量设备比如速度传感器或压力传感器发出的电压信号。除了接收振动信号，XM-120振动模块还可以接收转速计信号测量转速并进行阶次分析。

产品参数
XM-120振动模块采用24位、96Ksa/s(每秒采样96,000次) 模/数(A/D)转换器， 该模块提供多种数字和模拟连接方案，可以向用户组织内部的操作人员以及工程师们发送数据。相关技术包括:
数字方案:
 .直接将工业标准DeviceNet网接到可编程序控制器(PLC)和设备分布控制系统(DCS)上。
 . 除了将标准以太网接到XM-500以太网Bridgeway以外,还可以扩展到公司的整个PC工作站上。
模拟方案：
 .每个通道输出的4-20mA工业标准电流值,可以对应于任何测量参数。
 .每个通道将缓冲输出和转速信号输出到便携式数据采集器或其他在线系统上。
XM-120振动模块还带有一个设备自带继电器（可扩展到5个）和一个集成转速计,构成一个完整的监控系统。它可以独立运作,也可以配置在标准网络或专用DeviceNet网络上向其他XM模块、PLC、DCS以及状态监测系统提供实时数据和状态信息。
本模块完全满足API 670标准(应用程序接口)的要求,实际上在很多方面已经超过了那些要求。
- 通讯：DeviceNet
- 输入：双通道输入，阻抗>100k欧姆
- 输出：4-20mA
- 信号处理：频率范围1Hz-20kHz，分辨率为模/数转换24位
- 测量参数：有效值、峰值、峰峰值
- 分析阶次：幅值：1X、2X、3X；相位：1X、2X
- 数据缓冲器：趋势缓冲器、转速缓冲器
- 报警：16个报警和危险组合，可对任何测量参数报警
- 继电器：内置继电器
- 电流损耗：最大值300mA
- 工作环境：-20℃~+65℃
- 相对湿度：95%不凝结

同类型其他产品
XM-121低频振动监测模块,基本功能和XM-120完全相同，差别是可以测量低转速设备的振动，最低可以测量12CPM(0.2Hz)转速的低速设备。
XM-120E偏心测量模块,使用和XM-120完全相同的硬件，仅需更改模块的固件即可实现XM-120E测量偏心的功能。主要应用于连续测量转子的轴弯曲程度。
XM-121A绝对轴振模块，对XM-121低频振动监测模块进行固件更新即为XM-121A绝对轴振模块，可测量转轴相对于自由空间的振动。
XM-122gSE振动监测模块和XM-120的功能非常类似，主要是增加了ENTEK专利的gSE尖峰能量谱测试功能，专门针对滚动轴承的故障早期发现和监测。
XM-123燃气轮机监测模块,是一种双通道特殊用途监测模块，专门用于监测燃气轮机。可在每个通道组态为跟踪滤波器或带通滤波器测量方式,也可连续测量通频幅值.

1440-VST02-01RA XM-120 2通道标准振动监测模块
1440-VLF02-01RA XM-121 2通道低频振动监测模块
1440-VSE02-01RA XM-122 2通道gSE振动监测模块
1440-VAD02-01RA XM-123 2通道燃气轮机模块
1440-VDRS06-00RH XM-160 6通道通频振动监测模块
1440-VDRS06-06RH XM-161 6通道通频振动监测模块/4-20MA输出
1440-VDRP06-00RH XM-162 6通道通频振动监测模块/24V电涡流传感器供电
1440-SPD02-01RB XM-220 2通道转速监测模块
1440-TPS02-01RB XM-320 2通道位置监测模块
1440-TPR06-00RE XM-360 6通道过程量监测模块
1440-TUN06-00RE XM-361 6通道通用温度监测模块
1440-TTC06-00RE XM-362 6通道隔离式温度监测模块
1440-RMA00-04RC XM-440 4节点输出主继电器模块
1440-REX00-04RD XM-441 4节点输出扩展继电器模块
1440-REX03-04RG XM-442 4节点输出EDOS表决继电器模块
1440-PK02-05M0 XM-720 2通道机器监测器/内置XM-120 标准振动监测模块
1440-PK02-05M1 XM-721 2通道机器监测器/内置XM-121低频振动监测模块
1440-PK02-05M2 XM-722 2通道机器监测器/内置XM-122 gSE振动监测模块
1440-DYN02-01RJ XM-DYN 2通道动态监测模块
1440-ACNR CONTROLNET适配器，用于XM-DYN
1440-TB-A A型底座，用于XM-12x
1440-TB-B B型底座，用于XM-320或XM-220
1440-TB-C C型底座，用于XM-440
1440-TB-D D型底座，用于XM-441
1440-TB-E E型底座，用于XM-360、XM-361或XM-362
1440-TB-G G型底座，用于XM-442
1440-TB-H H型底座，用于XM-160、XM-161或XM-162
1440-TBS-J J型底座，用于XM-DYN
1440-CD01 XM CD 组态及操作手册
1440-SCDB9FXM2 XM 串口组态电缆1440-VST02-01RA XM-120 2通道标准振动监测模块
1440-VLF02-01RA XM-121 2通道低频振动监测模块
1440-VSE02-01RA XM-122 2通道gSE振动监测模块
1440-VAD02-01RA XM-123 2通道燃气轮机模块
1440-VDRS06-00RH XM-160 6通道通频振动监测模块
1440-VDRS06-06RH XM-161 6通道通频振动监测模块/4-20MA输出
1440-VDRP06-00RH XM-162 6通道通频振动监测模块/24V电涡流传感器供电
1440-SPD02-01RB XM-220 2通道转速监测模块
1440-TPS02-01RB XM-320 2通道位置监测模块
1440-TPR06-00RE XM-360 6通道过程量监测模块
1440-TUN06-00RE XM-361 6通道通用温度监测模块
1440-TTC06-00RE XM-362 6通道隔离式温度监测模块
1440-RMA00-04RC XM-440 4节点输出主继电器模块
1440-REX00-04RD XM-441 4节点输出扩展继电器模块
1440-REX03-04RG XM-442 4节点输出EDOS表决继电器模块
1440-PK02-05M0 XM-720 2通道机器监测器/内置XM-120 标准振动监测模块
1440-PK02-05M1 XM-721 2通道机器监测器/内置XM-121低频振动监测模块
1440-PK02-05M2 XM-722 2通道机器监测器/内置XM-122 gSE振动监测模块
1440-DYN02-01RJ XM-DYN 2通道动态监测模块
1440-ACNR CONTROLNET适配器，用于XM-DYN
1440-TB-A A型底座，用于XM-12x
1440-TB-B B型底座，用于XM-320或XM-220
1440-TB-C C型底座，用于XM-440
1440-TB-D D型底座，用于XM-441
1440-TB-E E型底座，用于XM-360、XM-361或XM-362
1440-TB-G G型底座，用于XM-442
1440-TB-H H型底座，用于XM-160、XM-161或XM-162
1440-TBS-J J型底座，用于XM-DYN
1440-CD01 XM CD 组态及操作手册
1440-SCDB9FXM2 XM 串口组态电缆
