一、 低压柜测温（电缆测温）技术概述
采用单总线有线的测温方式，在每面柜子的母排上安装温度传感器，每面柜子的6个母排需要监测每个柜子作为一个监控单元，放置一个接线盒，把6个温度测点汇集到接线盒上，最后通过一条总线把每个柜子的接线盒连接起来，接入温度监测器上，温度监测器循环显示温度数据，并具有485通讯上传功能，把数据上传到监控室的电脑上，在监控电脑上安装温度监测软件实现数据集中采集、报警温度设定、历史曲线查询等功能。
二、 低压柜测温（电缆测温）系统结构：

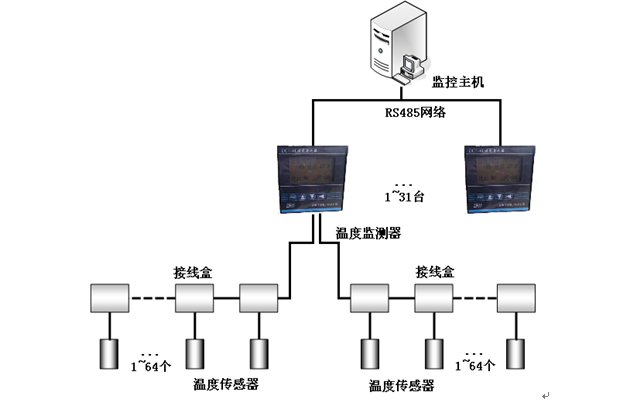

图2-1温度在线监测系统结构图
三、 低压柜测温（电缆测温）温度传感器（DTS-4）
温度传感器接入一条总线连接到温度监测器，温度监测器可以分两个方向布置总线，每条总线长度可达600米，可接入64个点；每个温度传感器在出厂时都具有唯一的编号（1~128），因此在一条温度采集总线上可以同时挂接128个温度传感器，而不会出现混乱现象。

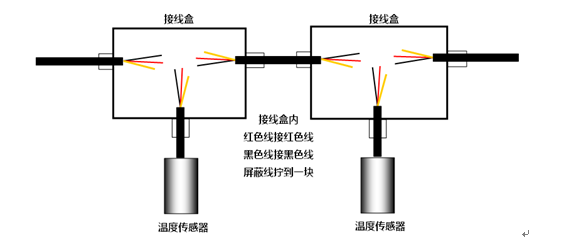

图3-1接线盒内接线方式图
线缆采用屏蔽两芯双绞线，剥出电缆线芯，保留屏蔽层，三根红色、三根黑色和屏蔽层分别拧到一块，用PVC胶带包扎好放到防水接线盒内；
注意：不要带电安装或更换传感器，三根线之间不要短接，否则会损坏温度传感器；

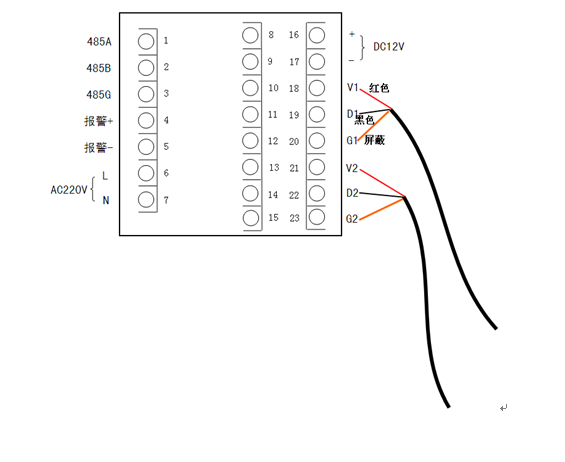

图3-2电缆温度监测器端传感器接线图
在接传感器之前，温度监测器一定要停电关闭，在压接过程中，三根线之间短路会造成传感器损坏；
性能指标
※传感器测温范围：-55℃~+127℃
※传感器测温误差：＜0.5℃（全量程范围）
※传感器测温分辨率：±0.1℃
※传感器耐压值：温度传感器可经受ESD±10000V高压
※传感器电缆最大长度≤1000米（国内首创）
※每条总线可连接64个数字温度传感器（国内首创）

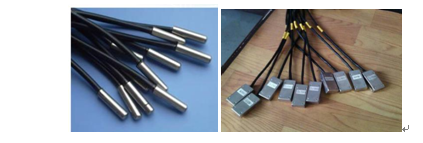

柱形温度传感器 方形温度传感器
四、 低压柜测温（电缆测温）温度监测器(DCT-4):
通过有线方式采集带绝缘护层的电缆接头温度，LED循环显示采集的温度数值，并可采集多路开关量信息（离子烟感探测器、明火探测器、红外/微波探测器、浸水传感器），可实现离子烟感探测、明火探测、红外/微波探测、浸水探测、小动物和非法人员的进入等。监测器有两种安装方式（屏柜嵌入式和挂装式）

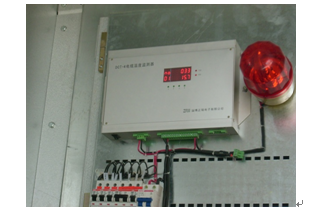

挂装式温度监测器实物图
低压柜测温（电缆测温）温度监测器的性能指标：
报警输出： 有2路报警输出（2个无源接点：250V AC/0.6A或24V DC/5A）
通讯方式： 通过485总线或光纤通讯可把采集的温度数值上传至监控计算机
工作电压： 交流220VAC(无需电源适配器)。
工作温度： -40℃～+85℃。
精度： ±0.5℃，分辨率：0.1℃
可带传感器数量：每台温度监测器可带128个数字温度传感器（国内首创）
外观尺寸： 305*205*50mm
耐压： 监测器通讯总线采用安全隔离措施，使信号都经过高压隔离，经受的电压冲击典型值为1500VRMS/MIN或2000VRMS/S
显示路数： 循环显示各测点的温度数值，可带两条测温电缆，共计128个测温点
开关量接入：有四路开关量输入，可分别接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测等）
五、 低压柜测温（电缆测温）通讯网络：
采用RS485网络实现数据通讯，接入到监控计算机，通讯线缆采用屏蔽双绞线实现当地传输，有效的屏蔽了强烈的电磁干扰。
六、 低压柜测温（电缆测温）监控主机:研华（或研祥）工控机610。
七、 ZRMSCAD低压柜测温（电缆测温）集中监控软件：
具有以下功能：
采集实时温度；
并进行监测和分析的功能；
超温分析，历史温度曲线分析温度场分析；
设置监测器的站点编号及报警温度等等；
曲线画面打印；
权限管理。

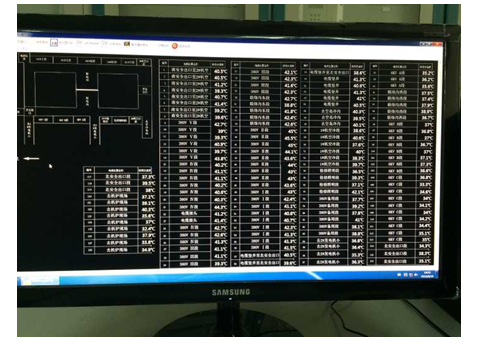

下图为低压柜测温（电缆测温）系统应用软件主界面（可根据用户要求定制）：

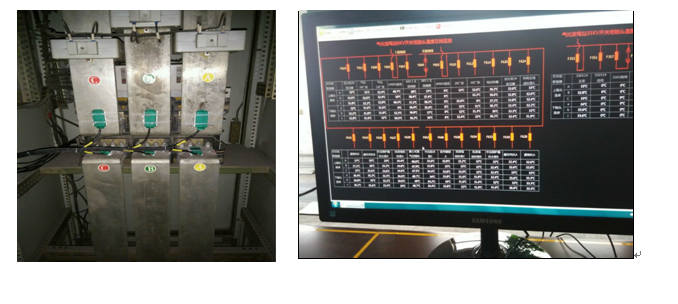

八、 低压柜测温（电缆测温）安装实例图
技术服务
山东正瑞电子有限公司具有专业研发团队和技术支持队伍，全程为您提供最佳的支持和全心全意的服务，包括在安装现场的技术难题、软件操作以及仪器维护等等，并会针对本系统的理论、操作、运行和维护提供仔细认真的培训。培训课程可在用户所在地进行，这对客户来说更加经济方便，而且卓有成效。
