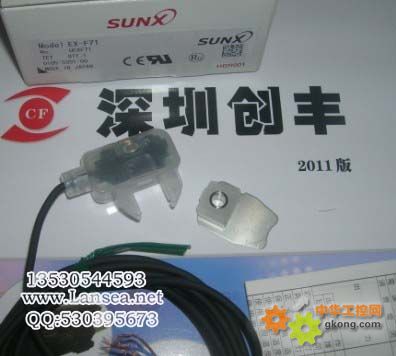

EX-F1,EX-F71放大器内置型传感器无需安装一个单独放大器，可以节省空间。

低价格

EX-F1节约成本。

易于安装和调节	工作状态指示灯便于检查
使用扎带系于管道上， 安装方便容易，即使安装脱扣杆后， 传感器位置也可以随意变动，无需剪断扎带。	可以从任何角度，随时检查工作情况。

工作模式开关

通过开关可选择入光时ON或遮光时ON，即使管道里没有液体，但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测十分有用。

用途

检测容器内液位

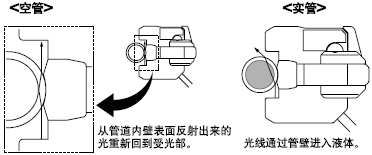

检测原理 当管道是空的时，由于管壁和空气的折射率相差很大，光就经管内壁反射回到受光部。 当管道中有液体时，由于管道和液体的折射率相差不大，光就通过管壁射入液体，不会反射到受光部。

订购指南

种类		形状	检测物体	适用管径	型号
放大器内置 管道安装式			液体(注1)	外径φ 6～φ 13mm PFA(氟化树脂)或与其相似 的透明管，壁厚1mm (注2)	EX-F1
	5m电缆 长度型				EX-F1-C5

注：
1) 浑浊或高粘度的液体不能被稳定检测。
2) 不适用于其他规格的管道。

规格

种 类		放大器内置·管道安装式
型号		EX-F1
检测物体		液体(注1)
适用管径		外径φ 6～φ 13mm透明管 [PFA(氟化树脂)或与其相似的透明管，壁厚1mm](注2)
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		30mA以下
输出		NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)
输出工作		在入光时ON(无液体时ON)或遮光时ON(有液体时ON)之间转换
短路保护		装备
反应时间		2ms以下
工作状态指示灯		红色LED(输出ON时亮起)
环 境 性 能	周围温度(注3)	－10～＋55°C(注意不可结露，结冰)，存储：－20～＋70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽光：受光面照明度3,000x以下
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时
	耐冲击	加速度：100m/s2(约10G)，X，Y和Z各方向5次
投光二极体		红色LED(调制式)
材质		外壳：聚碳酸酯，扎带：尼龙，防滑管：硅
电缆		0.1mm2 3芯橡皮电缆，长1m
电缆延长		0.3mm2以上的电缆全长可延长至50m
重量		约15g
附件		扎带：2个，防滑管：2个

注：
1) 浑浊或高粘度的液体不能被稳定检测。
2) 不适用于其他规格的管道。
3) 必须在额定周围温度范围内检测。

I/O电路图和线路图

EX-F7□/EX-F6□ NPN输出型

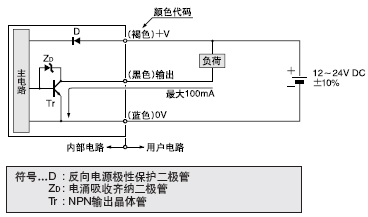

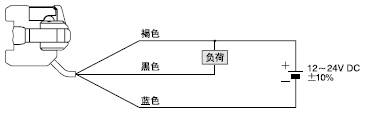

I/O电路图	线路图

使用指南

安装

· 用扎带和防滑管将传感器安装在管道上。如下图所示，安装前请确认脱扣杆复位。(位置如图所示)
将两个扎带系紧，如图所示将多余部分除去。

· 如使用其他扎带，下图所示尺寸A应在2.5mm以下。

位置调节
· 如用扎带安装在管道上后，传感器位置可以很容易地调节。
调节

① 打开脱扣杆(沿箭头方向)。

② 将可动中央托架朝前按下，使扎带松开，调整位置。

③ 将脱扣杆固定在初始位置。

注： 杆装置只能用于调节位置，而不能紧固扎带。如果在杆打开的情况下紧固扎带，然后再锁上杆，可能会损坏传感器。

选择输出工作

· 根据用途可通过工作模式开关选择入光时ON(无液体时ON)或遮光时ON(有液体时ON)。

· 如下表所示，根据工作模式开关设定的变化，工作状态指示灯和输出工作也相应变化。

模式	检测状态	工作状态指示灯	输出工作
入光时ON (无液体时ON)	有液体	●	OFF
	无液体	○	ON
遮光时ON (有液体时ON)	有液体	○	ON
	无液体	●	OFF
○ ：亮起 ● ：熄灭

其他

· 电源接通后的短时间(50ms)内，请勿使用。
· 请勿将此传感器与不透明管一起使用。
· 浑浊或高粘度液体不能稳定检测。
· 请将传感器固定在管道上，否则操作可能出错。
· 请注意管道检测表面或管道内壁不能有结露，管道内壁也不得附着气泡，否则会影响操作。
· 如有水滴穿过检测点滴下或附着在管壁上的气泡正好在检测点上，操作会出错。请确认液体内无气泡上升并且管壁内外表面都无凝露或水滴。
· EX-F1不防水，不耐化学品。应避免安装在会与水或化学品直接接触的地方。

传感器

种类	通用型		耐化学品型
	SUS安装支架型	PVC安装支架型	PFA安装支架型	PVC安装支架型
NPN输出	EX-F71	EX-F72	EX-F61	EX-F62
PNP输出	EX-F71-PN	EX-F72-PN	EX-F61-PN	EX-F62-PN
检测物体	水、氟氯烃TM(注1)(注2)		药剂，如硫酸、盐酸、磷酸和氨水等(注1)(注3)(注5)
电源电压	12～24V DC±10%　脉动P-P10%以下
消耗电流	10mA以下(PNP输出型：15mA以下)		15mA以下
输出	NP N开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1.0V以下(流入电流为50mA时) 0.4V以下(流入电流为16mA时) PN P开路集电极晶体管 ·最大源电流：50mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1.0V以下(源电流为50mA时) 0.4V以下(源电流为16mA时)
输出工作	正常状态ON，当检测到渗漏或传感器安装不正确时OFF
短路保护	装 备
反应时间	50ms以下
错误指示灯	红色LED(当检测到渗漏或传感器安装不正确时亮起)
正常指示灯	绿色LED(传感器安装正确时亮起)
保护构造	IP67(IEC)
周围温度	－10～＋60°C(注意不可结露，结冰)存储：－20～＋70°C(注4)
周围湿度	35～85%RH, 存储：35～85%RH
周围照明度	太阳光：受光面照明度1,000x
投光二极体	红外线LED(非调制式)
材质	外壳：聚丙烯		外壳：PFA
电缆	0.1mm2 3芯PVC橡皮电缆，长2m		0.1mm2 3芯PFA橡皮电缆，长3m
电缆延长	0.3mm2以上的电缆全长可延长至50m
重量	约25g		约60g
附件	MS-EX-F7-1 (SUS安装支架) (注6)：1个	MS-EX-F7-2，MS-EX-F7-3 (PVC安装支架)(注6)：两 点固定和粘合固定各1个	MS-EX-F6-1 (PFA安装支架)：1个	MS-EX-F6-2 (PVC安装支架)：1个
