EtherCAT技术原理及特点介绍
EtherCAT技术突破了其他以太网解决方案的系统限制：通过该项技术，无需接收以太网数据包，将其解码，之后再将过程数据复制到各个设备。EtherCAT从站设备在报文经过其节点时读取相应的编址数据，同样，输入数据也是在报文经过时插入至报文中（参见图1）。整个过程中，报文只有几纳秒的时间延迟。

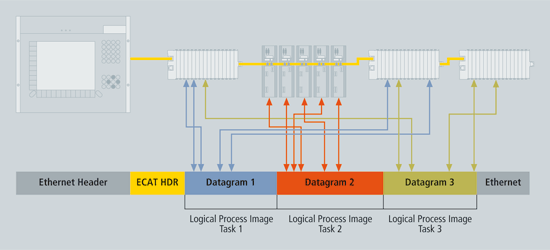

图 1: 过程数据插入至报文中
由于发送和接收的以太网帧压缩了大量的设备数据，所以有效数据率可达90%以上。100 Mb/s TX的全双工特性完全得以利用，因此，有效数据率可 大于100 Mb/s（即大于2 x 100 Mb/s的90%）（参见图2）。
图 2: 带宽利用率的比较
符合IEEE 802.3标准的以太网协议无需附加任何总线即可访问各个设备。耦合设备中的物理层可以将双绞线或光纤转换为LVDS（一种可供选择的以太网物理层标准[4，5]），以满足电子端子块等模块化设备的需求。这样，就可以非常经济地对模块化设备进行扩展了。之后，便可以如普通以太网一样，随时进行从底板物理层LVDS到100 Mb/s TX物理层的转换。
EtherCAT 技术特征协议
EtherCAT是用于过程数据的优化协议，凭借特殊的以太网类型，它可以在以太网帧内直接传送。EtherCAT帧可包括几个EtherCAT报文，每个报文都服务于一块逻辑过程映像区的特定内存区域，该区域最大可达4GB字节。数据顺序不依赖于网络中以太网端子的物理顺序，可任意编址。从站之间的广播、多播和通讯均得以实现。当需要实现最佳性能，且要求EtherCAT组件和控制器在同一子网操作时，则直接以太网帧传输就将派上用场。
然而，EtherCAT不仅限于单个子网的应用。EtherCAT UDP将EtherCAT协议封装为UDP/IP数据报文（参见图3），这就意味着，任何以太网协议堆栈的控制均可编址到EtherCAT系统之中，甚至通讯还可以通过路由器跨接到其它子网中。显然，在这种变体结构中，系统性能取决于控制的实时特性和以太网协议的实现方式。因为UDP数据报文仅在第一个站才完成解包，所以EtherCAT网络自身的响应时间基本不受影响。

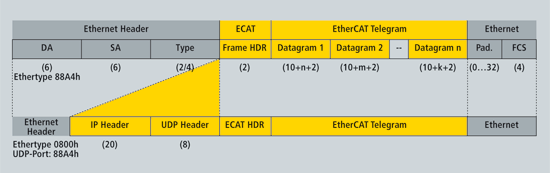

图 3: EtherCAT：符合IEEE 802.3 [3]的标准帧
另外，根据主/从数据交换原理，EtherCAT也非常适合控制器之间（主/从）的通讯。自由编址的网络变量可用于过程数据以及参数、诊断、编程和各种远程控制服务，满足广泛的应用需求。主站/从站与主站/主站之间的数据通讯接口也相同。
从站到从站的通讯则有两种机制以供选择。一种机制是，上游设备和下游设备可以在同一周期内实现通讯，速度非常快。由于这种方法与拓扑结构相关，因此适用于由设备架构设计所决定的从站到从站的通讯，如打印或包装应用等。而对于自由配置的从站到从站的通讯，则可以采用第二种机制—数据通过主站进行中继。这种机制需要两个周期才能完成，但由于EtherCAT的性能非常卓越，因此该过程耗时仍然快于采用其他方法所耗费的时间。
按照文献[3]所述，EtherCAT仅使用标准的以太网帧，无任何压缩。因此，EtherCAT 以太网帧可以通过任何以太网MAC发送，并可以使用标准工具（如：监视器）。
2 拓扑
EtherCAT几乎支持任何拓扑类型，包括线型、树型、星型等（参见图4）。通过现场总线而得名的总线结构或线型结构也可用于以太网，并且不受限于级联交换机或集线器的数量。
图 4: 灵活的拓扑结构：线型、树型或星型拓扑
最有效的系统连线方法是对线型、分支或树叉结构进行拓扑组合。因为所需接口在I/O 模块等很多设备中都已存在，所以无需附加交换机。当然，仍然可以使用传统的、基于以太网的星型拓扑结构。
还可以选择不同的电缆以提升连线的灵活性：灵活、经济的标准超五类以太网电缆可采用100BASE-TX模式传送信号；塑封光纤（PFO）则可用于特殊应用场合；还可通过交换机或介质转换器实现不同以太网连线（如：不同的光纤和铜电缆）的完整组合。
快速以太网的物理层（100BASE-TX ）允许两个设备之间的最大电缆长度为100米。由于连接的设备数量可高达65535，因此，网络的容量几乎没有限制。
3. 分布时钟
精确同步对于同时动作的分布式过程而言尤为重要。例如，几个伺服轴同时执行协调运动时，便是如此。
最有效的同步方法是精确排列分布时钟（请参阅IEEE 1588标准[6]）。与完全同步通讯中通讯出现故障会立刻影响同步品质的情况相比，分布排列的时钟对于通讯系统中可能存在的相关故障延迟具有极好的容错性。
采用EtherCAT，数据交换就完全基于纯硬件机制。由于通讯采用了逻辑环结构 （借助于全双工快速以太网的物理层），主站时钟可以简单、精确地确定各个从站时钟传播的延迟偏移，反之亦然。分布时钟均基于该值进行调整，这意味着可以在网络范围内使用非常精确的、小于1 微秒的、确定性的同步误差时间基（参见图5）。而跨接工厂等外部同步则可以基于IEEE 1588 标准。

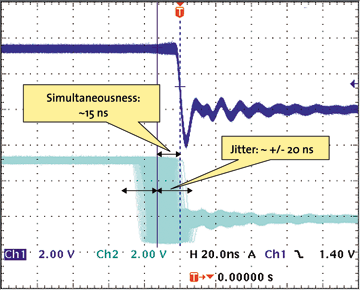

图 5: 同步性与一致性：相距电缆长度为有120米的两个分布系统，带有300个节点的示波器比较
此外，高分辨率的分布时钟不仅可以用于同步，还可以提供数据采集的本地时间精确信息。当采样时间非常短暂时，即使是出现一个很小的位置测量瞬时同步偏差，也会导致速度计算出现较大的阶跃变化，例如，运动控制器通过顺序检测的位置计算速度便是如此。而在EtherCAT中，引入时间戳数据类型作为一个逻辑扩展，以太网所提供的巨大带宽使得高分辨率的系统时间得以与测量值进行链接。这样，速度的精确计算就不再受到通讯系统的同步误差值影响，其精度要高于基于自由同步误差的通讯测量技术。
