NHR-5610系列热量积算控制仪

■概述

NHR-5610系列热量积算控制仪针对现场温度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。

★双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、入口/出口温度测量值、流量（差压、频率）测量值等，及整十一位的流量累积测量值，0.2％级测量精度，0.1％级累积精度。

★具备37种信号输入功能，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（涡街流量计）。

★简单的容错功能：入口温度、出口温度测量信号异常时，用对应的手动设定值进行补偿运算。

★特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常；内置33V干电池，断电数据不丢失，断电数据保护不用后备电源，保护时间不低于3年。

★可带两路模拟量变送输出。

★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

★仪表可带RS232C打印功能，具有手动、定时、报警打印功能。

★带DC24V馈电输出，为现场变送器配电。

★输入、输出、电源、通讯相互之间采用光电隔离技术。

★参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。

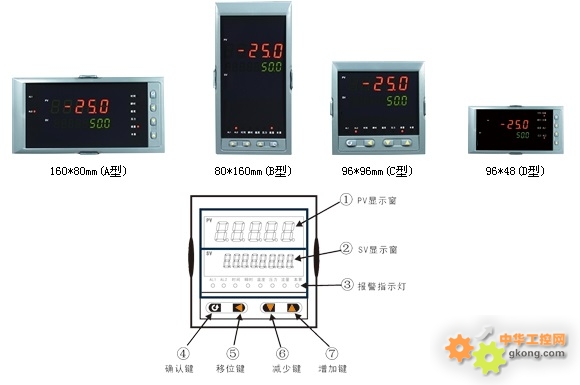

■仪表面板

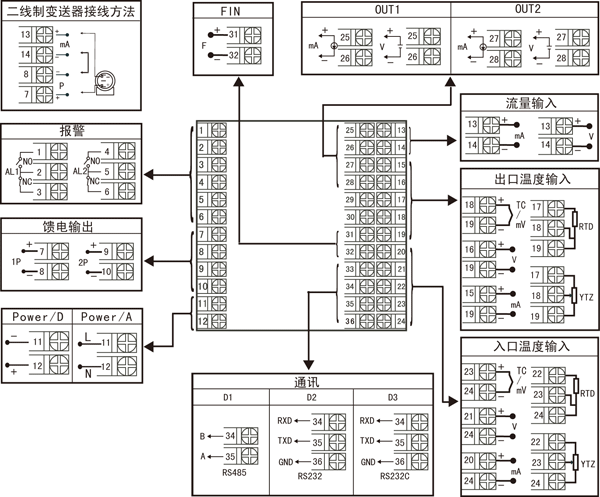

■仪表接线图

规格尺寸为A、B、C型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。

图一

■仪表选型

NHR-5610□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾

①规格尺寸		②第一路入口温度输入分度号 ③第二路出口温度输入分度号 ④第三路流量输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C D	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式） 9648110mm（横式式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 脉冲输入(0～10KHz) 全切换特殊规格
⑤变送输出1（OUT1）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑥变送输出2（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑦报警输出（继电器接点输出）
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑧通讯输出/外部事件输入
代码	通讯接口/数字量输入接口
X D1 D2 D3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑨馈电输出		⑩供电电源
代码	馈电输出（输出电压）	代码	电压范围
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）” 表示第一路12V，第二路24V馈电输出。	A D	AC/DC 100-240V(50/60Hz) DC 20-29V
		⑾备注

■备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
3、流量通道输入类型只选择电压、电流或者脉冲输入，其中脉冲输入只针对流量通道选择。
4、脉冲信号输入时,仪表不能选择第二路变送输出。

例1：NHR-5610A-27/27/27-0/X/2/X/X-A
例2：NHR-5610B-27/14/14-0/X/2/D1/X-A
