NHR-5100系列单回路数字显示控制仪

概述

NHR-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
    ★单路输入，双屏LED数码显示，且带有光柱模拟指示功能(0～100%)。
    ★具备36种信号输入功能，可任意选择输入信号类型，0.2%级测量精度。
    ★热电阻热电偶信号分辨率可切换:1℃或0.1℃。
    ★具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能,带LED报警指示。
    ★具有电压、电流变送输出信号可选。
    ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    ★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
    ★带DC24V馈电输出，为现场变送器配电。
    ★输入、输出、电源、通讯相互之间采用光电隔离技术。
    ★具备多种外形尺寸及样式供用户选择。
    ★参数设定密码锁定、参数设置断电保存，具备参数恢复出厂设定功能。

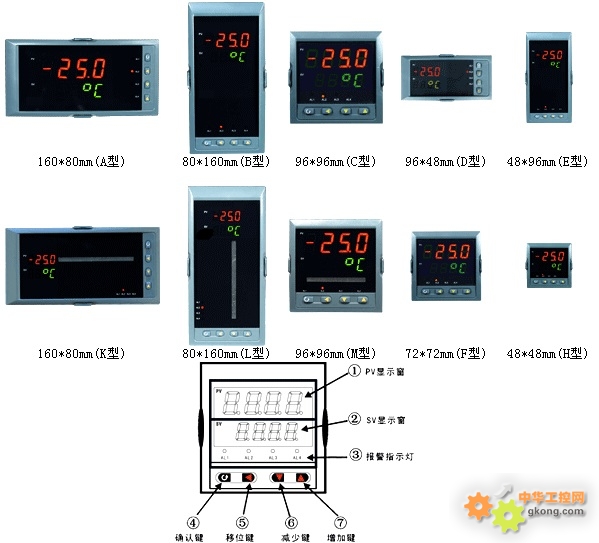

■仪表面板

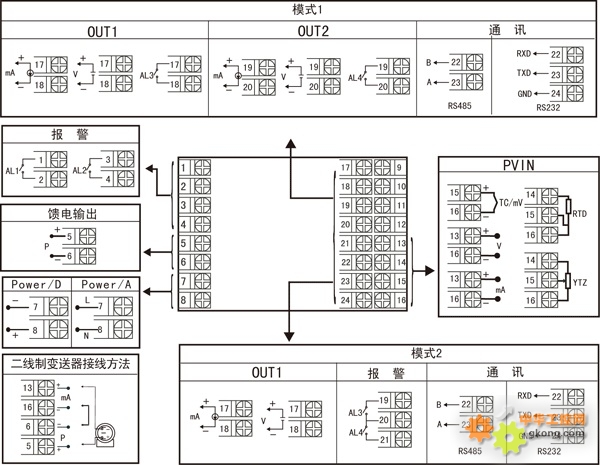

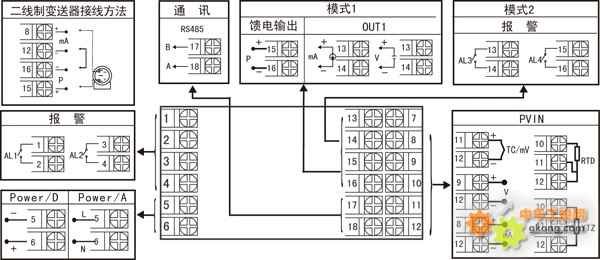

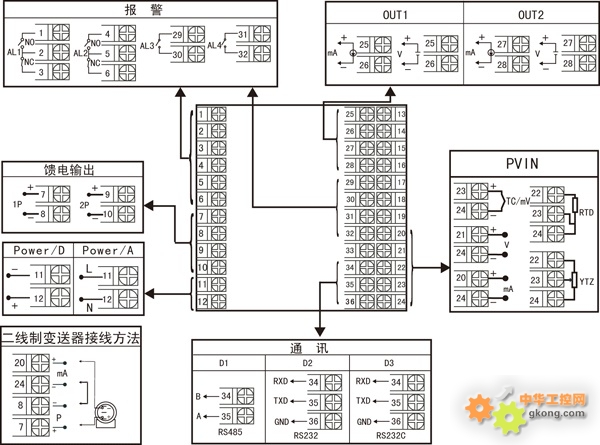

■仪表接线图

规格尺寸为A、B、C、D、E、K、L、M型接线图

注：横竖式仪表后盖接线端子方向不一样，见示意图1。

规格尺寸为F型接线图

规格尺寸为H型接线图

注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

■仪表选型

NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②输入分度号
代码	宽高深	代码	分度号(测量范围)
A B C D E F H K L M	16080110mm(横式) 80160110mm(竖式) 9696110mm(方式) 9648110mm(横式) 4896110mm(竖式) 7272110mm(方式) 4848110mm(方式) 16080110mm(横式/光柱) 80160110mm(竖式/光柱) 9696110mm(方式/光柱)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 38 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 0～600V(-1999～9999)(不可切换) 全切换特殊规格
③变送输出1(OUT1)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
④变送输出2(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤报警(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出
代码	通讯接口(通讯协议)
X D1 D2 D3	无通讯输出 RS-485通迅接口(Modbus) RS232通迅接口(Modbus) RS232C打印接口
⑦馈电输出
代码	馈电输出(输出电压)
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P(12/24)”表示第I路12V，第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V (50/60Hz) DC 20-29V
⑨备注
无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能；
2、规格尺寸为F型的仪表不带RS232C打印接口；
规格尺寸为H型的仪表不带RS232通讯接口和RS232C打印接口，输入分度号不可选择38:0～600V；
3、规格尺寸为H型以及接线端子25-36间带报警功能的D、E型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5100A-55-0/X/2/D1/1P(24)-A

例2：NHR-5100C-14-X/X/4/X/X-A

例3：NHR-5100D-27-0/X/2/X/X-A
