说 明 |

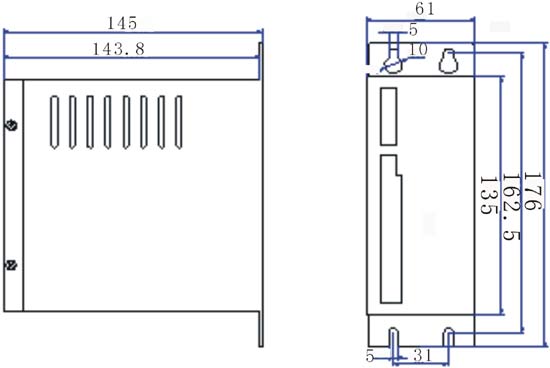

MD2278 |
|
最小值 |
典型值 |
最大值 |
|
输出电流（A） |
0.45 (均值0.3A) |
5 |
7.8(均值5.5A) |
|
输入电源电压（VDC） |
80 |
180 |
220(含纹波) |
|
逻辑输入电流（mA） |
7 |
10 |
16 |
|
步进脉冲响应频率（KHZ） |
0 |
- |
400 |
|
绝缘电阻（MΩ） |
500 |
- |
- | |
| 电流设定 |
细分设定 |
|
电流值(A) |
SW6 |
SW7 |
SW8 |
SW9 |
|
0.45 |
OFF |
OFF |
OFF |
OFF |
|
0.93 |
OFF |
OFF |
OFF |
ON |
|
1.41 |
OFF |
OFF |
ON |
OFF |
|
1.88 |
OFF |
OFF |
ON |
ON |
|
2.33 |
OFF |
ON |
OFF |
OFF |
|
2.85 |
OFF |
ON |
OFF |
ON |
|
3.23 |
OFF |
ON |
ON |
OFF |
|
3.75 |
OFF |
ON |
ON |
ON |
|
4.26 |
ON |
OFF |
OFF |
OFF |
|
4.65 |
OFF |
OFF |
OFF |
ON |
|
5.18 |
ON |
OFF |
ON |
OFF |
|
5.55 |
ON |
OFF |
ON |
ON |
|
6.15 |
ON |
ON |
OFF |
OFF |
|
6.6 |
ON |
ON |
OFF |
ON |
|
7.2 |
ON |
ON |
ON |
OFF |
|
7.8 |
ON |
ON |
ON |
ON | |
|
步数/圈
|
SW1 |
SW2 |
SW3 |
SW4 |
|
400 |
ON |
ON |
ON |
ON |
|
500 |
OFF |
ON |
ON |
ON |
|
600 |
ON |
OFF |
ON |
ON |
|
800 |
OFF |
OFF |
ON |
ON |
|
1000 |
ON |
ON |
OFF |
ON |
|
1200 |
OFF |
ON |
OFF |
ON |
|
1600 |
ON |
OFF |
OFF |
ON |
|
2000 |
OFF |
OFF |
OFF |
OFF |
|
2400 |
ON |
ON |
ON |
OFF |
|
3200 |
OFF |
ON |
ON |
OFF |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
OFF |
OFF |
ON |
OFF |
|
600 |
ON |
ON |
OFF |
OFF |
|
6400 |
OFF |
ON |
OFF |
OFF |
|
8000 |
ON |
OFF |
OFF |
OFF |
|
10000 |
OFF |
OFF |
OFF |
OFF | |
控制方式设定
SW5:ON时为正脉冲和反脉冲控制方式
SW5:OFF时为脉冲和方向控制方式
P1弱电接线信号描述 |
|
信 号 |
功 能 |
|
PUL+(+5V) |
脉冲信号：单脉冲控制方式时为脉冲控制信号，此时脉冲上升沿有效（差分和共阳极接法时）；
双脉冲控制方式时为正转脉冲信号，脉冲上升沿有效。为了可靠响应，脉冲的低电平时应大于1.2μS。 |
|
PUL-(PUL) |
|
DIR+(+5V) |
方向信号：单脉冲控制方式时为高/低电平信号，双脉冲控制时为反转脉冲信号，脉冲上升沿有效。单/双脉冲控制方式设定由SW5实现。
为保证电机可靠响应，方向信号应先于脉冲信号至少5μs建立，电机的初始运行方向与电机的接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行的方向。 |
|
DIR-(DIR) |
|
ENA+(+5V) |
使能信号：此输入信号用于使能/禁止，高电平使能，低电平时驱动器不能工作。 |
|
ENA-(ENA) |
|
READY+ |
输出报警信号正端：READY是一个集电极开路的光电藕合器的输出，当驱动器正常工作时输出有效，允许最高输入电压30VDC；最大输出电流20mA，一般可串联到PLC的输入端。 |
|
READY- |
输出报警信号负端 | |
| P2强电接口描述 |
|
信号 |
功 能 |
|
AC |
交流电源输入,80V--220V间任何值均可，但推荐值180V左右。 |
|
AC |
|
A+、A- |
电机A相。A+、A-互调，可更换一次电机运转方向。 |
|
B+、B- |
电机B相。B+、B-互调，可更换一次电机运转方向。
|
|
PE |
接地端子。 | |

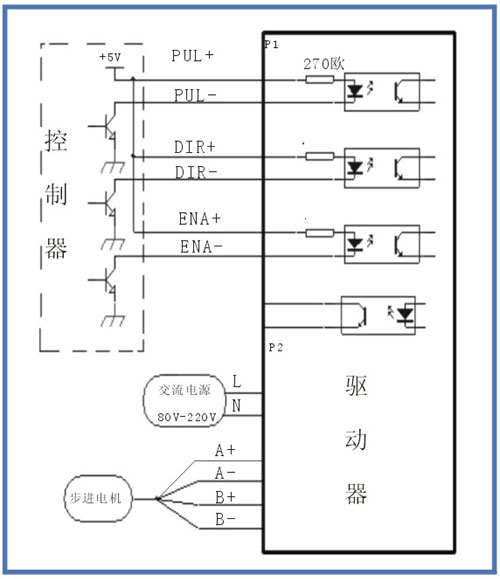

| 接线图 |
