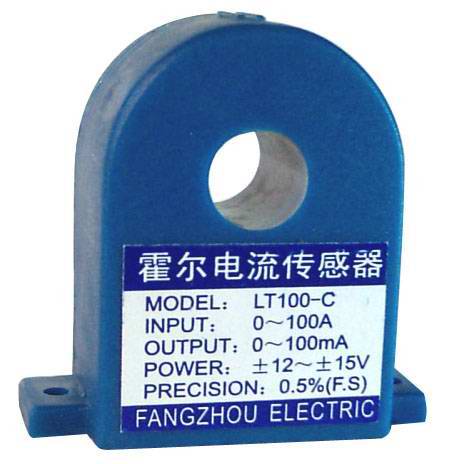

LT系列固定圆孔霍尔电流传感器是应用霍尔效应的闭环（补偿）电流传感器，原边回路和副边回路之间高度绝缘隔离，可用于测量直流、交流、脉冲以及各种不规则波形的电流，副边输出能真实反映原边电流的波形和线性比例。
主要特点：
◆应用霍尔效应的闭环（磁补偿）电流传感器输出跟踪电流信号，极具抵抗干扰能力和远传能力；
◆符合UL94—V0标准的绝缘外壳；
◆出色的精度、良好的线性度、低温漂、最快的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力强、优越的性价比；
应用领域：
广泛应用于交流变频调速、伺服电机、直流电机、逆变电池、不间断电源、开关电源、电焊机电源工业自动化控制等诸多领域。
技术参数：
1．测量精度（25℃）：优于0.5％F.S；
2．非线性失真：优于0.1％；
3．失调电流：±0.4mA；
4．额定工作电压：±12V～±15V（±5％）；
5．原边额定输入有效值电流：AC或DC 0～500A各规格；
6．固定圆孔直径：9、12、20、30；
7．响应时间：≤1μs；
8．di／dt跟踪速度：≥50A/uS；
9．测量带宽：DC～100KHz；
10．温度漂移（－25～＋70℃）：100ppm／℃；
11．工作温度：－25～＋70℃；
12．贮存温度：－25～＋85℃；
13．相对湿度：不大于90％RH；
14．绝缘隔离耐压（原副边之间）：AC3KV／1min、1mA；
15．执行标准：JB／T7490－94；
16．系列型号，规格，接线示意图，产品外型，安全注意事项。
安全注意事项：
1．为了获得正向电流输出，原边电流必须按外壳上指示箭头方向流动；
2．使用时首先接通工作电源及输出电路，再通过被测电流；
3．原边导线温度不得超过85℃；
4．产品为标准传感器，对于特殊的应用（工作电压、绝缘隔离耐压等）请与我们联系；
5．产品必须按接线示意图正确接线，错误接线可能导致产品损坏。
6．本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内。
7．单匝穿孔穿芯主回路输入电压≤1KV，更高电压取决于主回路导线的绝缘。
型号与规格：
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
LT
孔径9mm |
I－电流 |
0～10A |
0～10mA |
0.5级 |
±12V
±15V |
|
0～20A |
0～20mA |
|
0～30A |
0～30mA |
|
0～40A |
0～40mA |
|
0～50A |
0～50mA |
订货举例：LT50A／50mA（孔径9mm）
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
LT
孔径12mm |
I－电流 |
0～10A |
0～10mA |
0.5级 |
±12V
±15V |
|
0～20A |
0～20mA |
|
0～30A |
0～30mA |
|
0～40A |
0～40mA |
|
0～50A |
0～50mA |
|
0～80A |
0～80mA |
|
0～100A |
0～100mA |
订货举例：LT50A／50mA（孔径12mm）
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
LT
孔径20mm |
I－电流 |
0～100A |
0～100mA |
0.5级 |
±12V
±15V |
|
0～150A |
0～100mA |
|
0～200A |
0～100mA |
|
0～250A |
0～100mA |
订货举例：LT200A／100mA（孔径20mm）
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
LT
孔径30mm |
I－电流 |
0～250A |
0～100mA |
0.5级 |
±12V
±15V |
|
0～300A |
0～100mA |
|
0～400A |
0～100mA |
|
0～500A |
0～100mA |
订货举例：LT300A／100mA（孔径30mm）

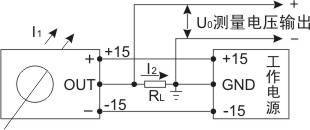

接线原理图：
转换电阻RL计算公式：RL（Ω）＝U0测量电压输出／I2 输出；
I1如为直流，按图接线，I1与外壳上指示箭头方向一致时获得正向直流电流I2输出，经RL转换为U0。
I1如为交流、脉冲电流，按图接线，获得跟踪电流输出，经RL转换为U0。

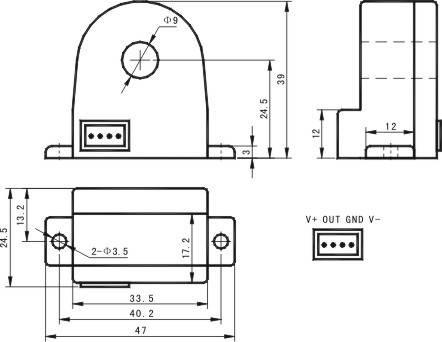

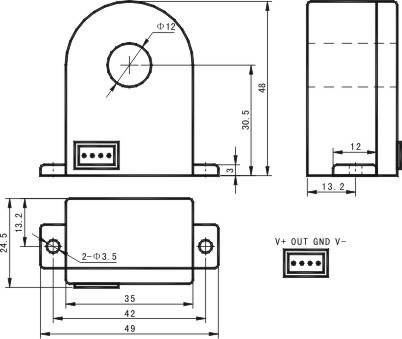

LT孔径9mm外型尺寸图 LT孔径12mm外型尺寸图

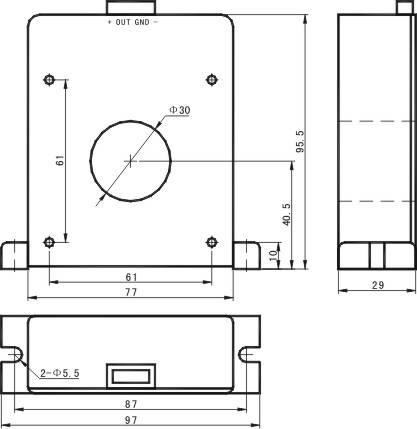

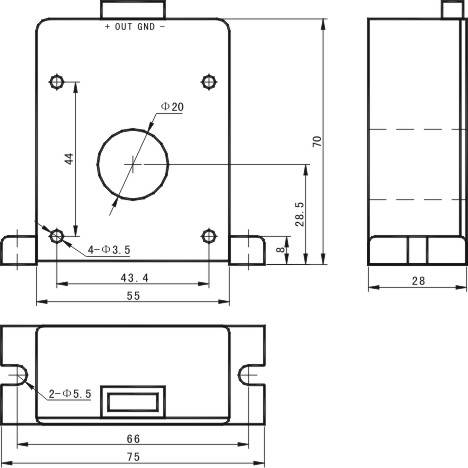

LT孔径20mm外型尺寸图 LT孔径30mm外型尺寸图
