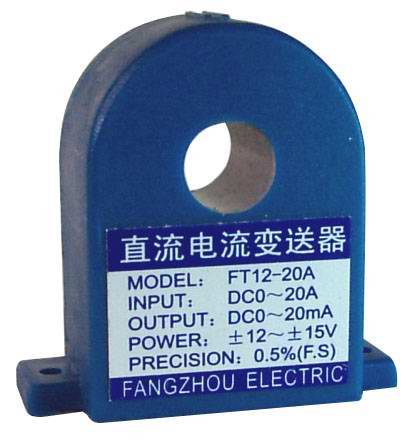

FT系列固定圆孔霍尔直流电流变送器是组合电流传感器、变送器于一体的新一代直流电流变送器，它可以直接将被测主回路直流电流转换成按线性比例输出的DC0～20mA（通过250Ω 电阻转换DC0~5V或通过500Ω电阻 转换DC0～10VDC）恒流环标准信号，连续输送到接收装置（计算机或显示仪表），原边回路和副边回路之间高度绝缘隔离，可用于隔离测量直流电流。
主要特点：
◆采用单匝穿孔穿芯式结构，组合电流传感器、电流变送器于一体的新一代直流电流变送器；
◆符合UL94－V0标准的绝缘外壳；
◆出色的精度、良好的线性度、低温漂、最快的反应时间、无插入损耗、抗干扰能力强、电流过载能力强、优越的性价比。
应用领域：
广泛应用于隔离测量直流电流。
技术参数：
1．测量精度（25℃）：优于0.5％F.S；
2．非线性失真：优于0.1％；
3．失调电流：±0.4mA；
4．额定工作电压：±12V～±15V（±5%）；
5．原边额定输入直流电流：DC 0～30A各规格；
6．副边额定输出直流电流：DC 0～20mA
7．固定圆孔直径：9、12mm；
8．响应时间：≤1μs；
9．di／dt跟踪速度：≥30A／μs；
10．温度漂移（－25～＋70℃）：100ppm / ℃；
11．工作温度：－25℃～＋70℃；
12．贮存温度：－40℃～＋85℃；
13．相对湿度：不大于90％RH；
14．绝缘隔离耐压（原副边之间）：DC3KV / 1min、1mA；
15．执行标准：JB／T7490－94；
16．系列型号，规格，接线示意图，产品外型，安全注意事项。
安全注意事项：
1．为了获得正向电流输出，原边电流必须按外壳上指示箭头方向流动；
2．使用时首先接通工作电源及输出电路，再通过被测电流；
3．原边导线温度不得超过85℃；
4．产品为标准变送器，对于特殊的应用（工作电压、绝缘隔离耐压等）请与我们联系；
5．产品必须按接线示意图正确接线，错误接线可能导致产品损坏；
6．本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内；
7．单匝穿孔穿芯主回路输入电压≤1KVac，更高电压取决于主回路导线的绝缘。
型号与规格：
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
FT9
孔径9mm |
I－电流 |
0～5A |
0～20mA |
0.5级 |
±12V
±15V |
|
0～10A |
|
0～15A |
|
0～20A |
|
0～30A |
订货举例：FT9－10A／0－20mA（孔径9mm）
|
产品型号 |
类别 |
输入 |
输出 |
精度 |
工作电源 |
|
FT12
孔径12mm |
I－电流 |
0～5A |
0～20mA |
0.5级 |
±12V
±15V |
|
0～10A |
|
0～15A |
|
0～20A |
|
0～30A |
订货举例：FT12－20A／0－20mA（孔径12mm）

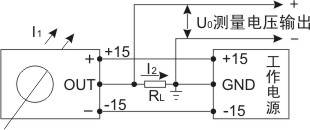

接线示意图：
转换电阻RL计算公式：RL（Ω）＝UO测量电阻 / I2输出；
I1为直流，按图接线，I1与外壳上指示箭头方向一致时获得正向直流电流I2输出.

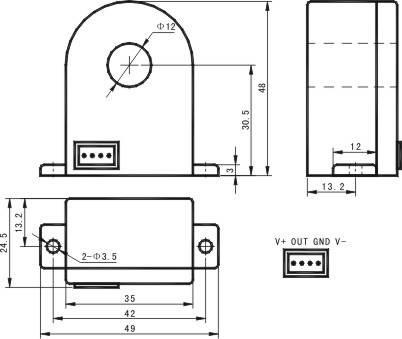

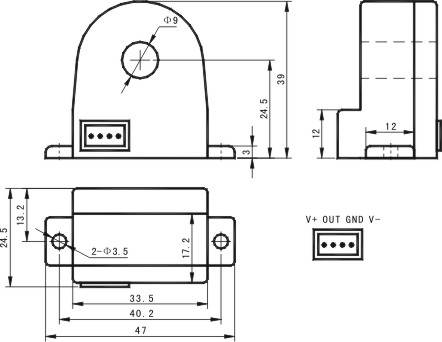

FT9外型尺寸图 FT12外型尺寸图
