系统概述

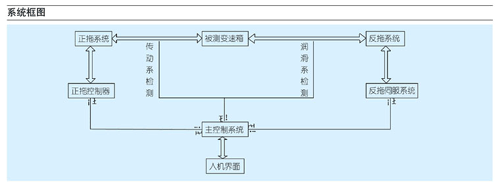

本系统是汽车变速箱生产企业必备的出厂检测系统，采用交流发电，直流回馈共用的节能型加载控制原理，由微控制器控制系统控制检测工作，能够实现各种加减档操作以及变速箱的加载动作。还可通过微机监控人机界面对话完成各种操作指标的设定，并完成实时显示。能自动显示变速箱输入输出转速、实时计算速比，对错档实现报警，可动态监控变速箱加载扭矩，工作油温和液压、噪声等指标，检验效果贴近实际行车效果，系统由动力装置、电气与控制系统、测量仪器与仪表、试验台架、加载机构与加载操纵装置、液力传动油循环与冷却系统、附属装置及联结等子系统组成。该系统是一种大型机电液一体化计算机辅助实时在线检测系统，它集机械、液压与气动、仪器与仪表、计算机智能检测控制与网络通讯等领域多项最新技术于一体。
| |
硬件设备
· 采用进口高精度扭矩检测传感器，可实现5000rpm下的动态扭矩的测量,精度0.5％;
· 采用XST系统高精度仪表完成动态数据采集并转换为数字接口，提供上位机所需各种数据;
· 采用进口噪声计，对变速箱运转时所产生的噪声进行采集，精度1%;
· 使用西门子主控制器实现多种控制功能要求。
传输方式
利用多串口卡，通过标准串行接口，配以RS485转232设备实现串行数据总线传输。
监控软件
· 采用全中文组态软件二次开发生成用户所需的人机对话窗口，保持使用者原有的操作习惯，更加方便用户使用;
· 监控软件采用SQL-Server数据库结构，提供数据信息查询、参数设置、报表曲线分析、监控位置安排、报警位置显示、数据制表打印，系统分级管理等功能；对单台产品可实现产品检验卡式数据记录。方便追踪产品使用中产生的变化;
· 支持用户管理权限，对操作用户按使用级别分权限进行管理，各级管理权限可设置，使用更加灵活；既保证生产的安全进行，又使系统在受控状态下运行;

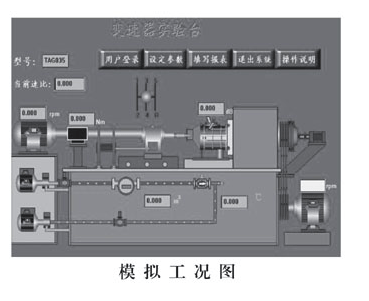

· 人机界面可提供工况模拟图，在图示相应位置显示不同的数据采集实时情况，提供完善的报警机制，方便对检测中出现的故障快速处理解决。
应用扩展
根据本系统所监测的量和分布结构，可以应用在相近规模的领域，如：汽车变速器检测、传动变送器检测等相关检测上。
订货指南
用户订购本系统时，需要提供输出最高转速、输出最低转速、输入转速；最高扭矩、最低扭矩及最大流量和最小流量等参数。
