KL-F740回路供电 . 直流信号输入输出隔离器，是集
模拟量输入（检测端）和模拟量输出（操作端）功能于
一体的信号过程处理仪表。
通道1：连接现场二线制变送器 4～20mA信号输入，
或选用直流电流信号源输入，经本隔离器转换处理，
隔离输出所需的直流信号。
通道2：将来自调节器或操作器的直流信号经本隔离器
转换成所需的直流信号隔离输出，驱动处于现场的阀门
定位器、电气转换器、显示设备等各种智能仪表

本隔离器为回路供电方式，通道1－通道2－输入回路－
输出回路之间电磁隔离。
● 直流电流信号输入 / 输出双回路隔离栅。
● 回路供电方式，无需外供工作电源。
● 通道1（模拟量输入回路）：给二线制变送器配电，
输入电流隔离。
● 通道2（模拟量输出回路）：4～20mA，
输出电流隔离。
● 即插即拔式接线端子，DIN导轨卡式安装。

1. 用于集检测和操作功能于一体的隔离式器的应用。
2. 通道1   适用于连接现场设备：
  二线制变送器、电流源信号。
  通道2  适用于连接现场设备：
  阀门定位器，电气转换器以及其它本安显示设备。

● 工作电源
   独立的电源接线端子连接，电源：20～30VDC
  （无源或部分回路供电的信号隔离式安全栅，无需外加辅助电源）

● 隔离强度
   输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及
   接线端子）之间 1500V~2500V AC /1分钟  50Hz

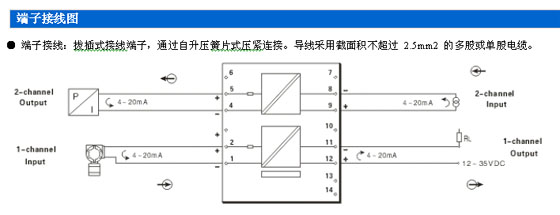

●  接线端子
    拔插式接线端子
    端子标号：
    输入接线端 1、2、3、4、5、6
    输出接线端 7、8、9、10、11、12
    供电电源接线端 13－、14＋
    适合截面积不超过 2.5mm2 的多股或单股电缆。

●  安装方式
    35mm 标准导轨卡式安装；建议采用垂直
    安装形式（见垂直安装图示）。

●  环境温度湿度限制
    工作运行温度 0～＋60℃
    运输储藏温度－20～80℃
    相对湿度  5～95％RH

●  外形尺寸
    宽（厚）×高×深＝W16×H116×D110（mm）
    （见外形尺寸图）

● 整机重量
   约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟  50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
抗电磁兼容性：符合 IEC 61000 相关抗电磁标准

产品结构

● 结构
  卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
  绿色标识，连接至现场设备
2. 电源指示灯：
  仪表通电或处于正常工作状态时灯亮
3. 输出接线端
  绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
  与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
  2孔 3mm 供电电源接线（13-/14+）
6. 透气散热孔
  密集散热孔，通风对流设计
7. 产品标签粘贴部位
  PET耐热材质标签，标注产品型号代码
  及相关重要参数
8. 右侧机壳
  为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
  35mm 标准 DIN 导轨卡式安装

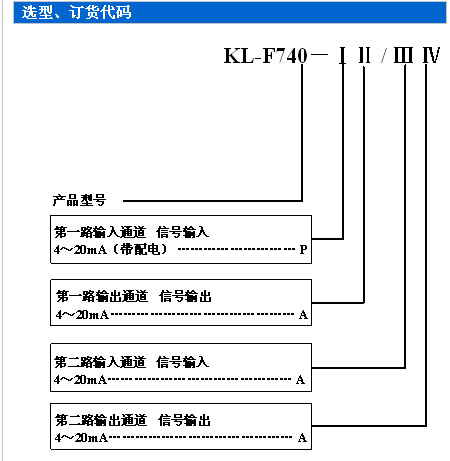

订货须知：
1、参照选型举例，正确规范书写订货型号代码。
举例1：
通道1－变送器，或电流源（模拟量输入）：
输入   变送器 4～20mA ；输出   4～20mA
●   通道2－驱动阀门转换器（模拟量输出）：
●   输入   4～20mA ；输出   4～20mA
    订货代码为：KL-F740-PAAA
