| 模拟量输入、输出（无需外供工作电源的信号隔离器，直流信号输入、输出） |
|
 |
|
KL-F720无源 ·电流信号输入隔离器，是将直流电流
信号隔离传送。使用时无需另行供电。在实际应用中能
有效解决信号互连可能出现的问题，同时能有效抑制信
号传输过程中可能的干扰。
本隔离器无需外供电，输入回路－输出回路之间电磁隔
离。
● 将各种设备的直流电流信号 4~20mA 输入。
● 4～20mA 电流信号输出。
● 1：1等效隔离传送。
● 双通道，二路输入二路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
|
|
 |
|
1. 适合将信号输入隔离转换：信号二入二出。
2. 连接至现场的开关设备：
有源电流信号4～20mA。
3. 连接至控制系统（或其它单元组合仪表）：
控制系统 DCS/PLC或其它智能仪表的 AI 接收卡。
|
|
 |
|
● 工作电源
独立的电源接线端子连接，电源：20～30VDC
（无源或部分回路供电的信号隔离式安全栅，无需外加辅助电源）
● 隔离强度
输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及
接线端子）之间 1500V~2500V AC /1分钟 50Hz

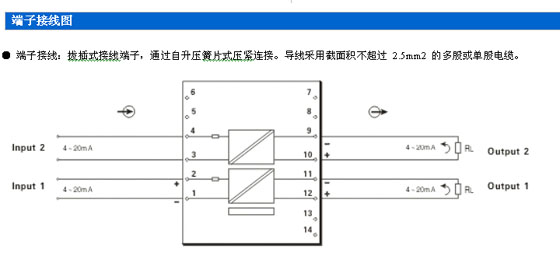

● 接线端子
拔插式接线端子
端子标号：
输入接线端 1、2、3、4、5、6
输出接线端 7、8、9、10、11、12
供电电源接线端 13－、14＋
适合截面积不超过 2.5mm2 的多股或单股电缆。
|
● 安装方式
35mm 标准导轨卡式安装；建议采用垂直
安装形式（见垂直安装图示）。
● 环境温度湿度限制
工作运行温度 0～＋60℃
运输储藏温度 －20～80℃
相对湿度 5～95％RH
● 外形尺寸
宽（厚）×高×深＝W16×H116×D110（mm）
（见外形尺寸图）
● 整机重量
约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离： 输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟 50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准
产品结构
● 结构
卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
绿色标识，连接至现场设备
2. 电源指示灯：
仪表通电或处于正常工作状态时灯亮
3. 输出接线端
绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
2孔 3mm 供电电源接线 （13-/14+）
6. 透气散热孔
密集散热孔，通风对流设计
7. 产品标签粘贴部位
PET耐热材质标签，标注产品型号代码
及相关重要参数
8. 右侧机壳
为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
35mm 标准 DIN 导轨卡式安装

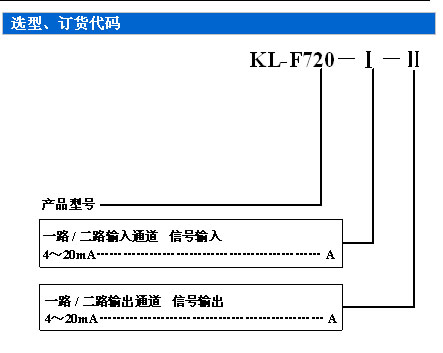

订货须知：
1、参照选型举例，正确规范书写订货型号代码。
举例1：
输入：一路、二路4～20mA
输出：一路、二路4～20mA
订货代码为：KL-F720-AA
