系统概述

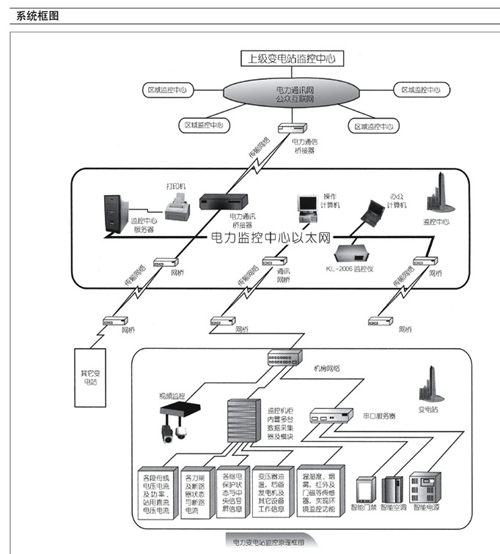

本监控系统通过数据采集器、信号变换及采集模块，采集大、中、小变电站设备的母线、刀闸、继电保护、中央信号屏及变电站机房环境信息，利用电力通讯网络将信息传输到监控中心，实现供配电信息的显示、统计，重点对各种故障进行告警，提高电力系统维护的响应速度，降低运行维护成本。
系统使用图示化显示各种信息，对监控数据及告警信息进行统计与分析。设有四级管理权限，扩容方便，还可接入视频、门禁、动力及空调监控子系统，实现可视化监控调度，保障电网系统稳定可靠运行。 | |
硬件设备
· 数据采集器设备
· KL-S系列采集器同时提供4-12路遥测（模拟量）及8-16路遥信（开关量）输入，4-16路遥控（继电器）输出，利用LCD液晶显示，
4按键操作；
· KLM4000系列模块可提供4、8、12、16路遥测（模拟量）输入，或4、8、12、16路遥信（开关量）输入，或4-8路遥控（继电器）输
出，还有频率、PT电阻输入模块，电流、频率输出等多种模块；
· KL-2006监控仪提供基本的12路遥测（模拟量）及16路遥信（开关量）输入，4-16路遥控（继电器）输出，提供5.7″蓝屏液晶显示，
提供1-4扩展串口，还可连接多个模拟量或开关量测量板卡；
· 以上采集设备可选RS-232/485/422、以太网通讯接口，通过通讯传输网络实现信息传输，采集器的地址和通讯速度可设置；
· 可选220VAC、48VDC和24VDC的任一种供电电源；
· 通讯及传感器接口有过压及雷击的防护电路，硬件和软件上均采取先进的抗干扰措施，长期可靠的运行；
· 连接电压电流隔离传感器，检测动力设备工作状态，为保证动力电源工作正常提供参考信息；
· 通过电压电流传感器，检测空调等设备的供电状态，可以保证重要设备的稳定运行；
· 协议转换设备负责透明转发智能设备采集的数据，使得专用智能设备有效的利用网络，通过解析嵌入至监控软件中，完成监控地点设备的软件集成；
· 采用大规模集成电路，减少了分立元件的数量，模块化电源设计，并考虑对过压与雷击的防护；
· 内嵌微单片机系统从硬件和软件上均采取先进的抗干扰措施，从而保障监控系统长期稳定的运行；
· 支持接入用户自定的其它传感器；
· 系统使用嵌入式网络视频编解码器，配以全方位球形摄像机，提供网络传输接口，实现对变电站设备的视频监控；
· 嵌入式网络视频服务器AXIS2400集成了多路视频信号采集、数据压缩处理、云台控制和网络服务的一体化功能；
· 摄像机美观大方、体积小巧、功耗较低，工作性能稳定可靠，云台可以左右360°自由控制。
传输方式
· 通过标准串行接口，配以RS485转232设备实现串行数据总线传输；
· 通过标准RJ45接口，配以交换机实现以太网数据传输；
· 通过标准RJ45接口，配以E1/10Base设备实现2M传输。
监控软件
· 采用KLV2000系列专用监控软件，在监控中心对环境监控的数据信息进行采集和报警处理；
· 监控软件采用SQL-Server数据库结构，提供数据信息查询、参数设置、报表曲线分析、监控位置安排、报警位置显示、数据制表打印，
系统分级管理等功能；
· 支持四级用户管理权限，各级管理权限可设置，远程控制传感器工作状态，提供软件布防和撤防功能，使用更加灵活；

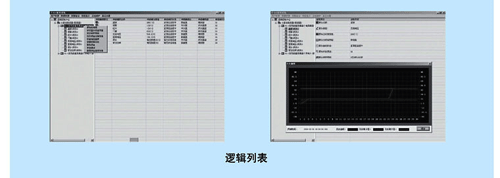

· 软件界面清晰直观，具有弹出式窗口，四级树形结构查询，按照逻辑视图显示设备链接信息，实现每一级设备的添加、删除、修改、屏蔽及相关参数设置等管理功能，用户可任意设置不同报警级别，语音提示报警信息；

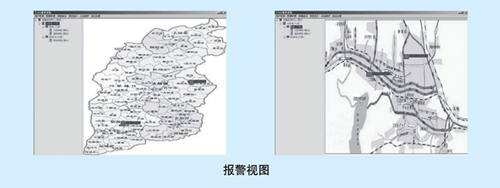

· 通过位置视图定位及显示每级设备在电子地图上的物理位置，直观的实现报警信息状态及位置的检索，同时提供报警地图。
应用扩展
电信机房、计算机机房、洞库、小区市政设施及其它无人职守的机房。
订货指南
· 能提供的数据传输方式：RS-485，以太网、电信2M链路、电话线或无线GPRS；
· 整个网络监测的变电站数量及分布的地理位置，监控中心的位置；
· 明确每个变电站温湿度、电压、红外、浸水及其它需监控信息的数量及位置；
· 提供特殊智能设备的通讯协议及需要监测的信息；
· 监控软件的特殊功能，如声音告警、短消息告警、特殊报表的定制等功能。
