模拟量输入（热电偶或毫伏信号）

KL-F910 热电偶或毫伏信号输入隔离器，是将现场的热
电偶或毫伏信号隔离转换成直流信号输出至控制系统或其
它智能仪表。

智能化的热电偶信号隔离器。可对热电偶类型和量程范围
进行组态设定。

本隔离器需要独立供电，供电电源－输入回路－输出回
路之间电磁隔离。
● 热电偶温度变送隔离输出。
● 智能化，可进行现场组态设定。可选择固定的热电
偶类型和温度量程范围输入。
● 模块化表芯设计无需零点和满度调节。自动动态教
准零点、温度飘移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入二路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。

1. 用于将现场的温度信号输入隔离转换。
2. 连接至现场的设备：
K,E,S,B,R,T,N,W,J等各型号热电偶传感器。
3. 连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收热电偶的转换信号，

通用技术规格

● 工作电源
   独立的电源接线端子连接，电源：20～30VDC
  （无源或部分回路供电的信号隔离式安全栅，无需外加辅助电源）

● 隔离强度
   输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及
   接线端子）之间 1500V~2500V AC /1分钟  50Hz

●  接线端子
    拔插式接线端子

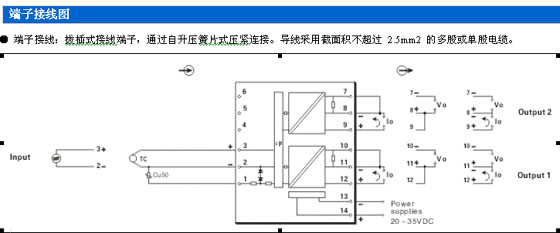

    端子标号：
    输入接线端 1、2、3、4、5、6
    输出接线端 7、8、9、10、11、12
    供电电源接线端 13－、14＋
    适合截面积不超过 2.5mm2 的多股或单股电缆。

●  安装方式
    35mm 标准导轨卡式安装；建议采用垂直
    安装形式（见垂直安装图示）。

●  环境温度湿度限制
    工作运行温度 0～＋60℃
    运输储藏温度－20～80℃
    相对湿度  5～95％RH

●  外形尺寸
    宽（厚）×高×深＝W16×H116×D110（mm）
    （见外形尺寸图）

● 整机重量
   约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟  50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
抗电磁兼容性：符合 IEC 61000 相关抗电磁标准

产品结构

● 结构
  卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
  绿色标识，连接至现场设备
2. 电源指示灯：
  仪表通电或处于正常工作状态时灯亮
3. 输出接线端
  绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
  与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
  2孔 3mm 供电电源接线（13-/14+）
6. 透气散热孔
  密集散热孔，通风对流设计
7. 产品标签粘贴部位
  PET耐热材质标签，标注产品型号代码
  及相关重要参数
8. 右侧机壳
  为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
  35mm 标准 DIN 导轨卡式安装

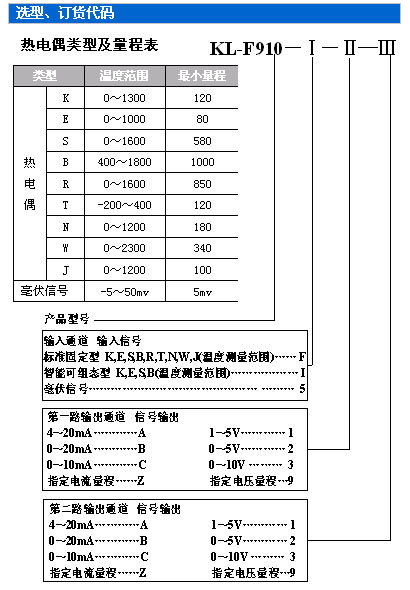

订货须知：
1、参照选型举例，正确规范书写订货型号代码。
● 举例1  输入：K 0～1300℃ / 输出：1、2路 4～20mA
● 订货代码为：KL-F910-FAA（K  0～1300℃）
      举例2 (可组态)输入：K 0～1300℃ / 输出：1、2路 4～20mA
订货代码为：KL-F910-IAA（K  0～1300℃）
