| 模拟量输出（4～20mA电气阀门定位器、电气转换器） |
|
 |
|
FBE049 直流信号输出隔离式安全栅，接收来自处于安
全区调节器或操作器的4～20mA信号，经本隔离式安全
栅隔离传送，重现并驱动处于危险现场的电气（I/P）转
换器、阀门定位器各种线性执行器、显示设备等本安仪表。
本隔离式安全栅需要独立供电，供电电源－输入回路－
输出回路之间电磁隔离。
● 驱动危险现场本安设备，负载可高达750Ω。
● 4～20mA输入，隔离输出4～20mA。
● 模块化表芯设计，无需零点和满度调节。
● 带有工作电源指示灯。
● 双通道，二入二出，本安输入回路[Exia]IIC，输入
回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
|
|
 |
|
1. 模拟量电流信号的隔离输出，驱动现场本安设备。
2. 连接至现场的设备：
阀门定位器、电气转换器以及其他本安显示设备。
3. 现场设备所处区域：0区、1区、2区；IIA区、IIB区、
IIC区；T4～T6危险区。
4. 安全栅连接至控制系统（或其它单元组合仪表）：
各款DCS/PLC的AO卡，输出电流或电压信号。
|
|
 |
|
通用技术规格
● 工作电源
独立的电源接线端子连接，电源：20～30VDC
● 最高防爆电压 Um ：250V
● 隔离强度
输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及
接线端子）之间 1500V~2500V AC /1分钟 50Hz
● 接线端子
拔插式接线端子
端子标号：
输入接线端 1、2、3、4、5、6
输出接线端 7、8、9、10、11、12
供电电源接线端 13－、14＋
适合截面积不超过 2.5mm2 的多股或单股电缆。
● 安装及所处区域
35mm 标准导轨卡式安装；建议采用垂直
安装形式（见垂直安装图示）。
FB系列隔离式安全栅安装在安全区。
● 环境温度湿度限制
工作运行温度 0～＋60℃
运输储藏温度 －20～80℃
相对湿度 5～95％RH

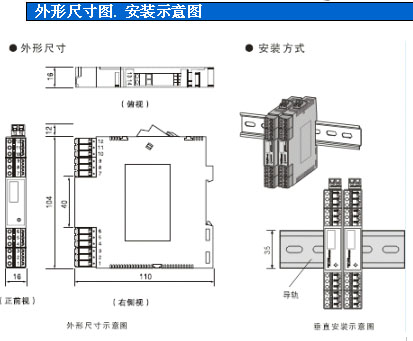

● 外形尺寸
宽（厚）×高×深＝W16×H116×D110（mm）
（见外形尺寸图）
● 整机重量
约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离： 输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟 50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
最高防爆电压： 250VAC
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准
● 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um：250V Uo：28V Io：93mA
Po：0.65W Ro：300Ω Lo：2.4mH
Co：0.05uF
产品结构
结构：卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
绿色标识，连接至现场设备
2. 电源指示灯：
仪表通电或处于正常工作状态时灯亮
3. 输出接线端
绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
2孔 3mm 供电电源接线 （13-/14+）
6. 透气散热孔
密集散热孔，通风对流设计
7. 产品标签粘贴部位
PET耐热材质标签，标注产品型号代码
及相关重要参数
8. 右侧机壳
为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
35mm 标准 DIN 导轨卡式安装
 |
|
 |
|

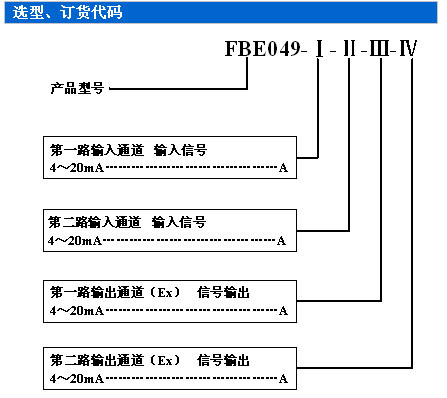

订货须知：
1、参照选型举例，正确规范书写订货型号代码。
举例1：
输入： 1路 4～20mA；2路 4～20mA
输出： 1路 4～20mA；2路 4～20mA
订货代码为：FBE049-AA AA
|
