| 模拟量输入（有源电流、电压信号） |
|
 |
|
FBE053 直流信号输入隔离式安全栅，是对连接到危险
场合的直流信号输入，经安全栅隔离限能处理，转换成
标准过程信号输出至安全区的控制系统或其他智能仪表。
本隔离式安全栅需要独立供电，供电电源－输入回路－
输出回路之间电磁隔离。
● 危险现场的各种本安设备的直流信号输入。
● 标准模拟信号电隔离。
● 可选择4～20mA或1～5V信号输出，或其他所需
的直流信号。
● 模块化表芯设计，无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道，一入二出，本安输入回路[Exia]IIC，输入
回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
|
|
 |
|
1. 用于现场设备直流信号的电气隔离。
2. 连接至现场的设备：直流电流或电压信号。
3. 现场设备所处区域：0区、1区、2区；IIA区、IIB区、
IIC区；T4～T6危险区。
4. 安全栅连接至控制系统（或其它单元组合仪表）：
各款DCS/PLC的AI卡，接收有源电流或电压信号。
|
|
 |
|
通用技术规格
● 工作电源
独立的电源接线端子连接，电源：20～30VDC
● 最高防爆电压 Um ：250V
● 隔离强度
输入回路 / 输出回路 / 供电电源 / 仪表外壳（以及
接线端子）之间 1500V~2500V AC /1分钟 50Hz

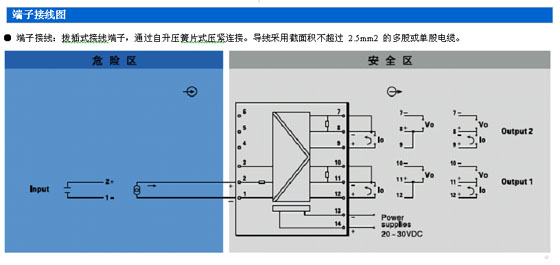

● 接线端子
拔插式接线端子
端子标号：
输入接线端 1、2、3、4、5、6
输出接线端 7、8、9、10、11、12
供电电源接线端 13－、14＋
适合截面积不超过 2.5mm2 的多股或单股电缆。
● 安装及所处区域
35mm 标准导轨卡式安装；建议采用垂直
安装形式（见垂直安装图示）。
FB系列隔离式安全栅安装在安全区。
● 环境温度湿度限制
工作运行温度 0～＋60℃
运输储藏温度 －20～80℃
相对湿度 5～95％RH

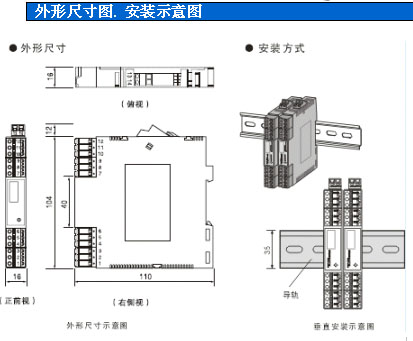

● 外形尺寸
宽（厚）×高×深＝W16×H116×D110（mm）
（见外形尺寸图）
● 整机重量
约110g～120g
● 性能指标
标准精度： ±0.1%FS
温度漂移： ±0.015%/℃
响应时间： ≤1s（0 → 90%）
稳定时间： ≤3s
电源电压变动影响： ±0.1%（允许电压范围）
负载电阻变化影响： ±0.1%/250Ω
通道隔离： 输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟 50Hz
负载能力： ≤500Ω (电流输出4～20mA、0～20mA)
≥3KΩ (电压输出0～5V、0～10V)
最高防爆电压： 250VAC
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准
● 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um：250V Uo：28V Io：93mA
Po：0.65W Ro：300Ω Lo：2.4mH
Co：0.05uF
产品结构
结构：卡装式构造；模块化表芯；ABS 材质机壳；拔插式端子。
1. 输入接线端
绿色标识，连接至现场设备
2. 电源指示灯：
仪表通电或处于正常工作状态时灯亮
3. 输出接线端
绿色标识，连接至控制系统或其它单元组合仪表
4. 左侧机壳盖
与仪表右面机壳紧密扣合，用合适工具可撬开
5. 电源接线端
2孔 3mm 供电电源接线 （13-/14+）
6. 透气散热孔
密集散热孔，通风对流设计
7. 产品标签粘贴部位
PET耐热材质标签，标注产品型号代码
及相关重要参数
8. 右侧机壳
为主体机壳构件，与左机壳盖扣合。
9. 安装卡口
35mm 标准 DIN 导轨卡式安装
 |
|
 |
|

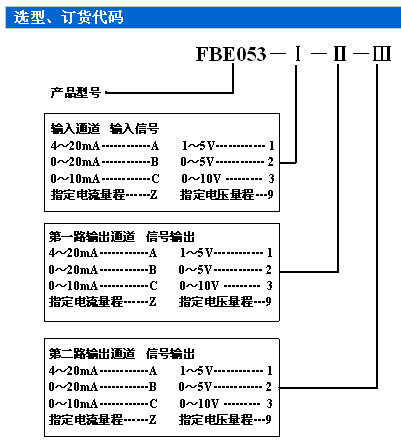

订货须知：
1、参照选型举例，正确规范书写订货型号代码。
举例1：输入： 4～20mA
输出：1路4～20mA ；2路4～20mA
订货代码为：FBE053-AAA
举例2：输入： 4～20mA
输出：1路4～20mA；2路0～5V
订货代码为：FBE051-AA2
|
