采用霍尔效应原理，可靠性高，微功耗；线性测量范围：0～120%标称输入；频响范围：DC～5kHz；隔离电压>3kVDC，1分钟；过载能力：30倍标称输入值，持续5秒；额定环境温度：商业级0～+50℃，工业级-25℃～+70℃；平均无故障工作时间：＞5万小时。穿心感应式输入，测量范围宽；

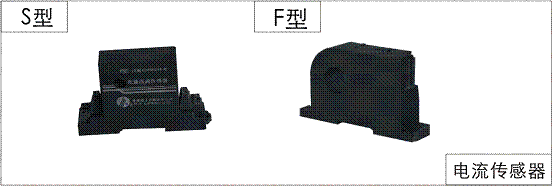

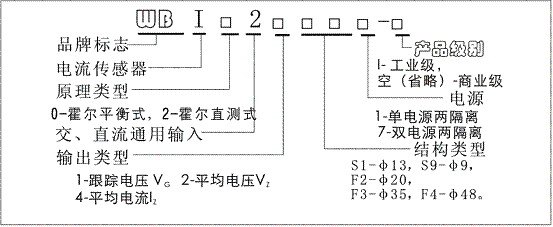

[型号说明]
[霍尔直测式电流传感器/变送器型号及参数表（标准条件下测试）]
|
产品型号 |
精度等级 |
输出类型 |
输出标称值 |
响应时间 |
负载能力 |
静态电流 |
温漂(ppm/℃) |
结构类型 |
电源 |
产品级别 |
输入
标称值系列 |
|
WBI221S17 |
1.0 |
VG |
3.5V,5V |
15μS |
5mA |
10mA |
600 |
S1 |
±12V/±15V |
空 |
S1型Ф13穿心输入:
30A,50A,100A
F2型Ф20穿心输入:
100A,150A,200A,
250A,300A,400A,
500A
F3型Ф35、F4型Ф48穿心输入:
300A,400A,500A,
600A |
|
WBI221F27 |
F2 |
|
WBI221F37 |
F3 |
|
WBI221F47 |
F4 |
|
WBI222S11 |
1.0 |
VZ |
5V |
250mS |
5mA |
13mA |
600 |
S1 |
+12V/+24V |
空/I |
|
WBI222F21 |
F2 |
|
WBI222F31 |
F3 |
|
WBI222F41 |
F4 |
|
WBI224S11 |
1.0 |
IZ |
20mA |
250mS |
6V |
17mA |
800 |
S1 |
+12V/+24V |
空/I |
|
(4～20)mA |
|
WBI224F21 |
20mA |
F2 |
|
(4～20)mA |
|
WBI224F31 |
20mA |
F3 |
|
(4～20)mA |
|
WBI224F41 |
20mA |
F4 |
|
(4～20)mA |
[霍尔磁平衡式电流隔离传感器型号及参数表（标准条件下测试）]
|
产品型号 |
精度等级 |
输出类型 |
输出标称值 |
响应时间 |
负载能力 |
静态电流 |
温漂(ppm/℃) |
结构类型 |
电源 |
产品级别 |
输入
标称值系列 |
|
WBI021S97 |
1.0 |
VG |
3.5V,5V |
15μS |
5mA |
10mA |
300 |
S9 |
±12V/±15V |
空/I |
S9型Ф9穿心输入:
10A,20A,30A,50A
F2型Ф20穿心输入:
20A,30A,50A,
60A,80A,100A |
|
WBI021F27 |
F2 |
|
WBI022S97 |
1.0 |
VZ |
5V |
250mS |
5mA |
10mA |
300 |
S9 |
|
WBI022F27 |
F2 |
|
WBI024S97 |
1.0 |
IZ |
20mA |
250mS |
6V |
10mA |
350 |
S9 |
空 |
|
(4～20)mA |
13mA |
|
WBI024F27 |
20mA |
10mA |
F2 |
|
(4～20)mA |
13mA |
定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级、电源等。例如：WBI022F27--100A/5V—1.0--±12V

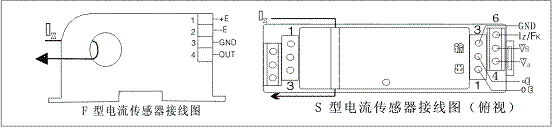

[产品接线图]
[典型应用示例]

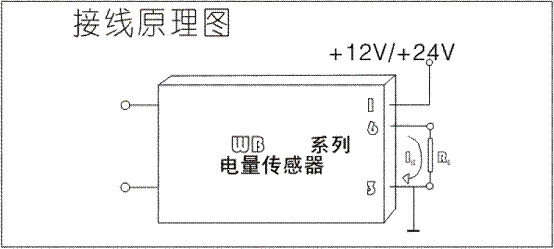

直流电流输出型（Iz）传感器/变送器的输出为共地电流源，接线原理见下图，图中RL是用户负载。

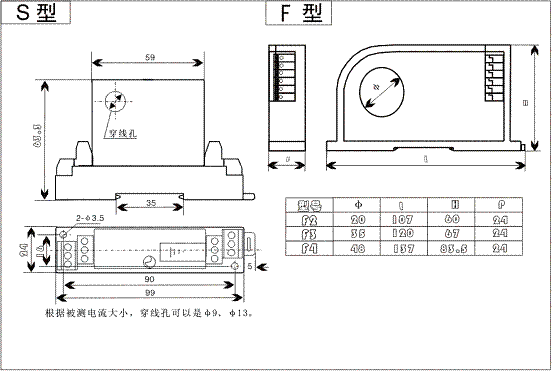

[结构尺寸]
|
