Model 268MR（EX）-本安防爆型微差压传感器/变送器
Model 268系列微差压力传感器由不锈钢膜片与固定电极构成一个可变电容,压力变化时，电容值发生变化。Setra独特的检测电路将电容值的变化转化为线性直流电信号。弹性膜片可承受70kpa过压(正向/负向均)而不会损坏。此传感器/变送器已进行了温度补偿，从而提高了温度性能和长期稳定性。
Model 268或Model 268MR微差压变送器可用来测量差压或表压(静态)，并将信号转换为成比例的电流信号，输出4～20MA的电流信号。激励电压为24VDC。Model 268（EX）符合本质安全要求，防爆等级为ia ll CT4 (特选)，可在防爆的环境下正常工作。Model 268/Model 268MR最小测量范围为0～25kpa，在室温下精度为±1%FS，温度补偿范围在+5～+65℃，通过温度补偿电路，使温度影响小于±0.06%FS/℃。
Model 268/ 268MR以其卓越的性能价格，广泛应用于天然气管道监测，电厂风压检测等领域。
应用
环境污染控制
洁净工程
烘箱增压及炉通风控制
天燃气、煤气管网监制
医疗仪器及设备
优点
具有6种现场可选量程
SETRA可变电容传感技术
不锈钢亚孤焊敏感元件
符合本安防爆认证 ia ll CT4 (268EX特选)
UL94V-0阻燃性等级
标准精度为±1%FS
精度可达到±0.4%FS
±0.25%FS(特选)
最小测量范围为0～25pa
Model 268/ 268MR性能规范
|
性能参数 |
标准 |
特选 |
特选 |
|
精度RSS＊（恒温下） |
±1.0%FS |
±0.4%FS |
±0.25%FS |
|
非线性（最佳拟合直线） |
±0.98%FS |
±0.33%FS |
±0.20%FS |
|
迟滞 |
±02%FS |
±0.2%FS |
±0.2%FS |
|
非重复性 |
±0.1%FS |
±0.1%FS |
±0.1%FS |
|
温度影响＊
补偿范围 |
+5～+65℃ |
|
零点/满程偏移 |
<0.06% FS/℃ |
|
最大线性压力 |
70kpa |
|
过载 |
正负向均为70kpa(10psi) |
|
预热漂移 |
±1.0%FS |
|
安装位置影响＊＊＊
(产品在工厂标定时
将膜片垂直放置) |
范围 |
零点偏移（%FS/G） |
|
0～25Pa |
2.1 |
|
0～250Pa |
0.22 |
|
0～1250Pa |
0.14 |
|
0～7500Pa |
0.06 |
＊RSS为非线性、迟滞、非重复性的方和根
环境和机械参数
|
工作温度 |
-18～+65°C |
|
存放温度 |
-54～+82°C |
|
电气连接 |
PG-9电缆锁紧装置 |
|
压力连接 |
与1/4〃软管相连的3/16〃塔形压力接头Φ8塔形压力接口 |
|
输出调节 |
零点和满量程调整可在壳体内部进行 |
|
压力介质 |
空气或类似的非导电气体 |
|
壳体 |
铸铝材料 |
|
重量 |
347.5g |
|
安装 |
Φ3mm螺钉挂孔 |
|
电气数据（电流型） |
|
电路 |
2线 具有误接线保护功能 |
|
零点输出 |
20mA±0.16 mA |
|
外部负载 |
0～800Ω(工厂标定用250Ω) |
|
最小供电电压 |
9+0.02×（接收器附加导线电阻）VDC |
|
最大供电电压 |
30+0.004×（接收器附加导线电阻）VDC |

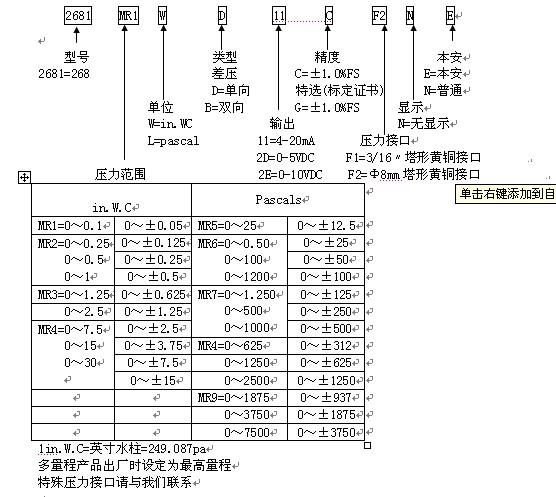

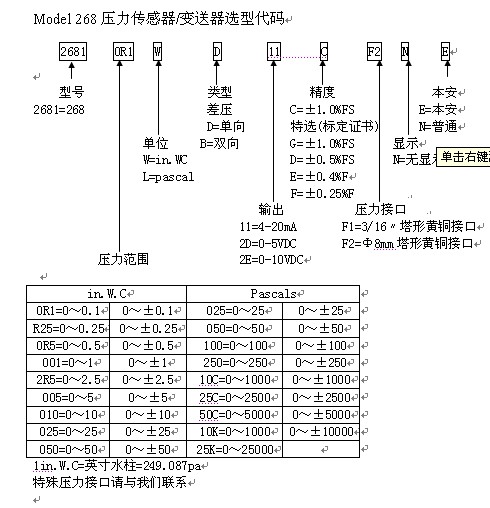

定购指南
