LPIV型插入式涡街流量计
测量蒸汽、气体、液体的最佳选择
精密、精确、耐用、易安装
特点：
★同一种型号的仪表可测量蒸汽、气体、液体
★标准化插入杆可测量管径2"~24"
★免维护，能适应高强度的工作
★测杆由整体材料被精密数控机床加工而成表面的机械焊接部分采用电子束焊
★技术焊接一体化、绝无可动部件。
★传感器与被测流体不接触
★表面无缝隙粘滞污物
★无螺丝、螺钉等易锈、易腐蚀部件
★压力可达68bar
★介质温度最高达343℃
★标准4～20mA信号输出
技术标准
应用指南
|
型号 |
液体 |
气体 |
蒸汽 |
高温选项 |
高温范围 |
最大压力 |
管径 |
|
℉ |
℃ |
PSI |
Bar |
in |
mm |
|
LPIV |
可以 |
可以 |
可以 |
可以 |
-２５０～
６５０ |
-１２０～
３４５ |
1000 |
68.09 |
2~24 |
50~600 |
备注：同一型号的仪表可用于蒸汽、气体和液体。插入杆和传感器可适用于各类介质。大于600 mm的管径需要特殊定。
主要参数
|
精度
液体
气体
蒸汽 |
流速的±1.0%（水、18.3℃、3.4bar、管线条件为前10D后5D）流速的±1.0%（空气、18.3℃、1.7 bar、管线条件为前10D后5D）流速的±1.0%（饱和蒸汽、8.6 bar、管线条件为前10D后5D） |
|
重复性 |
流速的±0.25% |
|
流速可调整范围 |
1秒、1分、1小时、1天 |
|
响应时间 |
1—1000秒 |
|
输出的信号 |
按0.001mA校验 |
|
环境温度 |
32～145℉（0～61℃） |
|
环境湿度 |
无冷凝水，5～100% |
|
标准电源 |
隔离14—36VDC选项：110/220VAC |
|
输出 |
4～20mA，2线制，自动调整 |
|
显示 |
单位可选，小数点可自动换位，6位流速显示
单位可选，8位流量显示 |
|
串口 |
用于下载数据和设置参数 |
|
材料
湿润部件
外部材料
变送器部分 |
304L或316L不锈钢
304L或316L不锈钢
铝外壳 NEMA 4X/IP66防水防爆 |
|
认证 |
FM、UL、CSA、CENELEC认证 |
|
联接 |
1 1/2” NPT |
注意：所有的电源必须符合NEMA 4X防爆标准，接头为多股防水接头
Class1、Groups B . C&D
Class2、GroupsE . F&G
Class3、 危险区. NEC&CEC
适用条件
线性范围：雷诺数10000—7000000，测量范围与流体密度有很大的关系
流速
|
液体 |
英制 |
公制 |
|
Vmin |
1.32fι/s |
0.402m/s |
|
Vmax |
32 fι/s |
9m/s |
|
气体和蒸汽 |
英制 |
公制 |
|
Vmin |
3√（140/ρ）fι/s |
3√（143/ρ）m/s |
|
Vmax |
300 fι/s |
91 m/s |
注：密度ρ的单位英制Lb/ fι3,公制Kg/m3
测量范围
|
水的测量范围 |
|
In
mm |
2
50 |
3
80 |
4
100 |
6
150 |
8
200 |
12
300 |
16
400 |
24
600 |
36
900 |
|
Gpm
|
13
315 |
32
700 |
51
1210 |
115
2750 |
205
4700 |
460
11.166 |
725
16.625 |
1.650
38.500 |
3.740
88.046 |
|
M3/h |
3
70 |
4.5
160 |
10
270 |
19
625 |
39
1.065 |
98
2.380 |
150
3.775 |
355
8.570 |
855
20.052 |
1、 标准的条件是使用Schedule 40的管子，20℃
|
饱和蒸汽的测量范围（Ib/hr） |
|
压力2
密度3 |
2" |
3" |
4" |
6" |
8" |
12" |
16" |
24" |
36" |
|
5
.0486 |
55
1025 |
120
2.250 |
215
3.875 |
498
8.800 |
850
15.200 |
1.900
34.000 |
2.989
53.750 |
6.900
123.000 |
16.200
284.000 |
|
50
.1503 |
115
3.160 |
255
7.000 |
455
12.000 |
1.050
27.200 |
1.800
47.000 |
4.050
106.000 |
6.500
167.000 |
14.500
378.000 |
34.050
880.000 |
|
100
.2577 |
170
5.450 |
385
11.950 |
670
20.550 |
1.500
47.010 |
2.600
81.000 |
5.900
180.000 |
9.300
285.000 |
26.000
807.000 |
49.000
1.505.000 |
|
150
.3614 |
215
7.600 |
480
16.700 |
830
29.000 |
1.900
65.300 |
3.300
115.000 |
7.400
253.000 |
11.700
400.050 |
26.600
909.000 |
61.000
2.112.000 |
|
200
.4688 |
255
9.850 |
575
22.000 |
989
37.400 |
2.250
85.000 |
3.925
147.000 |
8.800
330.000 |
13.900
518.000 |
31700
1.180.000 |
73.000
2.740.000 |
|
300
.6481 |
315
13.600 |
720
30.000 |
1225
52.000 |
2.790
118.000 |
4.900
203.900 |
10.900
453.400 |
17.000
716.000 |
39.300
1.630.000 |
91.500
3.787.000 |
|
400
.8613 |
389
18.100 |
855
40.000 |
1.500
68.600 |
3.400
155.500 |
5.900
270.000 |
13.200
603.000 |
20.900
951.500 |
47.500
2.165.000 |
111.000
5.033.000 |
|
500
1.122 |
486
22.625 |
1.069
50.000 |
1.875
85.750 |
4.250
194.375 |
7.375
337.500 |
16.500
753.750 |
26.125
1.189.375 |
59.375
2.706.250 |
137.500
6.291.250 |
|
1000
2.279 |
1.011
47.060 |
2.223
104.000 |
3.900
178.360 |
8.840
404.300 |
15.340
702.000 |
34.320
1.567.800 |
54.340
2.473.900 |
123.500
5.629.000 |
6.291.250
13.085.800 |
2．psig 3.lb/ft3
|
饱和蒸汽的测量范围kg/hr |
|
压力4
（密度）5 |
50mm |
80mm |
100mm |
150mm |
200mm |
300mm |
400mm |
600mm |
900mm |
|
.4
.7779 |
26.25
465 |
58
1020 |
98
1760 |
225
4.000 |
389
6.900 |
880
15.500 |
1.355
24.350 |
3.100
55.300 |
7.300
130.000 |
|
3.4
2.372 |
55.50
1.450 |
120
3.110 |
198
5.350 |
470
12.150 |
830
21.050 |
1.825
47.000 |
2.900
74.200 |
6.600
169.000 |
15.500
392.500 |
|
6.9
4.127 |
80
2.460 |
165
5.400 |
300
9.300 |
690
21.200 |
1.200
37.000 |
2.700
82.000 |
4.200
129.100 |
9.600
294.000 |
22.400
683.000 |
|
11
6.1250 |
98
3.640 |
225
8.020 |
390
13.800 |
898
31.350 |
1.500
54.225 |
3.400
121.300 |
5.500
192.000 |
12.600
436.000 |
29.000
1.013.300 |
|
13.8
7.508 |
115
4.460 |
255
9.850 |
440
17.000 |
998
38.400 |
1700
66.500 |
4.000
149.000 |
6.300
235.000 |
14.400
534.500 |
33.500
1.245.000 |
|
20.7
10.38 |
145
6.175 |
315
13.600 |
555
23.400 |
1275
53.100 |
2200
92.000 |
4.900
206.000 |
7.800
325.000 |
17.800
740.000 |
41.000
1.717.250 |
|
27
13.79 |
175
8.200 |
390
18.100 |
675
31.100 |
1.500
70.550 |
2.600
122.200 |
6.000
273.300 |
9.400
431.500 |
21.500
981.500 |
50.000
2.283.000 |
|
34.5
17.969 |
220
10.260 |
484
22.675 |
850
38.888 |
1.927
88.151 |
3.344
15.3061 |
7.482
341.836 |
11.848
539.399 |
26.927
1.227.324 |
62.358
2.853.174 |
|
69
36.5 |
458
21.342 |
1.008
47.165 |
1.768
80.888 |
4.009
183.356 |
6.956
318.367 |
15.564
711.020 |
2.4643
1.121.950 |
5.6009
2.552.834 |
129.705
5.934.603 |
4.bar 5.kg/m3
|
天然气的测量范围SCFM1 |
|
压力2
（密度）3 |
2" |
3" |
4" |
6" |
8" |
12" |
16" |
24" |
36" |
|
0
.0330 |
22.25
345 |
45
760 |
83
1.310 |
190
3.005 |
326
5.200 |
745
11.500 |
1.150
18.150 |
2.600
41.300 |
6.200
96.000 |
|
50
.1451 |
58
1.520 |
125
3.340 |
220
5.750 |
505
13.100 |
885
22.600 |
1.989
50.600 |
3.000
80.000 |
7.200
182.000 |
16.750
422.100 |
|
100
.2573 |
80
2.700 |
185
6.000 |
325
10.200 |
755
23.200 |
1.300
40.100 |
2900
90.000 |
4.600
141.500 |
10.500
322.000 |
24.500
748.500 |
|
150
.3695 |
98
3.860 |
240
8.500 |
420
14.700 |
955
33.250 |
1.600
58.000 |
3.700
129.000 |
5.900
204.000 |
13.400
462.100 |
31.000
1.075.000 |
|
200
.4816 |
126
5.050 |
285
11.100 |
498
19.100 |
1.100
43.300 |
1.989
75.000 |
4.400
168.000 |
7.000
265.000 |
16.000
602.500 |
37.000
1.401.000 |
|
300
.7060 |
165
7.400 |
375
16.250 |
645
28.000 |
1.400
63.500 |
2.500
110.000 |
5.700
246.000 |
9.050
388.100 |
20.700
883.000 |
48.200
2.053.100 |
|
400
.9303 |
198
9.750 |
445
21.400 |
775
37.000 |
1.750
84.000 |
3.055
145.000 |
6.900
324.000 |
10.925
512.000 |
24.900
1.164.000 |
58.000
2.706.000 |
|
500
1.155 |
235
12.100 |
525
26.600 |
898
45.800 |
1.996
104.000 |
3.550
180.000 |
7.998
402.100 |
12.600
634.800 |
28.790
1.444.000 |
66.900
3.358.000 |
|
1000
2.276 |
360
23.800 |
815
52.500 |
1.400
90.200 |
3.210
205.000 |
5.625
355.000 |
12.600
793.000 |
19.900
1.252.000 |
45.300
2.847.000 |
105.250
6.620.000 |
1.标准条件为20℃，管道schedule 40 2.psig 3.lb/ft3
|
天然气的测量范围SCMM4 |
|
压力5
（密度）6 |
50mm |
80mm |
100mm |
150mm |
200mm |
300mm |
400mm |
600mm |
900mm |
|
0
.5281 |
.630
9.75 |
1.40
21.50 |
4.02
37 |
5.40
84 |
9.40
146 |
21.25
326 |
33.40
514 |
76
1.170 |
177
2.720 |
|
3.4
2.300 |
1.65
42.40 |
3.70
93.55 |
6.40
161 |
14.55
366 |
25.20
633 |
56.50
1.416 |
89.20
2.235 |
203
5.085 |
471
11.826 |
|
6.9
4.124 |
2.50
76.20 |
5.50
168 |
9.45
289 |
21.55
656 |
37.30
1.135 |
83.40
2.540 |
131.50
4.008 |
298
9.118 |
695
21.20, 5 |
|
11
6.260 |
3.30
116 |
7.25
255 , |
12.50
439 |
28.40
995 |
49
1.725 |
110
3.855 |
174
6.085 |
395
13.845 |
920
32.190 |
|
13.8
7.719 |
3.80
143 |
8.30
314 |
14.40
541 |
32.70
1.227 |
56.60
2.124 |
126.50
4.752 |
200
7.505 |
455
17.068 |
1.055
39.700 |
|
20.7
11.31 |
4.80
209 |
10.80
461 |
18.60
793 |
42.20
1.800 |
73.10
3.113 |
163
6.966 |
255
11.000 |
587
25.020 |
1.365
58.180 |
|
27.6
14.91 |
5.80
275.50 |
13
607 |
22.30
1.044 |
50.75
2.370 |
87.90
4.105 |
196
9.180 |
310
14.500 |
705
33.000 |
1.640
76.667 |
|
34.5
18.51 |
6.78
342 |
15
753 |
25.80
1.296 |
58.60
2.945 |
101
5.092 |
227
11.393 |
358
17.988 |
815
40.950 |
1.890
95.155 |
|
69
36.48 |
10.70
675 |
23.55
1.485 |
40.60
2.555 |
92.25
5.800 |
159
10.040 |
357
22.465 |
564
35.465 |
1.280
80.675 |
2.980
187.600 |
4.标准条件为20℃，管道schedule 40 5.bar 6.kg/m3
|
空气的测量范围SCFM1 |
|
压力2
（密度）3 |
2" |
3" |
4" |
6" |
8" |
12" |
16" |
24" |
36" |
|
0
0.0752 |
17
360 |
35.70
760 |
60
1.320 |
146
3.012 |
250
5.230 |
560
11.500 |
880
18.150 |
2.043
41.250 |
4.651
95.902 |
|
50
0.3312 |
45
1.525 |
95
3.350 |
170
5.750 |
389
13.050 |
675
22.600 |
1.520
50.650 |
2.389
80.090 |
5.400
182.000 |
12.500
425.000 |
|
100
0.5871 |
65
2.700 |
145
6.010 |
240
10.200 |
575
23.250 |
998
40.100 |
2.250
90.098 |
3.500
142.000 |
8.020
322.000 |
18.500
750.000 |
|
150
0.8430 |
85
3.860 |
185
8.500 |
320
14.650 |
730
33.250 |
1.250
57.500 |
2.850
129.000 |
4.500
203.250 |
10.200
463.000 |
23.750
1.075.000 |
|
200
1.0998 |
98
5.050 |
220
11.120 |
375
19.100 |
875
43.300 |
1.505
75.050 |
3.398
170.000 |
5.350
265.000 |
12.200
603.000 |
28.400
1.400.700 |
|
300
1.611 |
130
7.400 |
280
16.200 |
475
27.900 |
1.130
63.500 |
1.950
11.020 |
4.375
246.000 |
6.925
388.125 |
15.700
883.000 |
37.000
2.054.000 |
|
400
2.123 |
150
9.750 |
340
21.400 |
590
37.000 |
1.330
83.650 |
2.325
145.000 |
5.250
324.000 |
8.300
512.000 |
18.900
1.165.000 |
44.000
2.705.000 |
|
500
2.635 |
180
12.000 |
398
26.600 |
690
46.000 |
1.525
104.000 |
2.700
180.000 |
6.000
402.100 |
9.600
635.000 |
21.000
1.445.000 |
50.900
3.360.000 |
|
1000
5.194 |
280
23.800 |
625
52.400 |
1.090
90.200 |
2.450
205.000 |
4.200
355.000 |
9.500
793.000 |
15.000
1.252.000 |
42.000
3.546.000 |
80.000
6.620.000 |
1、标准条件为20℃，管道schedule 40 2.psig 3.Ib/ft3
|
空气的测量范围SCMM4 |
|
压力5
（密度）6 |
50mm |
80mm |
100mm |
150mm |
200mm |
300mm |
400mm |
600mm |
900mm |
|
0
1.205 |
.480
9.75 |
1.06
21.5 |
1.80
37 |
4.15
84 |
7.10
145.5 |
19.40
393 |
25.40
514 |
57.80
1170 |
134
2.720 |
|
3.4
5.248 |
1.28
42.50 |
2.80
94 |
4.80
161 |
11
366 |
19.20
633 |
42.90
1420 |
67.50
2235 |
154
5.100 |
358
11.830 |
|
6.9
9.409 |
1.90
76.20 |
4.10
168 |
7.20
289 |
16.30
656 |
28.30
1135 |
63
2540 |
100
4010 |
225
9120 |
528
21.203 |
|
11
14.28 |
2.50
116 |
5.50
255 |
9.50
439 |
21.60
995 |
37.40
1.725 |
83.75
3.855 |
130
6.085 |
300
13.850 |
695
32.200 |
|
13.8
17.61 |
2.80
143 |
6.30
314 |
10.90
541 |
24.75
1.227 |
43
2.125 |
96
4.755 |
150
7510 |
345
17.100 |
804
40.000 |
|
20.7
25.82 |
3.70
210 |
8.20
461 |
14.15
795 |
32
1.800 |
55.50
3113 |
120
7.000 |
195
11.000 |
445
25.025 |
1.025
58.200 |
|
27.6
34.02 |
4.40
280 |
9.80
610 |
17
1050 |
38.50
2370 |
66
4.110 |
150
9200 |
235
14.5000 |
535
33.000 |
1.240
76.670 |
|
34.5
42.22 |
5.10
342 |
11.40
755 |
19.60
1.300 |
44.50
2.950 |
77
5.100 |
170
11.400 |
270
18.000 |
620
41.000 |
1.440
95.200 |
|
69
83.24 |
8.1
670 |
17.90
1.500 |
30.50
2.555 |
70
5.800 |
120
10.040 |
270
22.500 |
425
35.500 |
970
81.000 |
2.250
188.000 |
4.标准条件为20℃，管道schedule 40 5.bar 6.kg/m3
直管段要求
|
直管段要求 |
上游 |
下游 |
|
仪表前一个90。弯 |
10D |
5D |
|
仪表前两个90。弯 |
15D |
5D |
|
仪表前两个异面90。弯 |
30D |
5D |
|
仪表前缩径 |
10D |
5D |
|
仪表前有调节阀 |
30D |
5D |
|
仪表前有三通 |
30D |
5D |
D指的是管线的内径。如果没有足够的直管段，建议您使用我们带缩径整流功能的FVP 型涡街流量计，它可以适当降低上述直管段的要求。
尺寸和重量
装配尺寸
|
型号 |
接口 |
H |
A |
B |
C |
D |
E |
|
In. |
mm |
In. |
mm |
In. |
mm |
In. |
mm |
In. |
mm |
In. |
mm |
|
LPIV |
1 1/2” NPT |
2-3 |
50-75 |
5 |
125 |
12 |
300 |
17 |
425 |
14.25 |
356.25 |
1.25 |
31.25 |
|
LPIV |
1 1/2” NPT |
4-24 |
100-600 |
5 |
125 |
13.5 |
337.5 |
18.5 |
462.5 |
14.25 |
356.25 |
1.25 |
31.25 |
重量
|
型号 |
接口 |
H |
重量 |
|
In. |
mm |
Ib |
Kg |
|
LPIV |
1 1/2” NPT |
2—3 |
50—75 |
14 |
6.35 |
|
LPIV |
1 1/2” NPT |
4—24 |
100—600 |
16.5 |
7.48 |

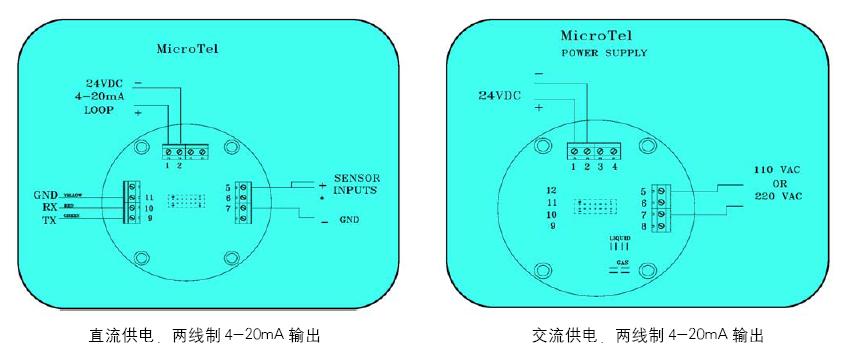

接线图
选型指南
型号 LPIV-XX-XX-X-XXX-XX
|
|
描述 |
型号 |
|
项目 |
测量气体、蒸汽和液体 |
LPIV |
— |
— |
— |
— |
— |
|
管径 |
2”50 mm
……
24”600 mm
……. |
—
—
—
— |
02
……
24
…… |
—
—
—
— |
—
—
—
— |
—
—
—
— |
—
—
—
— |
|
安装座 |
碳钢
304钢 |
—
— |
—
— |
CS
SS |
—
— |
—
— |
—
— |
|
显示 |
一体失
分体式 |
—
— |
—
— |
—
— |
L
R |
—
— |
—
— |
|
电压 |
24VDC
220VAC |
—
— |
—
— |
—
— |
—
— |
24
220 |
—
— |
|
温度 |
232℃
343℃ |
—
— |
—
— |
—
— |
—
— |
—
— |
LT
HT |
说明
1. 建议选型时使用耐思公司的仪表选型软件进行
2. 管径大于24“600mm为非标产品
3. 标准的分体式安装自带10m 电缆线，超过10m 请声明
4. 输出为4-20mA
5. 仪表防护标准为NEMA 4X/IP66，防爆标准符合下列标准：
FM Approved
UL Classified
CSA Approved
CENELEC for use in;
Class I, Groups B,C & D,
Class II, Groups E,F & G and
Class III hazardous locations as
defined by the National Electrical Codes
and Canadian Electrical Code.
分体式安装（可选项）
分体式最远可安装在100米外带多股线防水插头
铝制防爆，防水外壳NEMA 4X/IP66
