二位二通膜片先导式电磁阀
图形符号
产品说明
电导膜片式电磁阀关键部件采用进口材料，具有稳定性好，低噪声，使用寿命长，广泛适用于各种介质如（煤气，水，油品，压缩空气）。以下规格部分可选做常开，高温130℃，防爆，定时，阀体可选黄铜或不锈钢，特殊规格可定做。
技术规格
|
型号 |
接口G |
压力MPa |
公称通经￠ |
环境温度 |
介质温度 |
KV值M3/H |
电压 |
|

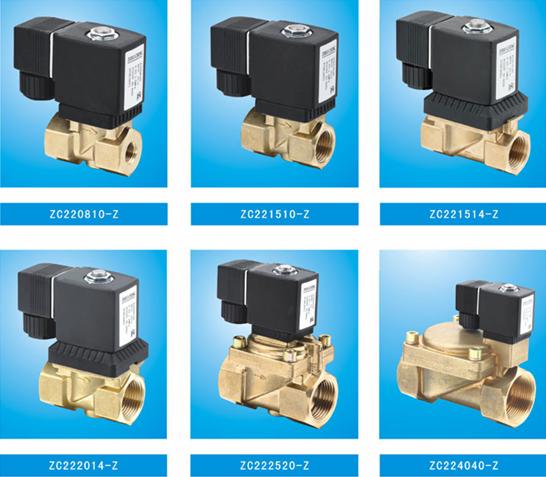

ZC220810-Z |
G1/4” |
0.03-1.0 |
10 |
-10～50℃ |
-10～90℃ |
2.2 |
可选 |
|
ZC221010-Z |
G3/8” |
0.03-1.0 |
10 |
2.2 |
|
ZC221510-Z |
G1/2” |
0.03-1.0 |
10 |
2.2 |
|
ZC221514-Z |
G1/2” |
0.03-1.2 |
14 |
8.5 |
|
ZC222014-Z |
G3/4” |
0.03-1.2 |
14 |
8.5 |
|
ZC222020-Z |
G3/4” |
0.03-1.6 |
20 |
11.2 |
|
ZC222520-Z |
G1” |
0.03-1.6 |
20 |
11.2 |
|
ZC223240-Z |
G11/4” |
0.05-1.6 |
40 |
28 |
|
ZC224040-Z |
G11/4” |
0.05-1.6 |
40 |
28 |
|
ZC225050-Z |
G2” |
0.05-1.6 |
50 |
46 |
尺寸图
尺寸
|
型号/订货号 |
A |
B |
C |
D |
E |
F |
G |
|
ZC220810-Z |
52 |
40 |
87 |
77 |
36 |
27 |
38 |
|
ZC221010-Z |
|
ZC221510-Z |
|
ZC221514-Z |
67 |
92 |
90 |
26 |
44 |
|
ZC222014-Z |
62 |
94 |
82 |
32 |
|
ZC222020-Z |
85 |
120 |
93 |
41 |
60 |
|
ZC222520-Z |
|
ZC223240-Z |
135 |
142 |
142 |
56 |
96 |
|
ZC224040-Z |
|
ZC225050-Z |
160 |
167 |
165 |
70 |
110 |
