一、简 介
KY2系列Φ38mm孔夹钳型两（三）线制电流变送器是应用霍尔效应的开环电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
二、特 性
1、应用霍尔效应的开环电流传感器
2、符合UL94—V0标准的绝缘外壳
3、原副边回路电绝缘
三、优 势
最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力
四、应 用
变频调速系统、通讯电源、电池电源、不间断电源、开关电源、斩波器、电化学
五、电参数
产品型号：KY2—□A/4—20mA
原边额定有效值电流：AC /DC0～800A各档
副边输出电流：DC 4～20mA
电源电压（±5%）：＋24VDC
绝缘耐压（原副边之间）：50HZ，1分钟，3KV
测量负载：250Ω
电流消耗：30mA
测量总精度（25℃）：±1%F.S
线性度：±1%
零点失调电流：±0.2mA
温度漂移（0～＋70℃）：≤0.1%／℃
响应时间：＜300ms
di／dt跟随精度：100A／μs
频带宽度：30Hz…3KHz
环境操作温度：－10℃～＋70℃
环境贮存温度：－25℃～＋85℃
测量孔径：Φ38mm

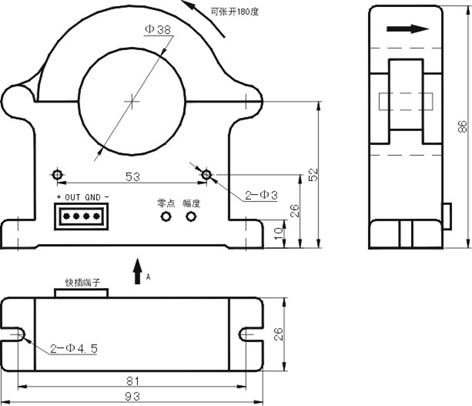

六、KY2系列Φ38mm孔夹钳型电流变送器外形尺寸图
副边连接：
＋：电源电压＋24VDC
OUT：输出OUT
GND：空
－：空
输出调节：
幅度：幅度调节
零点：零点调节
七、机械参数
1、自然公差：±0.2mm
2、原边穿孔：Φ38mm
3、安装：2孔定位栓Φ4.5mm
八、使用说明
1、当原边电流沿传感器箭头方向流动时，在输出端OUT获得同相电压（或电流）
2、原边导体温度不得超过80℃
3、原边母排完全充满原边穿孔时，可获得最佳动态特性
4、原边额定电流值及副边额定电压（或电流）可由用户指定生产
5、传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电压（或电流）大小（注：错误的接线可能导致模块的损坏）
九、接线原理图
