产品名称：
|
西门子CPU 221
|
|
型 号：
|
6ES7 211-0AA23-0XB0，6ES7 211-0BA23-0XB0
|
|
价 格：
|
0.00
|
|
品 牌：
|
1
|
|
|
|
|
CPU 221 DC/DC/DC |
CPU 221 AC/DC/继电器 |
| 物理特性 |
| 尺寸(W X H X D) |
90x80x62mm |
90x80x62mm |
| 重量 |
270g |
310g |
| 功耗 |
3 W |
6 W |
| 存储器特性 |
| 程序存储器 |
|
|
| 在线程序编辑时 |
4096 bytes |
4096 bytes |
| 非在线程序编辑时 |
4096 bytes |
4096 bytes |
| 数据存储器 |
2048 bytes |
2048 bytes |
| 装备(超级电容) |
50小时/典型值(40°C时最少8小时) |
50小时/典型值(40°C时最少8小时) |
| (可选电池) |
200天/典型值 |
200天/典型值 |
| I/O 特性 |
| 本机数字量输入 |
6输入 |
6输入 |
| 本机数字量输出 |
4输出 |
4输出 |
| 本机模拟量输入 |
无 |
无 |
| 本机模拟量输出 |
无 |
无 |
| 数字I/O映象区 |
256(128输入/128输出) |
256(128输入/128输出) |
| 模拟I/O映象区 |
无 |
无 |
| 允许最大的扩展I/O模块 |
无 |
无 |
| 允许最大的智能模块 |
无 |
无 |
| 脉冲捕捉输入 |
6 |
6 |
| 高速计数器 |
|
|
| 总数 |
4个 |
4个 |
| 单相计数器 |
4，每个30KHz |
4，每个30KHz |
| 两相计数器 |
2，每个20KHz |
2，每个20KHz |
| 脉冲输出 |
2个20KHz(仅限于DC输出) |
2个20KHz(仅限于DC输出) |
| 常规特性 |
| 定时器总数 |
256个 |
256个 |
| 1ms |
4个 |
4个 |
| 10ms |
16个 |
16个 |
| 100ms |
236个 |
236个 |
| 计数器总数 |
256(由超级电容或电池备份) |
256(由超级电容或电池备份) |
| 内部存储器位掉电保持 |
256(由超级电容或电池备份) |
256(由超级电容或电池备份) |
|
112(存储在EEPROM) |
112(存储在EEPROM) |
| 时间中断 |
2个1ms分辨率 |
2个1ms分辨率 |
| 边沿中断 |
4个上升沿和/或4个下降沿 |
4个上升沿和/或4个下降沿 |
| 模拟电位器 |
1个8位分辨率 |
1个8位分辨率 |
| 布尔量运算执行时间 |
0.22 μs |
0.22 μs |
| 时钟 |
可选卡件 |
可选卡件 |
| 卡件选项 |
存储器、电池和实时时钟 |
存储器、电池和实时时钟 |
| 集成的通信功能 |
| 接口 |
1个RS-485 接口 |
1个RS-485 接口 |
| PPI, DP/T波特率 |
9.6,19.2和187.5kbaud |
9.6,19.2和187.5kbaud |
| 自由口波特率 |
1.2kbaud至115.2kbaud |
1.2kbaud至115.2kbaud |
| 每段最大电缆长度 |
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200 米 |
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200 米 |
|
未使用隔离中继器：50 米 |
未使用隔离中继器：50 米 |
|
每段32个站，每个网络126个站 |
每段32个站，每个网络126个站 |
| 最大站点数 |
32 |
32 |
| 最大主站数 |
是(NETR/NETW) |
是(NETR/NETW) |
| 点到点(PPI主站模式) |
共4个，2个保留 |
共4个，2个保留 |
| MPI连接 |
(1个给PG ，1个给OP) |
(1个给PG ，1个给OP) |
| 电源特性 |
| 输入电源 |
| 输入电压 |
20.4 至 28.8 VDC |
85至264 VAC(47至63Hz) |
| 输入电流 |
80mA(仅CPU，24 VDC) |
30/15mA(仅CPU ，120/240 VAC) |
| |
450mA(最大负载，24 VDC) |
120/60mA(最大负载，120/240 VAC) |
| 冲击电流 |
12A ，28.8 VDC时 |
20A ，264 VAC时 |
| 隔离(现场与逻辑) |
不隔离 |
1500 VAC |
| 保持时间(掉电) |
10ms，24 VDC时 |
20/80μs ，120/240 VAC时 |
| 保险(不可替换) |
3A，250 V时慢速熔断 |
2A，250 V时慢速熔断 |
| 24 VDC 传感器电源 |
| 传感器电压 |
L+ 减 5V |
20.4 至 28.8 VDC |
| 电流限定 |
1.5A 峰值，终端限定非破坏性 |
1.5A 峰值，终端限定非破坏性 |
| 纹波噪声 |
来自输入电源 |
小于 1 V 峰分值 |
| 隔离 ( 传感器与逻辑 ) |
非隔离 |
非隔离 |
| 数字量输入特性 |
| 本机集成数字量输入点数 |
6 输入 |
6 输入 |
| 输入类型 |
漏型/源型(IEC类型1/漏型) |
漏型/源型(IEC类型1/漏型) |
| 额定电压 |
24VDC，4mA典型值时 |
24VDC，4mA典型值时 |
| 最大持续允许电压 |
30V DC |
30V DC |
| 浪涌电压 |
35V DC，0.5秒 |
35V DC，0.5秒 |
| 逻辑1信号(最小) |
15 VDC，2.5mA |
15 VDC，2.5mA |
| 逻辑0信号(最大) |
5 VDC，1mA |
5 VDC，1mA |
| 输入延迟 |
可选(0.2至12.8ms) |
可选(0.2至12.8ms) |
| 连接2线接近开关传感器(Bero) |
|
|
| 允许漏电流最大 |
1mA |
1mA |
| 隔离(现场与逻辑) |
|
|
| 光电隔离 |
是 |
是 |
| 隔离组 |
500 VAC，1 分钟 |
500 VAC，1 分钟 |
| 高速输入速率 |
见接线图 |
见接线图 |
| 高速计数器逻辑1=15–30 VDC |
|
|
| 高速计数器逻辑1=15–26 VDC |
20KHz(单相)，10KHz(两相) |
20KHz(单相)，10KHz(两相) |
| 同时接通的输入 |
30KHz(单相)，20KHz(两相) |
30KHz(单相)，20KHz(两相) |
| 电缆长度最大 |
所有 |
所有 |
| 屏蔽 |
|
|
|
500米(标准输入) |
500米(标准输入) |
| 非屏蔽 |
50米(高速计数器输入) |
50米(高速计数器输入) |
|
300米(标准输入) |
300米(标准输入) |
| 数字量输出特性 |
| 本机集成数字量输出点数 |
4 输出 |
4 输出 |
| 输出类型 |
固态-MOSFET(源型) |
干触点 |
| 额定电压 |
24 VDC |
24VDC或250VAC |
| 电压范围 |
20.4至28.8 VDC |
5至30V DC或5至250V AC |
| 浪涌电流(最大) |
8A，100ms |
5A，4s(10%工作率时) |
| 逻辑1(最小) |
20 VDC，最大电流 |
- |
| 逻辑0(最大) |
0.1 VDC，10KΩ 负载 |
- |
| 每点额定电流(最大) |
0.75A |
2.0A |
| 每个公共端的额定电流(最大) |
6A |
10A |
| 漏电流(最大) |
10 μA |
- |
| 灯负载(最大) |
5 W |
30 W DC；200 W AC |
| 感性嵌位电压 |
L+ 减 48 VDC，1W功耗 |
- |
| 接通电阻(接点) |
0.3 Ω典型值(0.6 Ω 最大值) |
0.2 Ω(新的时候最大值) |
| 隔离 |
|
|
| 光电隔离(现场到隔离) |
500 VAC，1分钟 |
- |
| 逻辑到接点 |
- |
1500 VAC，1分钟 |
| 电阻(逻辑到接点) |
- |
100 MΩ |
| 隔离组 |
见接线图 |
见接线图 |
| 延时(最大) |
|
|
| 断开到接通 |
2μs(Q0.0, Q0.1)，15μs(其它) |
- |
| 接通到断开 |
10μs(Q0.0, Q0.1)，130μs(其它) |
- |
| 切换 |
- |
10ms |
| 脉冲频率(最大) |
20KHz(Q0.0和Q0.1) |
1Hz |
| 机械寿命周期 |
- |
10,000,000(无负载) |
| 触点寿命 |
- |
100,000(额定负载) |
| 同时接通的输出 |
55°C时，所有的输出(水平安装) |
55°C时，所有的输出(水平安装) |
|
45°C时，所有的输出(垂直安装) |
45°C时，所有的输出(垂直安装) |
| 两个输出并联 |
是，仅输出同组时 |
否 |
| 电缆长度(最大) |
|
|
| 屏蔽 |
500米 |
500米 |
| 非屏蔽 |
150米 |
150米 |

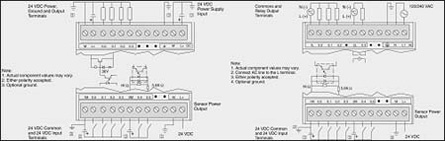

CPU 221 DC/DC/DC 连接器端子图

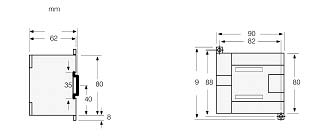

CPU 221 尺寸图
|
|
|
