工控产品-西门子CPU 222 CN-6ES7 212-1AB23-0XB8 ，6ES7 212-1BB23-0XB8

CPU 222 CN 技术规范

	CPU 222 CN DC/DC/DC	CPU 222 CN AC/DC/ 继电器
物理特性
尺寸 (W X H X D)	90 x 80 x 62 mm	90 x 80 x 62 mm
重量	270 g	310 g
功耗	5 W	7 W
存储器特性
程序存储器
在线程序编辑时	4096 bytes	4096 bytes
非在线程序编辑时	4096 bytes	4096 bytes
数据存储器	2048 bytes	2048 bytes
装备(超级电容)	50小时/典型值(40°C时最少8小时)	50小时/典型值(40°C时最少8小时)
(可选电池)	200天/典型值	200天/典型值
I/O特性
本机数字量输入	8 输入	8 输入
本机数字量输出	6 输出	6 输出
本机模拟量输入	无	无
本机模拟量输出	无	无
数字I/O映象区	256(128输入/128输出)	256(128输入/128输出)
模拟I/O映象区	32(16输入/16输出)	32(16输入/16输出)
允许最大的扩展 I/O 模块	2个模块	2个模块
允许最大的智能模块	2 个模块	2 个模块
脉冲捕捉输入	8	8
高速计数器
总数	4个	4个
单相计数器	4，每个30KHz	4，每个30KHz
两相计数器	2，每个20KHz	2，每个20KHz
脉冲输出	2个20KHz(仅限于DC输出)	2个20KHz(仅限于DC输出)
常规特性
定时器总数	256 个	256 个
1ms	4 个	4 个
10ms	16 个	16 个
100ms	236 个	236 个
计数器总数	256(由超级电容或电池备份)	256(由超级电容或电池备份)
内部存储器位掉电保持	256(由超级电容或电池备份)	256(由超级电容或电池备份)
	112(存储在EEPROM)	112(存储在EEPROM)
时间中断	2个1ms分辨率	2个1ms分辨率
边沿中断	4个上升沿和/或4个下降沿	4个上升沿和/或4个下降沿
模拟电位器	1个8位分辨率	1个8位分辨率
布尔量运算执行时间	0.22 μs	0.22 μs
时钟	可选卡件	可选卡件
卡件选项	存储器、电池和实时时钟	存储器、电池和实时时钟
集成的通信功能
接口	1个RS-485接口	1个RS-485接口
PPI,DP/T波特率	9.6,19.2和187.5kbaud	9.6,19.2和187.5kbaud
自由口波特率	1.2kbaud至115.2kbaud	1.2kbaud至115.2kbaud
每段最大电缆长度	使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米	使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
	未使用隔离中继器：50米	未使用隔离中继器：50米
	每段32个站，每个网络126个站	每段32个站，每个网络126个站
最大站点数	32	32
最大主站数	是(NETR/NETW)	是(NETR/NETW)
点到点(PPI主站模式)	共4个，2个保留	共4个，2个保留
MPI连接	(1个给PG，1个给OP)	(1个给PG，1个给OP)
电源特性
输入电源
输入电压	20.4至28.8 VDC	85至264 VAC(47至63Hz)
输入电流	85mA(仅CPU，24VDC)	40/20mA(仅CPU，120/240 VAC)
	500mA(最大负载，24 VDC)	140/70mA(最大负载，120/240 VAC)
冲击电流	12A，28.8 VDC 时	20A，264 VAC 时
隔离(现场与逻辑)	不隔离	1500 VAC
保持时间(掉电)	10ms，24 VDC 时	20/80ms，120/240 VAC时
保险(不可替换)	3A，250V时慢速熔断	2A，250V时慢速熔断
24 VDC传感器电源
传感器电压	L+减5V	20.4至28.8 VDC
电流限定	1.5A峰值，终端限定非破坏性	1.5A峰值，终端限定非破坏性
纹波噪声	来自输入电源	小于1V峰分值
隔离(传感器与逻辑)	非隔离	非隔离
数字量输入特性
本机集成数字量输入点数	8 输入	8 输入
输入类型	漏型/源型(IEC类型1/漏型)	漏型/源型(IEC类型1/漏型)
额定电压	24 VDC，4mA典型值时	24 VDC，4mA典型值时
最大持续允许电压	30V DC	30V DC
浪涌电压	35V DC，0.5秒	35V DC，0.5秒
逻辑1信号(最小)	15 VDC，2.5mA	15 VDC，2.5mA
逻辑0信号(最大)	5 VDC，1mA	5 VDC，1mA
输入延迟	可选(0.2至12.8ms)	可选(0.2至12.8ms)
连接2线接近开关传感器(Bero)
允许漏电流最大	1mA	1mA
隔离(现场与逻辑)
光电隔离	是	是
隔离组	500 VAC，1分钟	500 VAC，1分钟
高速输入速率	见接线图	见接线图
高速计数器逻辑1=15–30 VDC
高速计数器逻辑1=15–26VDC	20KHz(单相)，10KHz(两相)	20KHz(单相)，10KHz(两相)
同时接通的输入	30KHz(单相)，20KHz(两相)	30KHz(单相)，20KHz(两相)
电缆长度最大	所有	所有
屏蔽
	500米(标准输入)	500米(标准输入)
非屏蔽	50米(高速计数器输入)	50米(高速计数器输入)
	300米(标准输入)	300米(标准输入)
数字量输出特性
本机集成数字量输出点数	6 输出	6 输出
输出类型	固态-MOSFET(源型)	干触点
额定电压	24 VDC	24 VDC或250 VAC
电压范围	20.4至28.8 VDC	5至30 VDC或5至25 0VAC
浪涌电流(最大)	8A，100ms	5A，4s(10%工作率时)
逻辑1(最小)	20 VDC，最大电流	-
逻辑0(最大)	0.1 VDC，10KΩ负载	-
每点额定电流(最大)	0.75A	2.0A
每个公共端的额定电流(最大)	6A	10A
漏电流(最大)	10μA	-
灯负载(最大)	5W	30W DC；200W AC
感性嵌位电压	L+减48 VDC，1W功耗	-
接通电阻(接点)	0.3Ω典型值(0.6Ω最大值)	0.2Ω(新的时候最大值)
隔离
光电隔离(现场到隔离)	500 VAC，1分钟	-
逻辑到接点	-	1500 VAC，1分钟
电阻(逻辑到接点)	-	100 MΩ
隔离组	见接线图	见接线图
延时(最大)
断开到接通	2μs(Q0.0,Q0.1)，15μs(其它)	-
接通到断开	10μs(Q0.0,Q0.1)，130μs(其它)	-
切换	-	10ms
脉冲频率(最大)	20KHz(Q0.0和Q0.1)	1Hz
机械寿命周期	-	10,000,000(无负载)
触点寿命	-	100,000(额定负载)
同时接通的输出	55°C时，所有的输出(水平安装)	55°C时，所有的输出(水平安装)
	45°C时，所有的输出(垂直安装)	45°C时，所有的输出(垂直安装)
两个输出并联	是，仅输出同组时	否
电缆长度(最大)
屏蔽	500 米	500 米
非屏蔽	150 米	150 米

返回TOP

CPU 222 CN DC/DC/DC 接器端子图

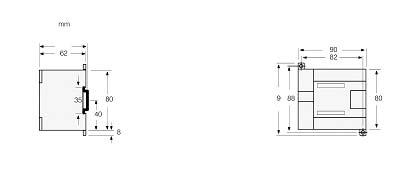

CPU 222 CN 尺寸图
