描述
|

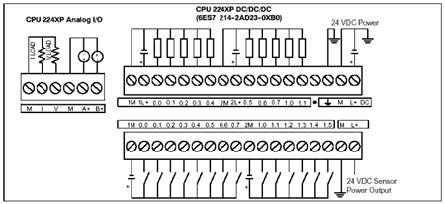

CPU 224XP DC/DC/DC
|

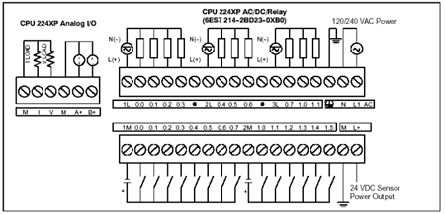

CPU 224XP AC/DC/继电器
|
物理特性
|
尺寸(W X H X D)
重量
功耗
|
140x80 x62mm
390g
8W
|
140x80 x62mm
440g
11W
|
存储器特性
|
程序存储器
在线程序编辑时
非在线程序编辑时
数据存储器
装备(超级电容)
(可选电池)
|
12288 bytes
16384 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
12288 bytes
16384 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
I/O特性
|
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O映象区
模拟I/O映象区
允许最大的扩展I/O模块
允许最大的智能模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出
|
14输入
10输出
2输入
1输出
256(128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
4，每个30KHz
2，每个200KHz
3，每个20KHz
1，每个100KHz
2个100KHz(仅限于DC输出)
|
14输入
10输出
2输入
1输出
256(128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
4，每个30KHz
2，每个200KHz
3，每个20KHz
1，每个100KHz
2个100KHz(仅限于DC输出)
|
常规特性
|
定时器总数
1ms
10ms
100ms
计数器总数
内部存储器位掉电保持
时间中断
边沿中断
模拟电位器
布尔量运算执行时间
时钟
卡件选项
|
256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22μs
内置
存储卡和电池卡
|
256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22μs
内置
存储卡和电池卡
|
集成的通信功能
|
接口
PPI, DP/T波特率
自由口波特率
每段最大电缆长度
最大站点数
最大主站数
点到点(PPI主站模式)
MPI连接
|
2个RS-485接口
9.6,19.2和187.5kbaud
1.2kbaud至115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR/NETW)
共4个，2个保留
(1个给PG，1个给OP)
|
2个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud至115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR /NETW)
共4个，2个保留
(1个给PG，1个给OP)
|
电源特性
|
输入电源
|
输入电压
输入电流
冲击电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换)
|
20.4 至 28.8VDC
120mA(仅CPU，24VDC)
900mA(最大负载，24VDC)
12A，28.8 VDC时
不隔离
10ms ，24 VDC时
3A，250 V时慢速熔断
|
85 至 264VAC(47至 63Hz)
70/35mA (仅CPU，120/240VAC)
220/100mA (最大负载，120/240 VAC)
20A ，264 VAC时
1500 VAC
20/80ms，120/240 VAC时
2A，250 V时慢速熔断
|
24 VDC传感器电源
|
传感器电压
电流限定
纹波噪声
隔离(传感器与逻辑)
|
L+ 减5V
1.5A峰值，终端限定非破坏性
来自输入电源
非隔离
|
20.4 至28.8 VDC
1.5A峰值，终端限定非破坏性
小于1V峰分值
非隔离
|
数字量输入特性
|
本机集成数字量输入点数
输入类型
额定电压
最大持续允许电压
浪涌电压
逻辑1信号(最小)
逻辑0信号(最大)
输入延迟
连接2线接近开关传感器(Bero)
允许漏电流最大
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
高速计数器逻辑1=15–30 VDC
高速计数器逻辑1=15–26 VDC
HC4和HC5逻辑1>4VDC
同时接通的输入
电缆长度最大
屏蔽
非屏蔽
|
14输入
漏型/源型(IEC类型1/漏型，除I0.3到I0.5)
24 VDC，4mA典型值时
30V DC
35V DC，0.5秒
15 VDC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4 VDC，8mA(I0.3 至I0.5)
5 VDC，1mA
(I0.0至I0.2和I0.6至I1.5)
1 VDC，1mA(I0.3 至I0.5)
可选(0.2至12.8ms)
1mA
500 VAC，1分钟
见接线图
20KHz(单相) ， 10KHz(两相)
30KHz(单相) ， 20KHz(两相)
200KHz(单相) ，100KHz(两相)
所有
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
|
14输入
漏型/源型(IEC类型1/漏型，除I0.3到I0.5)
24 VDC，4mA典型值时
30 VDC
35 VDC，0.5秒
15 VDC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4 VDC，8mA(I0.3至I0.5)
5 VDC，1mA
(I0.0至I0.2和I0.6至I1.5)
1 VDC，1mA(I0.3至I0.5)
可选(0.2至12.8ms)
1mA
500VAC，1分钟
见接线图
20KHz(单相)，10KHz(两相)
30KHz(单相)，20KHz(两相)
200KHz(单相)，100KHz(两相)
55°C时所有的DC输入(最大26VDC)
50°C时所有的DC输入(最大30VDC)
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
|
数字量输出特性
|
本机集成数字量输出点数
输出类型
额定电压
电压范围
浪涌电流(最大)
逻辑1(最小)
逻辑0(最大)
每点额定电流(最大)
每个公共端的额定电流(最大)
漏电流(最大)
灯负载(最大)
感性嵌位电压
接通电阻(接点)
|
10输出
固态 -MOSFET(源型)
24VDC
5至28.8VDC(Q0.0至Q0.4)
20.4至28.8VDC(Q0.5至Q1.1)
8A，100ms
L+减0.4V(最大电流时)
0.1VDC，10KΩ负载
0.75A
3.75A
10mA
5W
L+减48VDC，1W功耗
0.3Ω典型值(0.6Ω最大值)
|
10输出
干触点
24 VDC或250 VAC
5至30 VDC或5至250 VAC
5A，4s(10%工作率时)
-
-
2.0A
10A
-
30WDC；200WAC
-
0.2Ω(新的时候最大值)
|
隔离
光电隔离(现场到隔离)
逻辑到接点
电阻(逻辑到接点)
隔离组
延时(最大)
断开到接通
接通到断开
切换
脉冲频率(最大)
机械寿命周期
触点寿命
同时接通的输出
两个输出并联
电缆长度(最大)
屏蔽
非屏蔽
|
500 VAC，1分钟
-
-
见接线图
0.5μs(Q0.0, Q0.1)，15μs(其它)
1.5μs(Q0.0, Q0.1)，130μs(其它)
-
100KHz(Q0.0和Q0.1)
-
-
55°C时，所有的输出(水平安装)
45°C时，所有的输出(垂直安装)
是，仅输出同组时
500米
150米
|
-
1500 VAC，1分钟
100 MΩ
见接线图
-
-
10ms
1Hz
10,000,000(无负载)
100,000(额定负载)
55°C时，所有的输出(水平)
45°C时，所有的输出(垂直)
否
500米
150米
|
模拟量输入特性
|
本机集成模拟量输入点数
模拟量输入类型
电压范围
数据字格式，满量程
DC输入阻抗
最大输入电压
分辨率
最小有效值
隔离
精度
最差情况(0°至55°C)
典型值(25°C)
重复性
模拟到数字的转换时间
转换类型
阶跃响应
噪声抑制
|
2输入
单端输入
±10 V
- 32,000 至 + 32,000
> 100 KΩ
30 VDC
11位加1个符号位
4.88mV
无
± 2.5%满量程
± 1.0%满量程
± 0.05%满量程
125ms
Sigma Delta
最大250 ms
- 20 Db(50Hz典型值)
|
2输入
单端输入
±10 V
- 32,000 至 + 32,000
> 100 KΩ
30 VDC
11位加1个符号位
4.88mV
无
± 2.5%满量程
± 1.0%满量程
± 0.05%满量程
125ms
Sigma Delta
最大250 ms
- 20 Db(50Hz典型值)
|
模拟量输出特性
|
本机集成输出点数
信号范围
电压输出
电流输出
数据字格式，满量程
电压
电流
分辨率，满量程
最小有效值
电压
电流
隔离
精度
最差情况(0°至55°C)
电压输出
电流输出
典型(25°C)
电压输出
电流输出
|
1 输出
0 至10 V
0 至20mA
0 至+ 32767
0 至+ 32000
12位
2.44mV
4.88mA
无
± 2%满量程
± 3%满量程
± 1%满量程
± 1%满量程
|
1输出
0至10V
0至20mA
0至+32767
0至+32000
12位
2.44mV
4.88mA
无
±2%满量程
±3%满量程
±1%满量程
±1%满量程
|
稳定时间
电压输出
电流输出
最大驱动
电压输出
电流输出
|
< 50 μs
< 100 μs
≥ 5000Ω
≤ 500Ω
|
< 50 μs
< 100 μs
≥ 5000Ω
≤ 500Ω
|
