工控产品- MOXA 多串口卡TCC-80-TCC-80

概述

TCC-80转换器通过从RS-232端口取电来实现RS-232到 RS-422/485转换。它将RS-232的TxD和RxD信号转换为半双工的2线RS-485或全双工的4线RS-422/485差分信号。同时，TCC-80内建有15KV ESD浪涌保护功能，可防止输出信号的电流突波。除此之外，TCC-80还提供了通过检测RS-232输出信号TxD状态来实现RS-485自动数据流向控制的功能。因此，客户不必亲自控制RS-485数据的流向。

串口取电

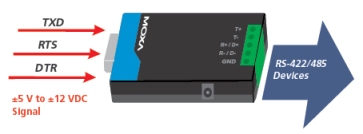

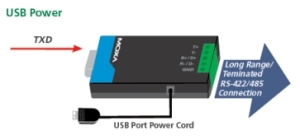

TCC-80的RS-232接口接头为孔式DB9的形式。可直接与PC 机相连，并通过TxD、RxD和DTR信号线向PC机取电。无论这些电平信号高低与否，TCC-80都可以从这些数据/握手信号线上获取足够的电源。若某些应用当中没有使用握手信号，客户可以采用外部供电的方式。电源要求在5-12V DC，例如USB供电或电源适配器。

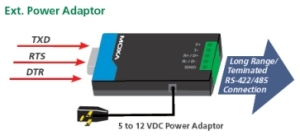

使用外部电源适配器
对TCC-80这类串口取电的设备来讲，终端电阻的选取是非常关键的。在多数情况下，当RS-422/485电缆超过100 米时就会用到终端电阻。除去数据传输产生的功耗，终端电阻产生的功耗大概为75mW之多，此时，通过串口取电的方式就不能满足TCC-80工作的需求。因此，若 RS-422/485传输距离较长而使用到终端电阻或没有使用握手信号时，强烈建议客户使用USB或电源适配器之类的方式为TCC-80供电。

串口取电的功率消耗
通过RS-232串口取电方式使用TCC-80转换器时，尤其要注意电源功耗。RS-232电缆长度以及RS-422/485的传输距离。通常，PC机上的标准串口能够通过TxD、RxD和DTR提供大概70-90mW的电源功率，TCC-80消耗掉其中50mW。需要注意的是，RS-232与主机之间的电缆长度应短于15cm 以确保在传输过程中的电源功率损耗降至最低。余下的功率则用于RS-422/485信号的传输。

特点

串口取电或外部供电

结构紧凑

2/4线422和485方式可选

RS-485自动数据流向控制

自动侦测波特率

15 KV ESD浪涌保护

内建120Ω终端电阻

规格

基本信息

RS-232端

连接器：针式DB9
信号：TxD、RxD、GND直通
内部回部：RTS到CTS，DTR到DSR和DCD

RS-422/485端

连接器：端子排
信号：TxD+, TxD-, RxD+(Data+), RxD-(Data-), GND
模式：4线RS-422, 4线RS-485；2线RS-485（通过拨码开关选择）

RS-485数据流向控制

自动

波特率

50 bps ~ 115.2 kbps

突波保护

15 KV ESD

环境

操作温度

0 ~ 60℃(32 ~ 140°F)

储存温度

-20 ~ 75℃(-4 ~ 167°F)

工作湿度

5 ~ 95% RH

电源要求

输入电源

RS-232串口：TxD, RTS, DTR; 外接电源输入接口

输入电压

5 ~ 12 VDC

电压功耗

10mA@5 VDC（禁用终端电阻）

机械构造

尺寸 (长×宽×高)

42×80×22 mm

外壳

ABS+AC

重量

50±5 g

保修

2年

安全认证

TCC-80

CE Class B，FCC Class B

订购信息

TCC-80

无源型RS-232到RS-422/485转换器，带有15KV ESD突波保护

所有产品提供

USB连接线

使用手册
