按照Lattice下载线标准电路制作，兼容JTAG/ISP模式，兼容Lattice公司的模拟器件、数字器件，下载线长度约80cm，直接使用ispVM即可下载。
提示：该下载线有10Pin和8Pin两种接口规格，购买请注意。
一、Lattice下载线图片：

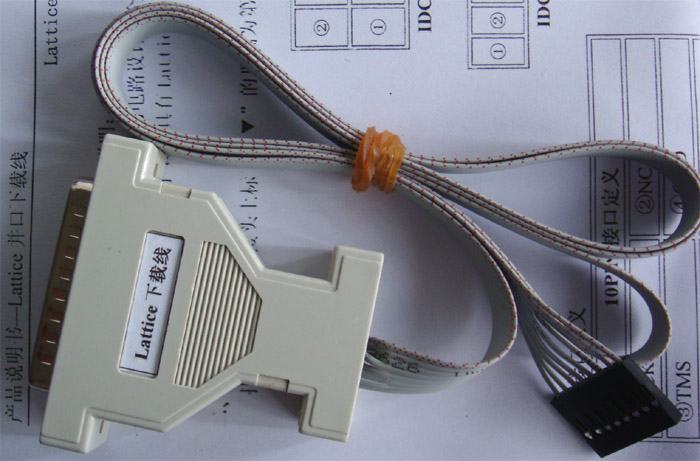

10Pin接口图示

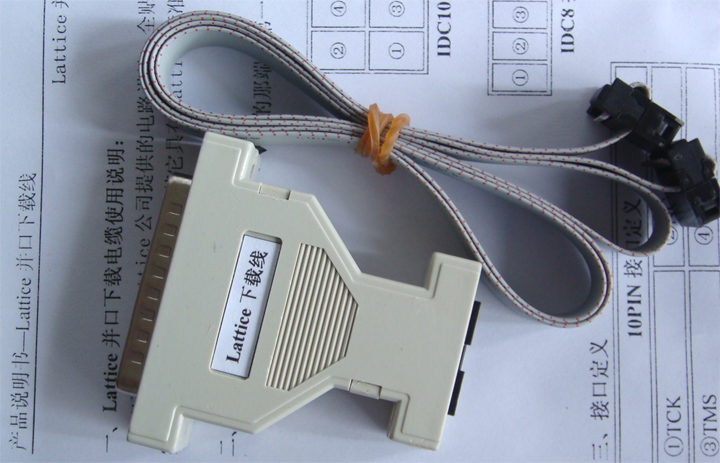

8Pin接口图示
二、接头引脚排布
排线红色线或者接头上标了“▼”的那端为第一脚，引脚分布关系如下：
IDC10接头引脚排布
IDC8 Pin接头引脚排布
三、接口定义：
10Pin接口定义：
| ①TCK |
②NC |
| ③TMS |
④GND |
| ⑤TDI |
⑥VCC |
| ⑦TDO |
⑧GND |
| ⑨TRST |
⑩ENABLE |
8Pin接口定义
|
Pin |
引脚定义 |
|
1 |
VCC |
|
2 |
TDO |
|
3 |
TDI |
|
4 |
ispEN |
|
5 |
NC |
|
6 |
TMS |
|
7 |
GND |
|
8 |
TCK |
注：NC表示没有任何连接，直接悬空即可。
