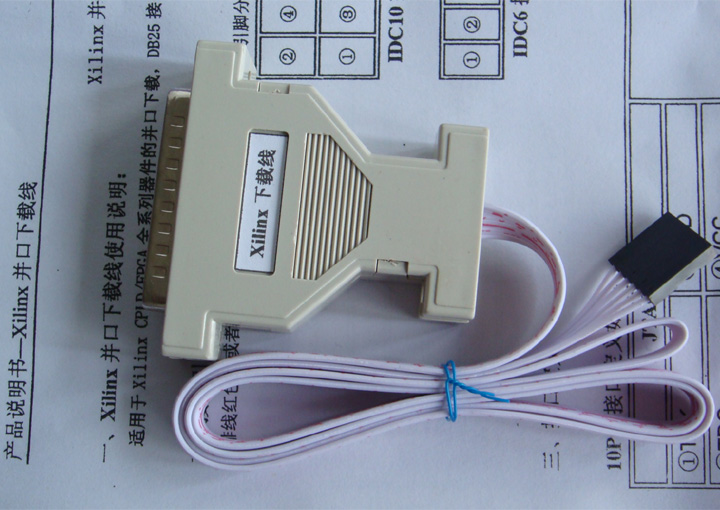

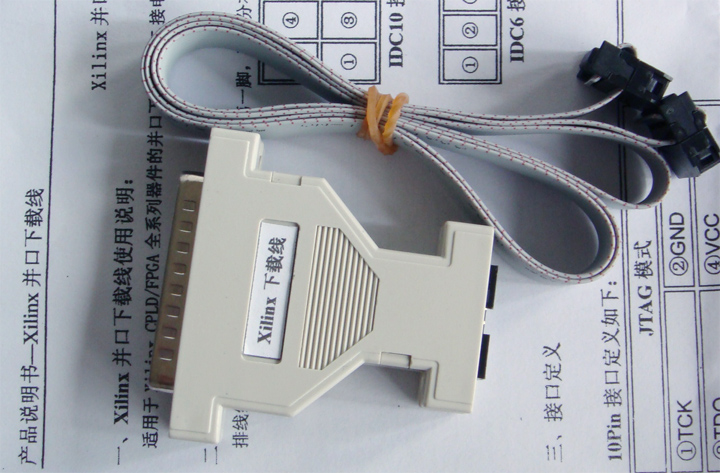

兼容FPGA/JTAG模式。支持老版本Fundation和各种版本ISE软件，可以提供10Pin和6Pin接口的下载线，长度约80cm，端口定义如下，订购时请注明需要6Pin或者是10Pin的接口。
下载线接口图示[Pin编号对应目标板上的接口引脚，下载线红色线或者接头上标了“▼”的那端为第一脚]
6Pin接口图示
10pin接口图示
二、接头引脚排布
排线红色线或者接头上标了“▼”的那端为第一脚，引脚分布关系如下：
IDC10 Pin接头引脚排布
| ② |
④ |
⑥ |
⑧ |
⑩ |
| ① |
③ |
⑤ |
⑦ |
⑨ | |
IDC6 Pin接头引脚排布
| ① |
② |
③ |
④ |
⑤ |
⑥ | |
三、接口定义
10Pin接口定义
|
Pin |
FPGA下载模式 |
JTAG下载模式 |
|
1 |
CCLK |
TCK |
|
2 |
GND |
GND |
|
3 |
D/P |
TDO |
|
4 |
VCC |
VCC |
|
5 |
nPROG |
TMS |
|
6 |
NC |
NC |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
DIN |
TDI |
|
10 |
GND |
GND |
6Pin接口定义
|
Pin |
FPGA 下载模式 |
JTAG下载模式 |
|
1 |
VCC |
VCC |
|
2 |
GND |
GND |
|
3 |
CCLK |
TCK |
|
4 |
D/P |
TDO |
|
5 |
DIN |
TDI |
|
6 |
nPROG |
TMS |
