特点
◎ 红色高亮数码管
◎ 功率因数CosΦ：-0.5∽1∽+0.5
◎ 外形尺寸48H×96W
◎ 电源电压AC 110/220V
◎ SMT贴片加工生产工艺制造
一、 型号及含义
二、 交流单相有功功率测量
|
型 号 |
量 程 |
输入电压 |
输入电流 |
测量不准确度 |
|
DB3-W20 |
0-20．00W |
90V-450V |
≤100mA |
±0.5%F.S±2Digit |
|
DB3-W200 |
0-200．0W |
90V-450V |
≤1A |
±0.5%F.S±2Digit |
|
DB3-W1100 |
0-1100W |
90V-450V |
5A |
±0.5%F.S±2Digit |
说明：.在测量交流功率时，若需要配置电流互感器其二次端额定电流5A，其电压互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于450V电压输入时必须另外配置电压互感器。
其扩展型号 表中所标的功率数为“KW”。
|
|
100V输入型 |
220V输入型 |
|
CT PT |
100V直接输入 |
1KV:100V |
3KV:100V |
11KV:100V |
35KV:100V |
220V直接输入 |
|
5:5A |
0.5 |
5 |
15 |
55 |
175 |
1.1 |
|
10:5A |
1 |
10 |
30 |
110 |
350 |
2.2 |
|
15:5A |
1.5 |
15 |
45 |
165 |
525 |
3.3 |
|
20:5A |
2 |
20 |
60 |
220 |
700 |
4.4 |
|
25:5A |
2.5 |
25 |
75 |
275 |
875 |
5.5 |
|
30:5A |
3 |
30 |
90 |
330 |
1050 |
6.6 |
|
40:5A |
4 |
40 |
120 |
440 |
1400 |
8.8 |
|
50:5A |
5 |
50 |
150 |
550 |
1750 |
11 |
|
60:5A |
6 |
60
|
180 |
660 |
|
13.2 |
|
75:5A |
7.5 |
75 |
225 |
825 |
|
16.5 |
|
100:5A |
10 |
100 |
300 |
1100 |
|
22 |
|
150:5A |
15 |
150 |
450 |
1650 |
|
33 |
|
200:5A |
20 |
200 |
600 |
|
|
44 |
|
250:5A |
25 |
250 |
750 |
|
|
55 |
|
300:5A |
30 |
300 |
900 |
|
|
66 |
|
400:5A |
40 |
400 |
1200 |
|
|
88 |
|
500:5A |
50 |
500 |
1500 |
|
|
110 |
|
600:5A |
60 |
600 |
1800 |
|
|
132 |
|
750:5A |
75 |
750 |
|
|
|
165 |
|
1000:5A |
100 |
1000 |
|
|
|
220 |
|
2000:5A |
200 |
2000 |
|
|
|
440 |
|
3000:5A |
300 |
|
|
|
|
660 |
三、 技术参数
| 输入方式 |
单端输入 |
| A/D转换 |
V/F转换 |
| 测量速度 |
约2.5次/秒 |
| 溢出显示 |
"1" |
| 显示 |
RED LED(14.2mmH) |
| 功率因 |
-0.5∽1∽0.5 |
| 耐压 |
AC1500V 1 min |
| 绝缘电阻 |
DC500V ≥100MΩ |
| 功耗 |
≤4.5VA |
| 电源 |
AC110V/220V 50/60Hz |
| 重量 |
Abt.500g |

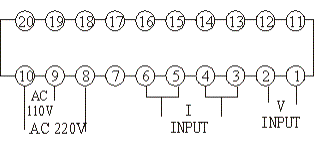

四、 连接图
五、外形及开孔尺寸
六、使用保存注意事项
1.使用前 ,仪表需通电予热15分钟.
2.适宜使用环境温度0～+40℃,相对湿度85%以下.
3.本仪表校准时间间隔为一年.
4.若输入信号伴随高频干扰,应在线里用高频过滤器.
5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
