| 一、 引言 |
|
| |
原文：接地装置引下线的导通检测工作应每年进行一次。根据历次测量结果进行分析比较，已决定是否需要进行开挖、处理。
——摘自《电力设备预防性试验规程》
原文：接地装置引下线通过检测可以发现接地引下线的通短情况，同时可通过阻值的变化判断其受腐蚀的程度，并对历次测量结果进行分析比较，来决定是否开挖、处理。接地装置引下线的导通检测工作应每年进行一次并进行记录、分析。
---摘自《防止电力生产重大事故的二十五项重点要求》
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保证。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与地网连接点电阻增大，从而不能满足电力规程要求，使设备在运行中存在不安全引患，严重时会造成设备失地运行。
|
|
| |
二、仪器简介 |
|
| |
HRJDT型电力设备接地引下线导通电阻测量仪克服了同类仪器存在的测试方法繁琐、工作强度高、精确度低等一系列缺陷。该仪器采用直流恒流电源供电，采用大电流、四线法的测量原理有效地排除了测试线电阻对测试结果的影响，并可直接得到测量回路毫欧级电阻数据，并且仪器选用最新高精度测量电路，具有抗干扰能力强，操作方便，测试数据迅速、准确等优点。
传统的导通测量仪器一般情况下，需要俩到三人来完成测试的全过程。而本公司生产的HRJDT型电力设备接地引下线导通电阻测量仪配有公司自主研发生产的HRJDT型手持式探针，这样不仅大大缩减测试人员的数量（一人就可以完成整个测试的全过程），而且测试数据准确、直观、稳定。
|
|
| |
三、主要技术参数 |
|
| |
1. 测量内容：
电力设备接地引下线导通电阻（mΩ）
2. 仪器组成：
主机 手持式探针 标准测量线
3. 测量范围：
0～1999 mΩ 误差 ≤0.2%
3. 测量功率： DC24V 5A （额定）
4. 测量半径： 50 m
5. 仪器外型： ① 防震箱外型尺寸： 520×285×170（mm）
② 主机外型尺寸： 250×200×100（mm）
③ 手持式探针外型尺寸：85×85×135（mm）
6. 显示方式： LCD显示
7. 环境温度： 0℃～60℃
8. 相对湿度： ≤90%
9. 工作电源： 外部电源 AC220V 50Hz
10.使用条件： 户内、户外、在线测量
11.仪器重量： ① 主机：2.0kg
② 手持式探针：0.5kg
③ 铝合金防震箱：2.5 kg
|
|
| |

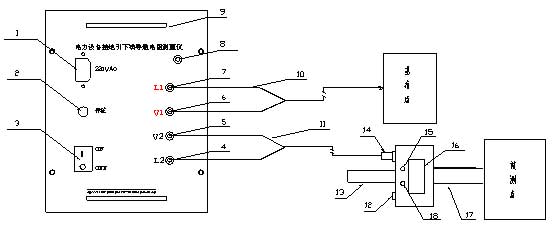

三、仪器结构示意图： |
|
| |
 |
|
| |
1.外接电源插座； 2.保险； 3.主机开关； 4.电流负极输出端L2（连接测试探针黑线端子）；5.电压负极输出输端V2（连接测试探针红线端子）；6.电压正极输出端V1（连接测试短线红线端）；7.电流正极输出端L1(连接测试短线黑线端）； 8.接地线； 9.主机提手； 10.标准测量短线（连接主机和基准点）；11.标准测量长线（连接主机和测量探针）；12.探针开关；13.探针手柄； 14.探针接线座； 15.探针工作指示灯；16.探针显示屏； 17.探针接触器； 18.欠压指示灯。 |
