| 描述 |
CPU 226 CN DC/DC/DC |
CPU 226 CN AC/DC/
继电器 |
| 物理特性 |

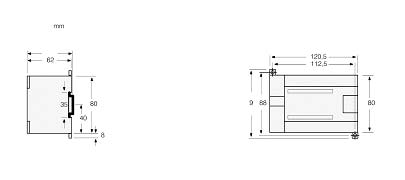

尺寸 (W X H X D)
重量
功耗 |
196 x 80 x 62 mm
550 g
11 W |
196 x 80 x 62 mm
660 g
17 W |
| 存储器特性 |
程序存储器
在线程序编辑时
非在线程序编辑时
数据存储器
装备(超级电容)
(可选电池) |
16384 bytes
24576 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值 |
16384 bytes
24576 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值 |
| I/O特性 |
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O映象区
模拟I/O映象区
允许最大的扩展I/O模块
允许最大的智能模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出 |
24 输入
16 输出
无
无
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
24
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) |
24 输入
16 输出
无
无
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
24
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) |
| 常规特性 |
定时器总数
1ms
10ms
100ms
计数器总数
内部存储器位掉电保持
时间中断
边沿中断
模拟电位器
布尔量运算执行时间
时钟
卡件选项 |
256个
4个
16个
236个
256(由超级电容或电池
备份)
256(由超级电容或电池
备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿 2个8位分辨率
0.22μs
内置
存储卡和电池卡 |
256个
4个
16个
236个
256(由超级电容或电池
备份)
256(由超级电容或电池
备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿 2个8位分辨率
0.22μs
内置
存储卡和电池卡 |
| 集成的通信功能 |
接口
PPI/T波特率
自由口波特率
每段最大电缆长度
最大站点数
最大主站数
点到点(PPI主站模式)
MPI连接 |
2个RS-485接口
9.6,19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：
187.5kbaud可达1000
米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR / NETW)
共4个，2个保留
(1个给PG，1个给OP) |
2个RS-485接口
9.6,19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：
187.5kbaud可达1000
米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR/ NETW)
共4个，2个保留
(1个给PG，1个给OP) |
| 电源特性 |
| 输入电源 |
输入电压
输入电流
冲击电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换) |
20.4至28.8V DC
150mA (仅CPU，
24V DC)
1050mA (最大负载，
24V DC)
12A，28.8V DC时
不隔离
10ms，24V DC时
3A，250V时慢速熔断 |
85至264 V AC(47至
63 Hz)
80/40mA(仅CPU，
120/240V AC)
320/160mA(最大负载，
120/240V AC)
20A，264V AC时
1500V AC
20/80ms，120/
240V AC时
2A，250V时慢速熔断 |
| 24V DC传感器电源 |
传感器电压
电流限定
纹波噪声
隔离(传感器与逻辑) |
L+减5V
1.5A峰值，终端限定非破
坏性
来自输入电源
非隔离 |
20.4至 28.8 VDC
1.5A峰值，终端限定非破
坏性
小于1 V峰分值
非隔离 |
| 数字量输入特性 |
本机集成数字量输入
点数
输入类型
额定电压
最大持续允许电压
浪涌电压
逻辑1信号 (最小)
逻辑0信号 (最大)
输入延迟
连接2线接近开关传感器(Bero)
允许漏电流最大
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
高速计数器逻辑
1=15 – 30V DC
高速计数器逻辑
1=15 – 26V DC
同时接通的输入
电缆长度最大
屏蔽
非屏蔽 |
24输入
漏型/源型 (IEC 类型1/
漏型)
24V DC，4mA典型值时
30V DC
35V DC，0.5秒
15V DC，2.5mA
5V DC，1mA
可选(0.2至12.8ms)
1mA
是
500V AC，1分钟

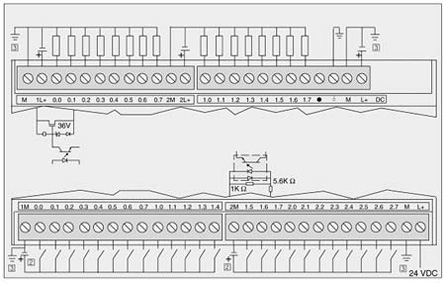

见接线图
20KHz(单相)， 10KHz
(两相)
30KHz(单相)， 20KHz
(两相)
500米(标准输入)
50米(高速计数器输入)
300米(标准输入) |
24输入
漏型/源型 (IEC 类型1/
漏型)
24V DC，4mA典型值时
30V DC
35V DC，0.5秒
15V DC，2.5mA
5V DC，1mA
可选(0.2至12.8ms)
1mA
是
500V AC，1分钟
见接线图
20KHz(单相)， 10KHz
(两相)
30KHz(单相)， 20KHz
(两相)
500米(标准输入)
50米(高速计数器输入)
300米(标准输入) |
| 数字量输出特性 |
本机集成数字量输出
点数
输出类型
额定电压
电压范围
浪涌电流(最大)
逻辑1(最小)
逻辑0(最大)
每点额定电流(最大)
每个公共端的额定电流
(最大)
漏电流(最大)
灯负载(最大)
感性嵌位电压
接通电阻(接点)
隔离
光电隔离(现场到隔离)
逻辑到接点
电阻(逻辑到接点)
隔离组 |
16输出
固态 - MOSFET(源型)
24 VDC
20.4至 28.8V DC
8A，100ms
20V DC，最大电流
0.1V DC，10KΩ 负载
0.75A
6 A
10μA
5 W
L+ 减48VDC，1W功耗
0.3 Ω典型值(0.6Ω最大值)
500 VAC，1分钟
-
-
见接线图 |
16输出
干触点
24V DC或250V AC
5至30V DC或5至
250V AC
5A，4s (10%工作率时)
-
-
2.0A
10A
-
30W DC；200 W AC
-
0.2Ω(新的时候最大值)
-
1500V AC，1分钟
100 MΩ
见接线图 |
延时(最大)
断开到接通
接通到断开
切换
脉冲频率(最大)
机械寿命周期
触点寿命
同时接通的输出
两个输出并联
电缆长度(最大)
屏蔽
非屏蔽 |
2μs(Q0.0, Q0.1)，
15μs(其它)
10μs(Q0.0, Q0.1)，
130μs(其它)
-
20KHz(Q0.0和Q0.1)
-
-
55°C时，所有的输出
(水平安装)
45°C时，所有的输出
(垂直安装)
是，仅输出同组时
500米
150米 |
-
-
10ms
1Hz
10,000,000(无负载)
100,000(额定负载)
55°C时，所有的输出
(水平)
45°C时，所有的输出
(垂直)
否
500米
150米 |
