EM 222
订货号 |

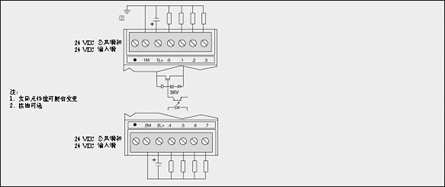

DC输出
6ES7 222-1BF22-0XA0 |

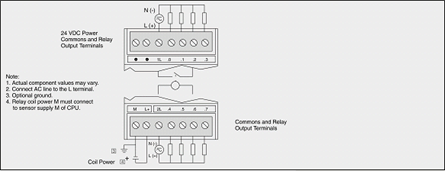

继电器输出
6ES7 222-1HF22-0XA0 |
| 输出特性 |
I/O端子排
输出点数
额定负载电压L+/L1
· 允许范围 |
可拆卸
8
24V DC
20.4-28.8V DC |
可拆卸
8
24V DC/24V～230V AC
5～30V DC，20～250V AC |
输出电压
· "1"信号
隔离
· 每组点数 |
最小 20V D
C光耦
4 |
-
继电器
4 |
输出电流总和
· "1"信号
40℃时额定值
55℃时额定值
最小电流
· "0"信号 |
0.75A
0.75A
-
10μA |
2.0A
2.0A
-
0mA |
输出电流总和
· 40℃
· 55℃(水平安装) |
3.0A
3.0A |
8A
8A |
2个相邻输出电流总和
· 40℃
· 55℃(水平安装)--- |
0.75A 0.75A |
4A 4A |
接点开关容量
· 阻性负载
· 感性负载
· 灯负载 |
0.75A 0.75A 5W |
2A 2A 30/200W(DC/AC) |
接点寿命
· 机械寿命
· 额定负载电压时 |
-
- |
10×106
100000 |
短路保护
电缆长度
· 非屏蔽
· 屏蔽 |
外部提供
150米
500米 |
外部提供
150米
500米 |
功率损耗
· 从背板总线(5V DC)
· 从传感器电源或外部电源(24V DC) |
50mA
- |
40mA
72mA |
| 物理特性 |
功耗(典型值)
尺寸(W×H×D)
重量 |
2W
45×80×62mm
150g |
2W
45×80×62mm
170g |

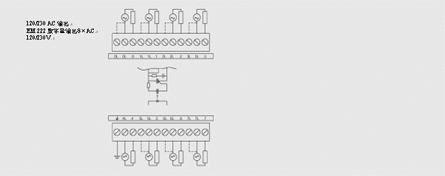

EM 222 数字量输出模块
订货号 |
AC输出
6ES7 222-1EF22-0XA0 |
| 物理特性 |
尺寸(mm)(W×H×D)
重量
功耗
+5 VDC消耗电流 |
71.2mm×80mm×62mm
165g
4W
110mA |
| 输出特性 |
输出点数
类型
额定电压
电压范围
浪涌电流
逻辑"1"(最小)
逻辑"0"(最大) |
8×AC 120/230V
过零触发
120/230 VAC
85 至264 VAC (47至63Hz)
5 A rms 2 AC 周期，最大
L1 - (0.9 V rms)，最小- |
每输出点额定电流
每组公共点输出额定电流
漏电流
灯负载
感性电压限制
开通状态电阻 |
0.5A AC1
0.5 A AC
1.1mA rms，132VAC和1.8mA rms，264VAC最大
60W
-
最大410Ω当负载电流小于50mA |
隔离（现场与逻辑之间）
· 光隔离
· 隔离组数 |
有
1500VAC 1分钟
1组，单独隔离 |
延时
· 关到开/开到关
· 开关 |
0.2ms+1/2 AC 周期最大
- |
开关频率(最大)
可同时为on的输出点数 |
10Hz
所有点（低于55℃） |
电缆长度
· 屏蔽
· 非屏蔽 |
500m
150m |
| 注：负载电流必须是全波的，由于采用过零触发电路，如果是半波电流将不能正常输出，正常情况下最小负载是50mA AC，当电流介于5mA-50mA AC时，电流还是可控的，但由于此时会有相当于410Ω的串联等效电阻，因此会有附加的电压降。 |

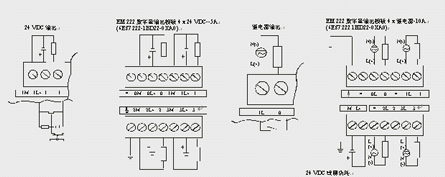

EM 222数字量输出模板
订 货 号 |
DC输出6ES7 222-1BD22-0XA0 |
继电器输出6ES7 222-1HD22-0XA0 |
| 物理规格 |
外形尺寸（宽×高×深），单位[mm]
重量
功耗
VDC 要求
· +5 VDC
· +24 VDC |
46 x 80 x 62
120 g
3 W
40 mA
-- |
46 x 80 x 62
150 g
4 W
30 mA
ON：20 mA/输出，20.4 - 28.8 VDC |
| 输出特点 |
| 输出点数 |
4 |
4 |
| 类型 |
固态--MOSFET1 |
干触点 |
| 额定电压 |
24 VDC |
24 VDC 或 250 VAC |
| 电压范围 |
20.4 - 28.8 VDC |
12 - 30 VDC 或 12 - 250 VAC |
| 耐冲击电流（最大） |
30 A |
10% 占空比时，15 A 持续 4s |
| 逻辑 1（最小） |
20 VDC |
-- |
| 逻辑 0（最大） |
0.2 VDC |
-- |
| 每点额定电流（最大） |
5 A |
10 A 阻性；2 A DC 感性；3 A AC 感性 |
| 每点额定电流（最大） |
5 A |
10 A |
| 漏电电流 |
30 μA |
-- |
| 指示灯负载 |
50 W |
100 W DC/1000W AC |
| 感性箝位电压 |
L +/- 47 V 2 |
-- |
| 通态电阻（触点） |
最大 0.05 Ω |
最大 0.1Ω |
隔离
· 光电隔离（现场电源和逻辑电源之间）
· 线圈和逻辑电源之间
· 线圈和触点之间
· 电阻（线圈和触点之间）
· 隔离组 |
500 VAC，1 分钟
--
--
--
1 点 |
--
无
1500 V AC 持续 1 分钟
最小 100 MΩ
1 点 |
延时（关-开/开-关）
· 开关 |
500 μs
-- |
--
15 ms |
| 开关频率（最大） |
-- |
1 Hz |
| 机械式开关次数 |
-- |
30,000,000（空载） |
| 触点寿命 |
-- |
30,000（额定负载） |
| 允许工作温度 |
55 ° C |
55°C，20 A 最大模板电流 3
40°C，每点 10 A |
| 2 点输出并联 |
√ |
× |
电缆长度
· 有屏蔽
· 没有屏蔽 |
500 m
150 m |
500 m
150 m |
|
1 如果用机械触点给 S7-200 CPU 供电或其它数字量扩展模板供电，该机械触点将发送"1"信号到数字量输出大约 50 ms。在设计时必须考虑到这一点，尤其是使用短脉冲响应时间的装置时。
2 如果由于感性开关次数过频或异常，造成输出过热，输出点会关闭或损坏。如果输出发出的热量超过 0.7 J，致使感性负载关闭，则说明输出可能过热或损坏。为了消除这种限制，可以与负载并联一个如《S7-200 可编程控制器系统手册》中所述的抑制回路。但这些组件应根据具体应用正确选配。
3 EM 222 DO 4 x 继电器输出模板与其它 S7-200 模板的 FM 额定值不同。该模板为 T4 额定值，而对于 FM Class I, Division Groups A、B、C、和 D 危险条件，额定值为 T4A。
|
