产品名称：
|
西门子 CP 1613 卡
|
|
型 号：
|
6GK1161-3AA01
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
- 有微处理器的PCI 插件，用于将编程器或PC 连接到有10/100M 位/ 秒自动检测波特率的工业以太网。
- 使用通讯服务
- ISO 或TCP/IP 传输协议
- 编程器/OP 通讯
- S7 通讯
- 和S5 兼容通讯(SEND/RECEIVE)
- 15 针ITP 连接
- RJ45 接口
- 时钟同步
- 板上内装有ISO 和TCP/IP 传送协议。
- SNMP 诊断
- 相应的OPC 服务器和组态工具都包含在通讯软件的供货范围内。
优点
- 通过CP 中的协议处理，实现连续不断的数据吞吐量。
- 借助于模板上的ITP 或RJ45 接口，连接更灵活。
- 自由PC 能力，用于未来在PC 中的应用，如HMI （ISO 以及TCP/IP 传输协议）。
- 通过即插即用以及自动敏感技术使得操作十分简单（10/100Mbit/s 的数据传输率）。
- 由于具有大量连接的功能，因此可在一张卡上实现大型网络的组态。
- 可用于冗余通讯。
- PC 作为标准接口。
- 具有与NCM PC 以及STEP 7 统一的程序和组态功能。
设计
CP 1613( 有微处理器的插件) 直接插入到SIMATIC PG/PC 内，或插入到AT 兼容的PC 内。它需要1 个短PCI 槽。
端口：
- 15 针Sub-D 接头，用于I TP
- RJ45 接口（双绞线）
- 调试时接口的自动识别和选择（ITP 或RJ45）

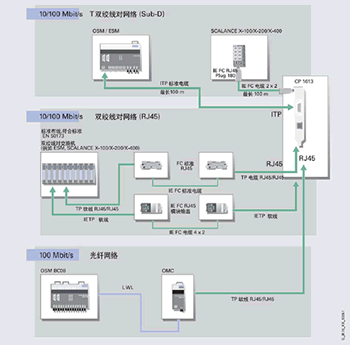

例如可如下连接模板
- ITP，经过9/15 ITP 标准电缆连接到OLM/ELM。
- ITP，经过ITP 标准电缆连接到SCALANCE X 或SCALANCE S。
技术数据
| 数据传输速率 |
10/100 Mbit/s 自感应 |
接口
·工业以太网接口
- ITP (10/100 Mbit/s)
·10BaseT, 100BaseTX
·与PG/PC 连接 |
15 针Sub-D 接口
RJ45
PCI (32-bit, 5 V) |
| 电源 |
5 V DC ± 5%
12 V DC ± 5 % |
电流消耗
从5 V DC
从12 V DC |
600 mA
500 mA |
| 功耗 |
4 W |
允许环境条件
· 工作温度
· 运输/ 贮存温度
· 相对湿度 |
+5 ℃ - +60 ℃
-20 ℃ - +60 ℃
最大95%， +25 ℃时 |
结构
· 模板结构
· 外形尺寸（W x H x D）， [mm]
· 重量
· 间距要求 |
PCI 卡
107 x 167
大约200 g
1 个PCI 插槽（32 位； 5 V） |
单协议运行性能数据
S7 和编程器/操作面板OP 通讯
· 可以使用的接口数量
- ISO
- TCP/IP |
最大120
最大120 |
和S5 兼容通讯(SEND/RECEIVE)
·可以使用的接口数量
- ISO
- TCP/IP |
<最大120
最大120 |
| 每个工控机站的所有可组态连接的总和 |
最大207 |
订货数据 订货号 CP 1613 通讯处理器
PCI 卡（32 位），用于使用ITP 和 RJ45 接口，通过S7-1613 和S7 REDCONNECT 连接到工业以太网（10/100 Mbit/s），包括用于32 位 Windows XP Professional, 2003 Server, Windows 2000 Professional/Server 的驱动程序 6GK1 161-3AA00
| 订货数据 |
|
CP 1613 通讯处理器
PCI 卡（32 位），用于使用ITP 和 RJ45 接口，通过S7-1613 和S7 REDCONNECT 连接到工业以太网（10/100 Mbit/s），包括用于32 位 Windows XP Professional, 2003 Server, Windows 2000 |
|
|
|
