随着基于 PC/104总线系统的推广应用，PC/104总线逐渐成为嵌入式 PC机的机械标准，其秉承了IBM-PC
开放式总线结构的优点，与IBM-PC机完全兼容，具备体积小（96*90mm栈接式结构）、低成本、高可靠性、
长寿命、工业范围宽、编程调试方便、外围模块齐全等优点，所以在测试领域基于PC/104的智能仪器得到了
广泛应用，PC/104系列产品已广泛应用于通信设备、车辆导航、工程控制等各种领域。
产品应用：
本卡是一种基于PC104总线的数据采集卡，可以通过微处理器对外部信号进行采集、监测和控制。它的
主要应用场合为：
◆野外测控
◆电子产品质量检测
◆信号采集
◆医疗设备
◆伺服控制
AD模拟量输入功能：
◆转换器类型：AD7321
◆输入量程(InputRange)：±10V、±5V、0～10V
◆转换精度：13位(Bit)，第13位为符号位
◆采样速率：最高系统通过率500KHz，不提供精确的硬件分频功能
说明：各通道实际采样速率= 采样速率/ 采样通道数
◆模拟输入通道总数：16路单端，8路双端
◆采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的
说明：采样通道数 = LastChannel – FirstChannel + 1
◆通道切换方式：首末通道顺序切换
◆ AD转换时间：<1.6us
◆程控放大器类型：默认为AD8251，兼容AD8250、AD8253
◆程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆模拟输入阻抗：10M?
◆非线性误差：±1LSB
◆系统测量精度：0.1%
◆工作温度范围：-40 ～+85℃
◆存储温度范围：-40℃ ～+120℃
DI数字量输入功能：
◆通道数：12路
◆电气标准：TTL兼容
◆高电平的最低电压：2V
◆低电平的最高电压：0.8V
DO数字量输出功能：
◆通道数：12路
◆电气标准：TTL兼容
◆高电平的最低电压：2.4V
◆低电平的最高电压：0.5V
◆上电输出：低电平
产品安装核对表：
打开ART2010板卡包装后，你将会发现如下物品：
1、ART2010板卡一个
2、ART软件光盘一张，该光盘包括如下内容 ：
a) 本公司所有产品驱动程序，用户可在PC104目录下找到ART2010驱动程序；
b) 用户手册（pdf格式电子文档）；
安装指导：
一、软件安装指导
在不同操作系统下安装ART2010板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户
双击此安装程序按界面提示即可完成安装。
二、硬件安装指导
在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选
择系统自动安装或手动安装。
注意：不可带电插拔板卡。

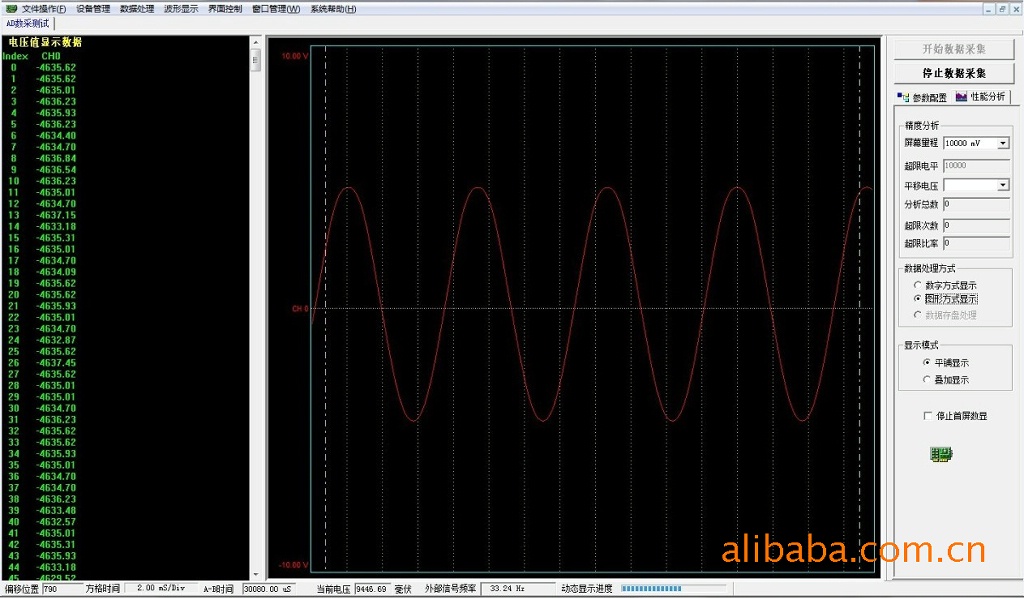

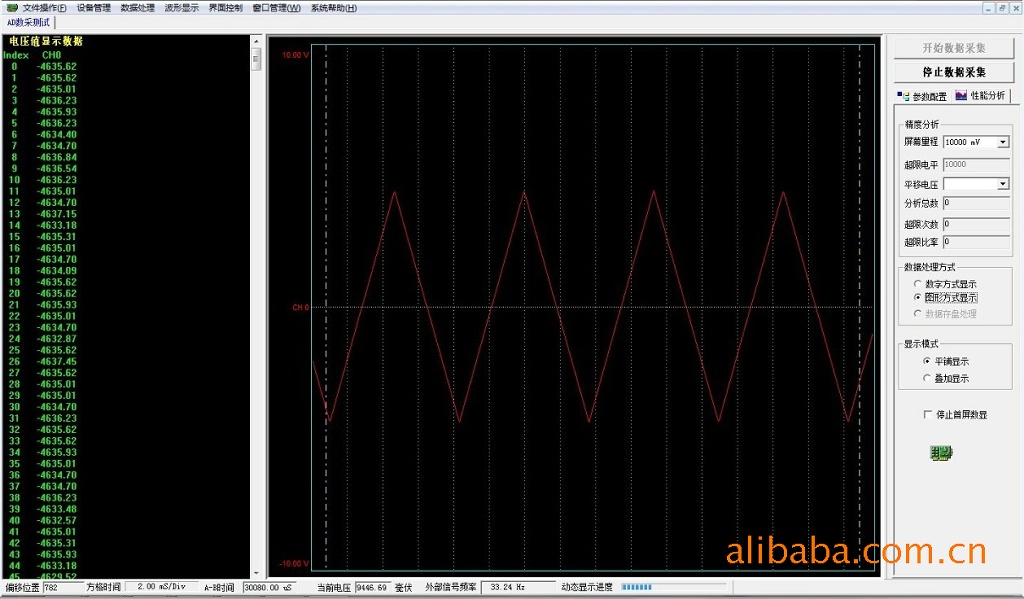

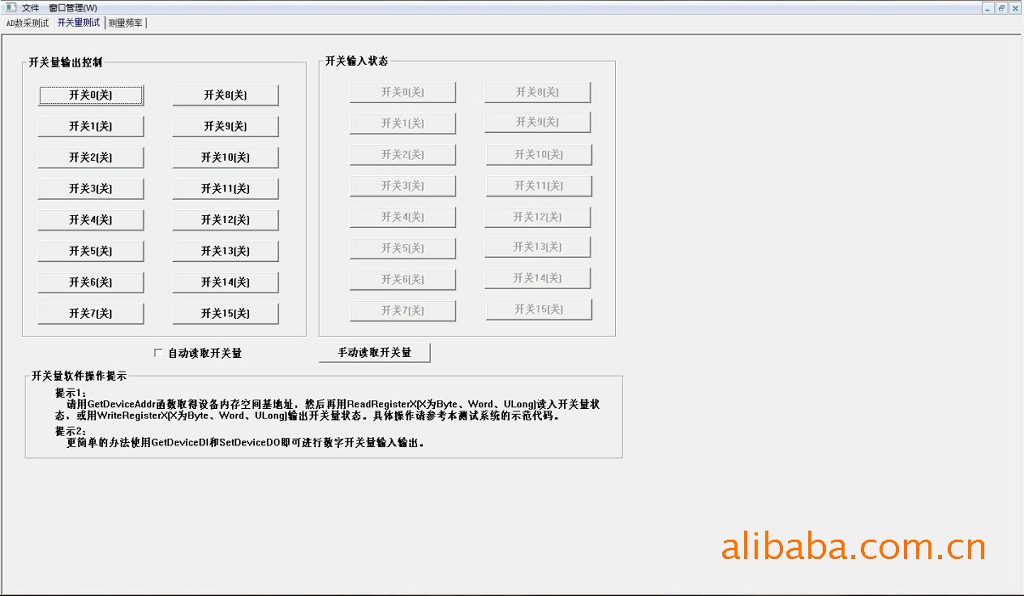

配套软件界面：
其他相关PC104产品：
型号 说明
模拟量采集产品（AD）带板载缓存 可连续采集、存盘
ART2153 ————AD：单端32路/差分16路 250K 16位 8K字 FIFO 程控增益
ART2753 ————AD：单端12路 每路10Hz~10K 16位 8K字 FIFO 量程±10V、±5V
高速多通道同步采集卡 带GPS功能 不同地点
ART2753 ————AD：单端12路同步 每路10Hz~10K 16位 8K字 FIFO 带GPS功能 可实现多卡同步 量程±10V、±5V
模拟量采集产品（AD）无板载缓存 程序查询方式
ART2000 ————AD：单端16路/差分8路 100K 12位；DA：4路 12位 ；量程±5V、±10、0~10V
ART2007 ————AD：单端32路/差分16路 转换时间10us 12位 量程：±5V、±2.5V(或0~5V、0~10V )
ART2005/A————AD：单端32路/差分16路 100K 12位 光隔离 量程为±5V、±10、0~10V
ART2010 ————AD：单端16路 100K 12位 量程为0~10V、±5V、±10V；24路可编程开关量
模拟量输出产品（DA）板载缓存 任意波形发生
ART2768 ————DA：4路 100K 16位 量程：±10V，±5V，0~10V，0~5V 板载每路256K RAM 上电自动清零
模拟量输出产品（DA）无板载缓存
ART2003 ————DA：4路 16位 高速光隔离 量程为0~10V、±5V、±10V
ART2004————DA：8路 DA建立时间10us 12位 量程为0~10V、±5V、±10V
数字量产品
ART2511 ————16路 光隔离数字量输入，高电平（4~30V DC），差分，中断功能，过压保护
ART2512 ————16路 光隔离数字量输入，干节点/湿接点共阳极，中断功能
ART2514 ————32路 光隔离数字量输入，高电平（4~30V DC），湿接点共阴极
ART2521 ————16路 光隔离集电极开路输出（最大30V、100mA）
ART2522 ————32路 光隔离集电极开路输出（最大30V、100mA）
ART2523 ————16路 继电器输出（30V、2A）
ART2524 ————28路 继电器输出（24V、1A）
ART2525 ————8路 继电器输出（300V、2A）
ART2531 ————16路 光隔离数字量输入（湿接点共阴极） / 16路光隔离集电极开路输出（最大30V、100mA）
ART2532 ————16路 光隔离数字量输入（湿接点共阴极）/ 16路TTL电平输出
ART2533 ————8路 光隔离数字量输入（湿接点共阴极） / 8路继电器输出（30V、2A）
ART2534 ————24路 数字量输入输出（TTL/DTL相容数字量I/O）
ART2535 ————48路 数字量输入输出（TTL/DTL相容数字量I/O）
ART2536 ————96路 可编程数字量输入输出（TTL电平）
ART2542 ————9路 光隔离定时计数器
ART2543 ————6～8路直接测频，加减计数功能，4MHz
万用表卡
ART7001 ————万用表卡，三位半精度，程控功能选择、档位选择
高速示波器卡
ART8001 ————AD：2路 8位 40M 256K点RAM 高速示波器卡，多种触发方式
