产品应用
ART2153卡是一种基于PC104总线的数据采集卡，可直接和计算机的PC104接口相连，构成实验室、产
品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
■电子产品质量检测
■信号采集
■过程控制
■伺服控制
AD模拟量输入功能：
◆转换器类型：AD7663ASTZ（默认为AD7663，也可使用AD7665）
◆输入量程：±10V、±5V、±2.5V、0～10V、0～5V、0～2.5V
◆转换精度：16位(Bit)
◆采样频率：最高系统采样频率250KHz（使用AD7665时，最高频率为500KHz）
注释：各通道实际采样速率= 总采样速率/采样通道数
◆物理通道数：32通道(单端SE), 16通道(双端DI)
◆采样通道数：软件可选择,通过设置首末通道实现(LastChannel – FirstChannel + 1)
◆通道切换方式：首末通道顺序切换(软件触发切换,只有发出读数据命令时才有切换动作)
◆模拟量输入方式：单端模拟输入和双端模拟输入(双端也叫差分输入)
◆采集模式(ADMode)：连续（异步）与分组(伪同步)采集
◆时钟源选项(ClockSource)：板内时钟和板外时钟（软件可选）
◆触发模式(TriggerMode)：软件触发和硬件触发
◆触发源（TriggerSource）：ATR(模拟触发信号)和DTR(数字触发信号)
◆触发源ATR输入范围：0～10V
◆触发源DTR输入范围：标准TTL电平
◆触发类型(TriggerType)：边沿触发和脉冲触发(电平)
◆触发方向(TriggerDir)：负向、正向、正负向触发
◆数据读取方式：软件查询
◆ AD芯片转换时间：1.25uS
◆程控放大器类型：默认为AD8251，兼容AD8250、AD8253
◆程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆模拟输入阻抗：10M?
◆放大器建立时间：785nS(0.001%)(max)
◆系统测量精度：0.01%

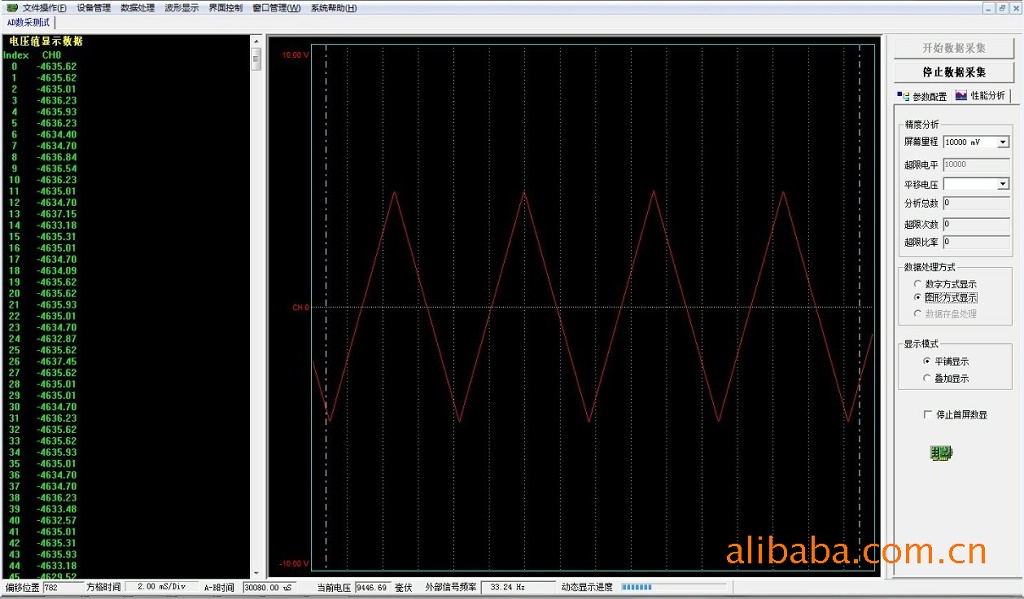

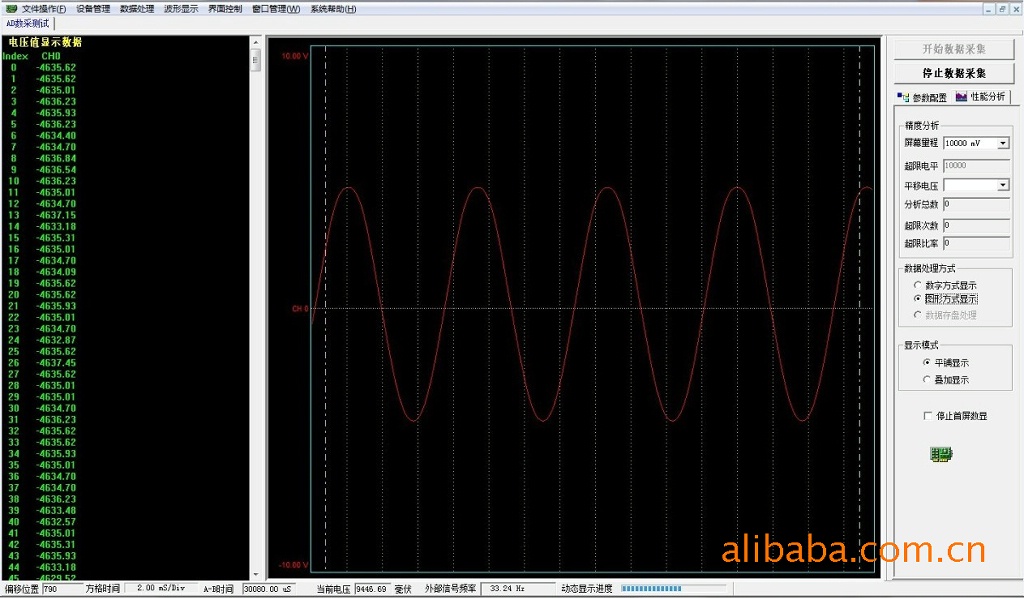

配套软件界面：
其他相关PC104产品：
型号 说明
模拟量采集产品（AD）带板载缓存 可连续采集、存盘
ART2153 ————AD：单端32路/差分16路 250K 16位 8K字 FIFO 程控增益
ART2753 ————AD：单端12路 每路10Hz~10K 16位 8K字 FIFO 量程±10V、±5V
高速多通道同步采集卡 带GPS功能 不同地点
ART2753 ————AD：单端12路同步 每路10Hz~10K 16位 8K字 FIFO 带GPS功能 可实现多卡同步 量程±10V、±5V
模拟量采集产品（AD）无板载缓存 程序查询方式
ART2000 ————AD：单端16路/差分8路 100K 12位；DA：4路 12位 ；量程±5V、±10、0~10V
ART2007 ————AD：单端32路/差分16路 转换时间10us 12位 量程：±5V、±2.5V(或0~5V、0~10V )
ART2005/A————AD：单端32路/差分16路 100K 12位 光隔离 量程为±5V、±10、0~10V
ART2010 ————AD：单端16路 100K 12位 量程为0~10V、±5V、±10V；24路可编程开关量
模拟量输出产品（DA）板载缓存 任意波形发生
ART2768 ————DA：4路 100K 16位 量程：±10V，±5V，0~10V，0~5V 板载每路256K RAM 上电自动清零
模拟量输出产品（DA）无板载缓存
ART2003 ————DA：4路 16位 高速光隔离 量程为0~10V、±5V、±10V
ART2004————DA：8路 DA建立时间10us 12位 量程为0~10V、±5V、±10V
数字量产品
ART2511 ————16路 光隔离数字量输入，高电平（4~30V DC），差分，中断功能，过压保护
ART2512 ————16路 光隔离数字量输入，干节点/湿接点共阳极，中断功能
ART2514 ————32路 光隔离数字量输入，高电平（4~30V DC），湿接点共阴极
ART2521 ————16路 光隔离集电极开路输出（最大30V、100mA）
ART2522 ————32路 光隔离集电极开路输出（最大30V、100mA）
ART2523 ————16路 继电器输出（30V、2A）
ART2524 ————28路 继电器输出（24V、1A）
ART2525 ————8路 继电器输出（300V、2A）
ART2531 ————16路 光隔离数字量输入（湿接点共阴极） / 16路光隔离集电极开路输出（最大30V、100mA）
ART2532 ————16路 光隔离数字量输入（湿接点共阴极）/ 16路TTL电平输出
ART2533 ————8路 光隔离数字量输入（湿接点共阴极） / 8路继电器输出（30V、2A）
ART2534 ————24路 数字量输入输出（TTL/DTL相容数字量I/O）
ART2535 ————48路 数字量输入输出（TTL/DTL相容数字量I/O）
ART2536 ————96路 可编程数字量输入输出（TTL电平）
ART2542 ————9路 光隔离定时计数器
ART2543 ————6～8路直接测频，加减计数功能，4MHz
万用表卡
ART7001 ————万用表卡，三位半精度，程控功能选择、档位选择
高速示波器卡
ART8001 ————AD：2路 8位 40M 256K点RAM 高速示波器卡，多种触发方式
