耐震双刻度压力表YN-50/YN60/YN75/YN100/YN150

耐震双刻度压力表是将指示表盘由原来的法定计量单位又增加一个英制计量单位，以满足外向型企业及外商出口的需要。即双刻度耐震压力表在表盘上的刻度为MPa及psi计量单位。外壳材料有铁壳和不锈钢壳二种，型号规格有YN-50/YN60/YN100/YN150。双刻度耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。使用寿命长，是普通压力表的替代产品..防护等级IP65。

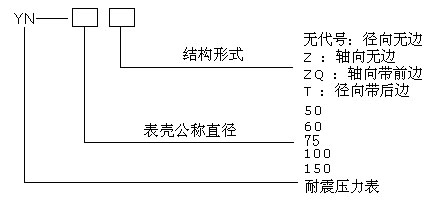

耐震压力表型号命名：

使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
耐震压力表执行标准：Q/320211 DGH01-2003

耐震压力表技术参数：

型号

结构形式

精确度%

测量范围 MPa

YN-50

YN-50T

YN-50Z

YN-50ZQ

径向无边

径向带后边

轴向无边

轴向带前边

±2.5

-0.1～0;-0.1～0.06;-0.1～0.15;

-0.1～0.3;-0.1～0.5;-0.1～0.9

-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;

0～0.4;0～0.6;0～1.0;0～1.60～2.5;

0～4.0;0～6.0;0～10;0～16 ；0～25;

0～40;0～60;0～100

YN-60
YN-60T
YN-60Z
YN-60ZQ

径向无边
径向带后边
轴向无边
轴向带前边

YN-75

YN-75T

YN-75Z

YN-75ZQ

径向无边
径向带后边
轴向无边
轴向带前边

YN-100
YN-100T
YN-100Z
YN-100ZQ

径向无边
径向带后边
轴向无边
轴向带前边

±1.6

YN-150
YN-150T
YN-150Z
YN-150ZQ

径向无边
径向带后边
轴向无边
轴向带前边

注：轴向可按要求带方形前边或卡箍式

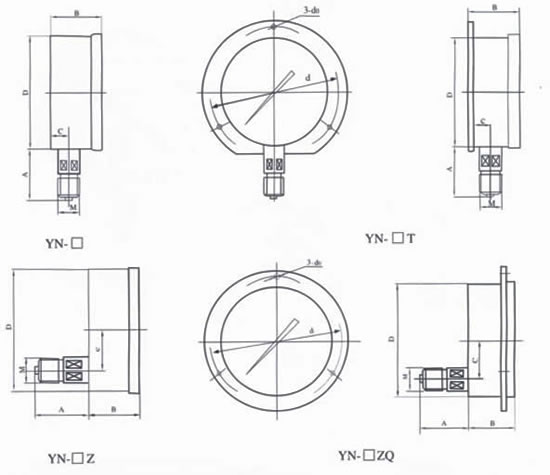

耐震压力表外型安装尺寸：

型号	外形尺寸 mm
型号	A	B	C	D	d	d₀	M
YN-50	29	24	9	50	/	/	G1/4
YN-50T	29	28	11		60	3.4
YN-50Z	29	24	0		/	/
YN-50ZQ	29	24	0		60	3.4
YN-60	31	32	14	60	/	/	14X1.5
YN-60T	31	32	15		75	3.4
YN-60Z	30	32	0		/	/
YN-60ZQ	30	32	0		75	3.4
YN-75	24	30	12	75	/	/
YN-75T	24	30	12		90	5.5
YN-75Z	24	30	0		/	/
YN-75ZQ	24	30	0		90	5.5
YN-100	44	45	18	100	/	/	20X1.5
YN-100T	44	46	19		118	5.5
YN-100Z	43	45	34		/	/
YN-100ZQ	43	45	44		118	5.5
YN-150	50	47	19	149	/	/	20X1.5
YN-150T	50	48	20		165	5.5
YN-150Z	51	47	55		/	/
YN-150ZQ	51	47	55		165	5.5
注：连接螺纹可按要求订货

连接螺纹如不注明按表中确定,螺纹也可按照要求生产.

使用与订货须知：
       使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
       工作环境应无腐蚀性气体。
       订货请说明名称、型号及测量范围。
