径向带边耐震压力表YN-50TQ/YN60TQ/YN75TQ/YN100TQ/YN150TQ
径向带边耐震压力表利用面板安装在控制设备面板上，适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定。外壳材料有铁壳和不锈钢壳二种，型号规格有YN-50/YN60/YN100/YN150。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

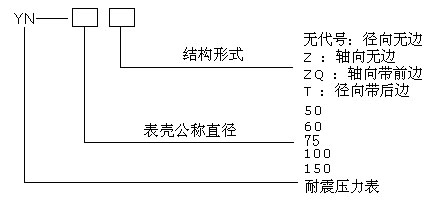

型号命名：
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
耐震压力表执行标准：Q/320211 DGH01-2003耐震压力表技术参数：
|
型号 |
结构形式 |
精确度% |
测量范围 MPa |
|
YN-50
YN-50T
YN-50Z
YN-50ZQ |
径向无边
径向带后边
轴向无边
轴向带前边 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9
-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100 |
|
YN-60
YN-60T
YN-60Z
YN-60ZQ |
径向无边
径向带后边
轴向无边
轴向带前边 |
|
YN-75
YN-75T
YN-75Z
YN-75ZQ |
径向无边
径向带后边
轴向无边
轴向带前边 |
|
YN-100
YN-100T
YN-100Z
YN-100ZQ |
径向无边
径向带后边
轴向无边
轴向带前边 |
±1.6 |
|
YN-150
YN-150T
YN-150Z
YN-150ZQ |
径向无边
径向带后边
轴向无边
轴向带前边 |
|
注：轴向可按要求带方形前边或卡箍式 |

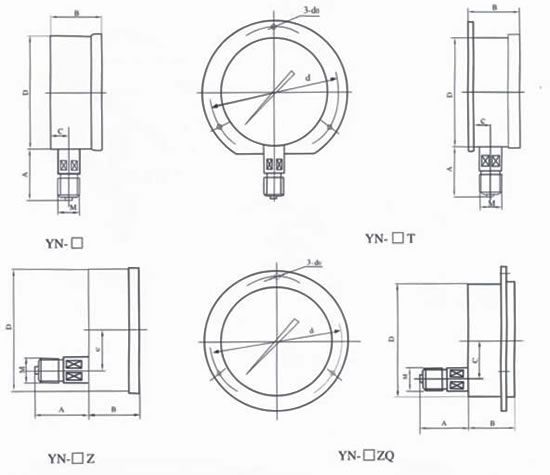

耐震压力表外型安装尺寸：
|
型号 |
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
M |
|
YN-50 |
29 |
24 |
9 |
50 |
/ |
/ |
G1/4 |
|
YN-50T |
29 |
28 |
11 |
60 |
3.4 |
|
YN-50Z |
29 |
24 |
0 |
/ |
/ |
|
YN-50ZQ |
29 |
24 |
0 |
60 |
3.4 |
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
14X1.5 |
|
YN-60T |
31 |
32 |
15 |
75 |
3.4 |
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
|
YN-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
|
YN-75T |
24 |
30 |
12 |
90 |
5.5 |
|
YN-75Z |
24 |
30 |
0 |
/ |
/ |
|
YN-75ZQ |
24 |
30 |
0 |
90 |
5.5 |
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
YN-100T |
44 |
46 |
19 |
118 |
5.5 |
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
|
YN-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
YN-150T |
50 |
48 |
20 |
165 |
5.5 |
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
|
YN-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注：连接螺纹可按要求订货 |
使用与订货须知：
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
